Трансмиссия (поворот) — HITACHI EX8000-6

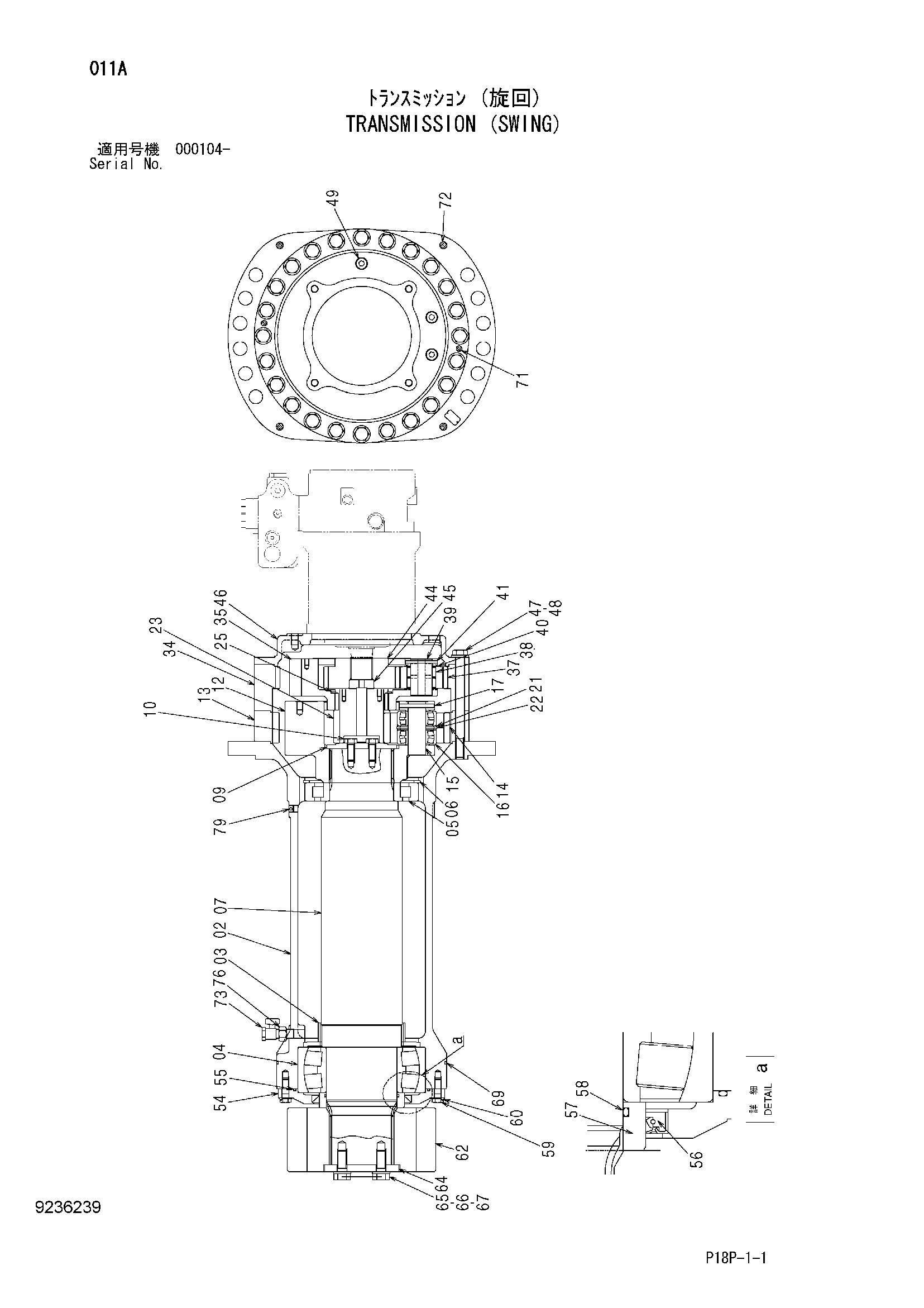

Заводская схема «Трансмиссия (поворот)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9236239 замена: 9246077	Трансмиссия	1
00	(9246077)	Трансмиссия	1
02	0005015	Корпус	1
03	8033439	Дефлектор	1
04	4180344	Подшипник. спх.рол.	1
05	4180343	Роликовый подшипник	1
06	4176281	Стопорное кольцо	1
07	2047268	Вал	1
09	3101066	Упорная пластина	1
10	J932050	Болт	4
12	1032120	Водило	1
13	2050953	Коронная шестерня	1
14	3099854	Планетарная шестерня	4
15	4609818	Палец	4
16	4615802	Подшипник. спх.рол.	4
17	488680	Пружинный штифт	4
21	4177244	Проставка	8
22	973069	Стопорное кольцо	4
23	3101068	Солнечная шестерня	1
25	4070854	Стопорное кольцо	1
34	2050952	Коронная шестерня	1
35	1032121	Водило	1
37	3099821	Планетарная шестерня	3
38	4452484	Игольчатый подшипник	6
39	4263903	Палец	3
40	4239868	Упорная пластина	6
41	4207947	Пружинный штифт	3
44	3101067	Солнечная шестерня	1
45	4613304	Упорная пластина	1
46	1032122	Крышка	1
47	4085614	Шайба	24
48	4644099	Болт	24
49	94-2026	Пробка	3
54	2021554	Крышка	1
55	4158010	Уплотнительное кольцо	1
56	4083842	Масляное уплотнение	1
57	4177246	Фиксатор	1
58	A810200	Уплотнительное кольцо	1
59	J911855	Болт	12
60	4177842	Стопорная шайба	6
62	3091661	Шестерня	1
64	4083828	Пластина	1
65	4177238	Болт	4
66	4085857	Шайба	4
67	4514053	Провод	2
69	4180397	Уплотнительное кольцо	1
71	428028	Пробка	2
72	456336	Пробка	4
73	4193832	Шаровой клапан	1
76	4017872	Разъём S	1
79	94-2013	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
