Трансмиссия радиатор трубопроводы (центральный) — HITACHI EX8000-6

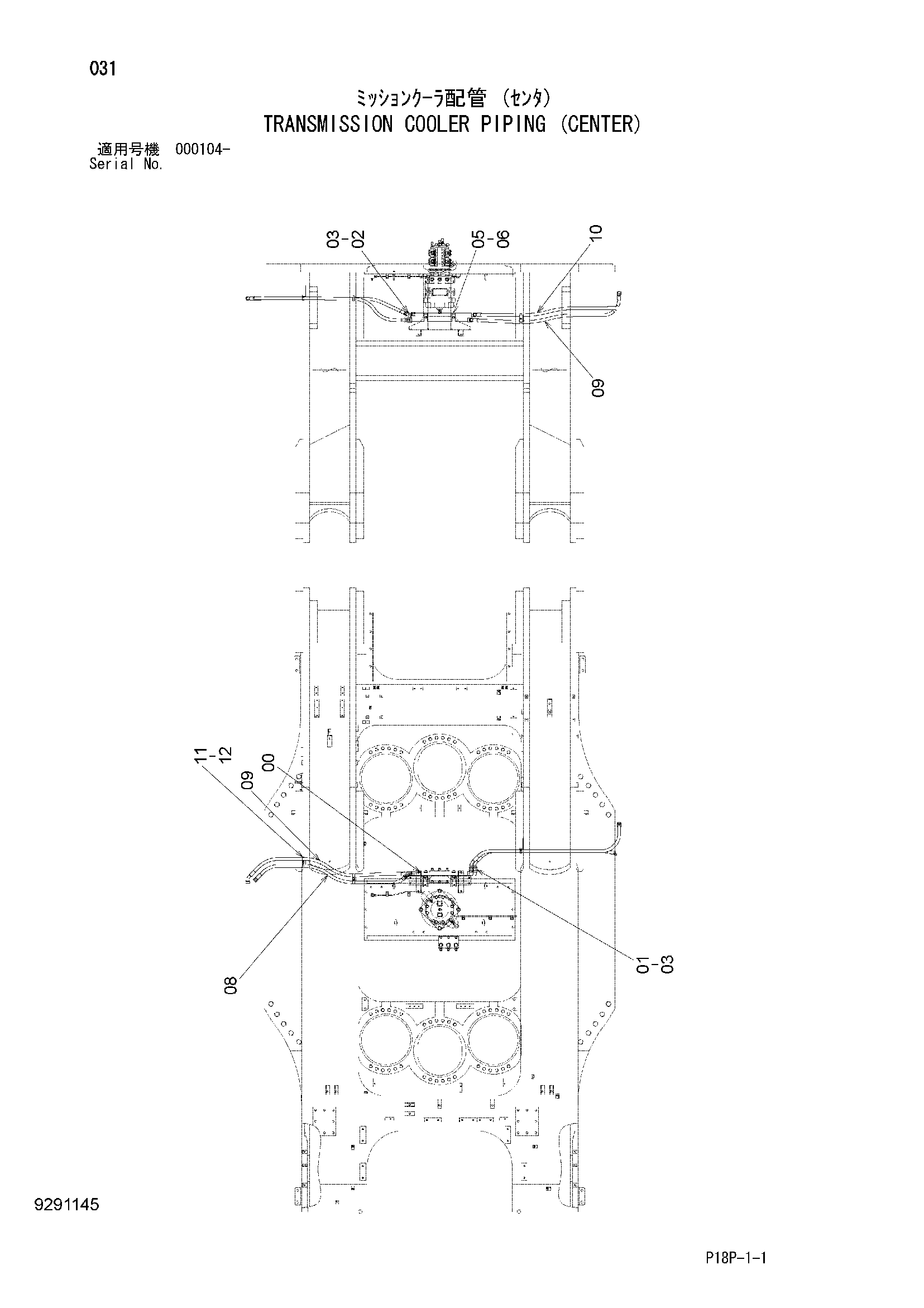

Заводская схема «Трансмиссия радиатор трубопроводы (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769596 | Трубка | 2 |
| 01 | 4042034 | Адаптер | 3 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4147627 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4366528 | Уплотнительное кольцо | 4 |
| 05 | 4189860 | Хомут трубки | 2 |
| 06 | J271270 | Болт с шайбой | 2 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4684817 | Шланг | 1 |
| 09 | 4684818 | Шланг | 2 |
| 10 | 4684819 | Шланг | 1 |
| 11 | 4190264 | Зажим | 6 |
| 12 | J271230 | Болт с шайбой | 3 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
