Клапан — HITACHI EX8000-6

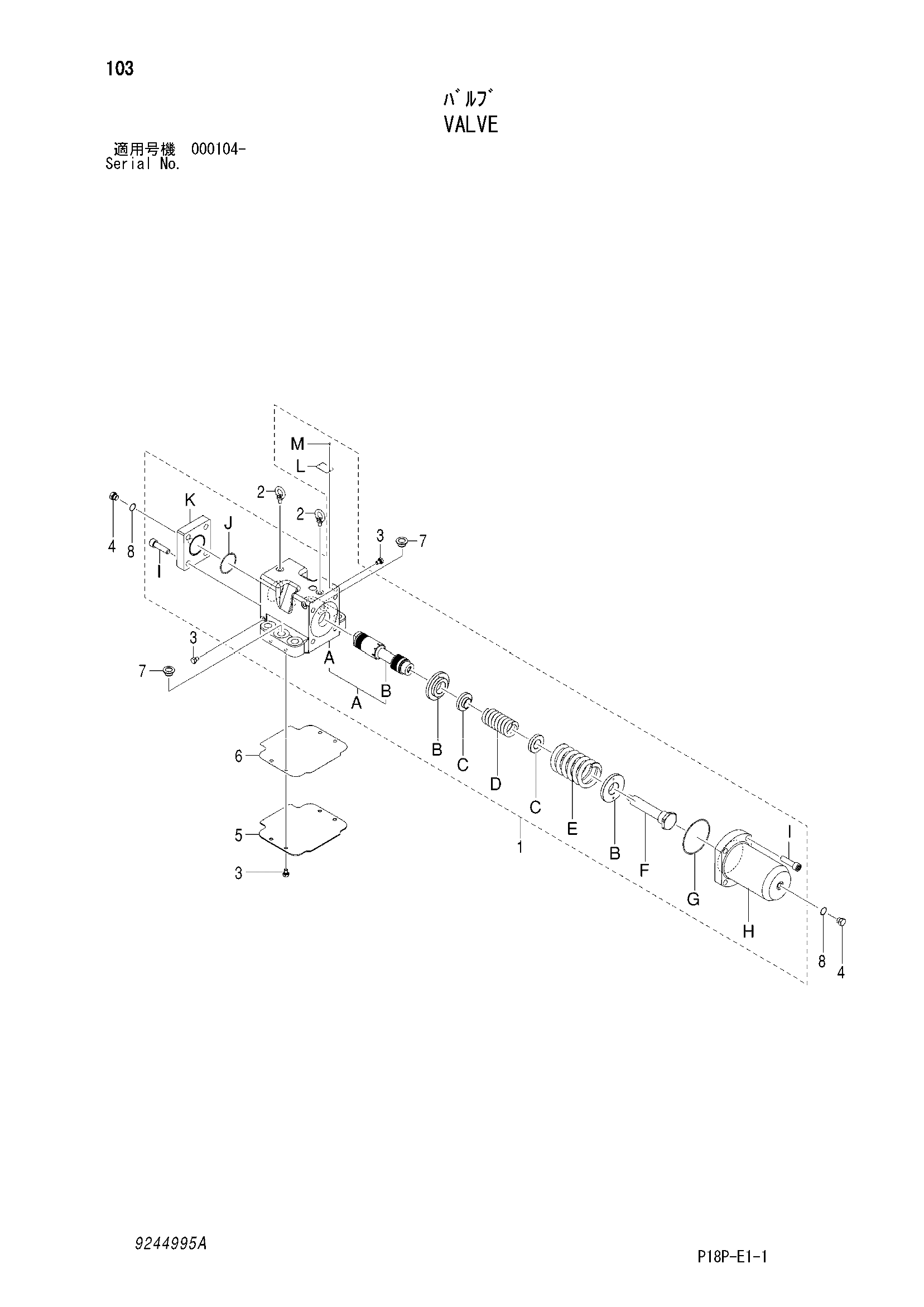

Заводская схема «Клапан» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9244995 | Клапан | 1 | |
| 1 | 9233496 | Клапан | 1 |
| 1A | 8092892 | Корпус | 1 |
| 1B | 4612156 | Направляющая пружины | 2 |
| 1C | 4612157 | Направляющая пружины | 2 |
| 1D | 4612158 | Пружина | 1 |
| 1E | 4612159 | Пружина | 1 |
| 1F | 3100735 | Болт ограничитель | 1 |
| 1G | 4153549 | Уплотнительное кольцо | 1 |
| 1H | 2050747 | Колпачок | 1 |
| 1I | M341660 | Болт с внутренним шестигранником | 8 |
| 1J | 4630951 | Уплотнительное кольцо | 1 |
| 1K | 4612160 | Крышка | 1 |
| 2 | 4091248 | Болт проушина | 2 |
| 3 | J901016 | Болт | 8 |
| 4 | 4086273 | Пробка | 2 |
| 5 | 4634268 | Пластина | 1 |
| 6 | 4634287 | Манжета | 1 |
| 7 | 2046525 | Пробка | 6 |
| 8 | 4297380 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
