Лубрикатор (2) — HITACHI EX8000-6

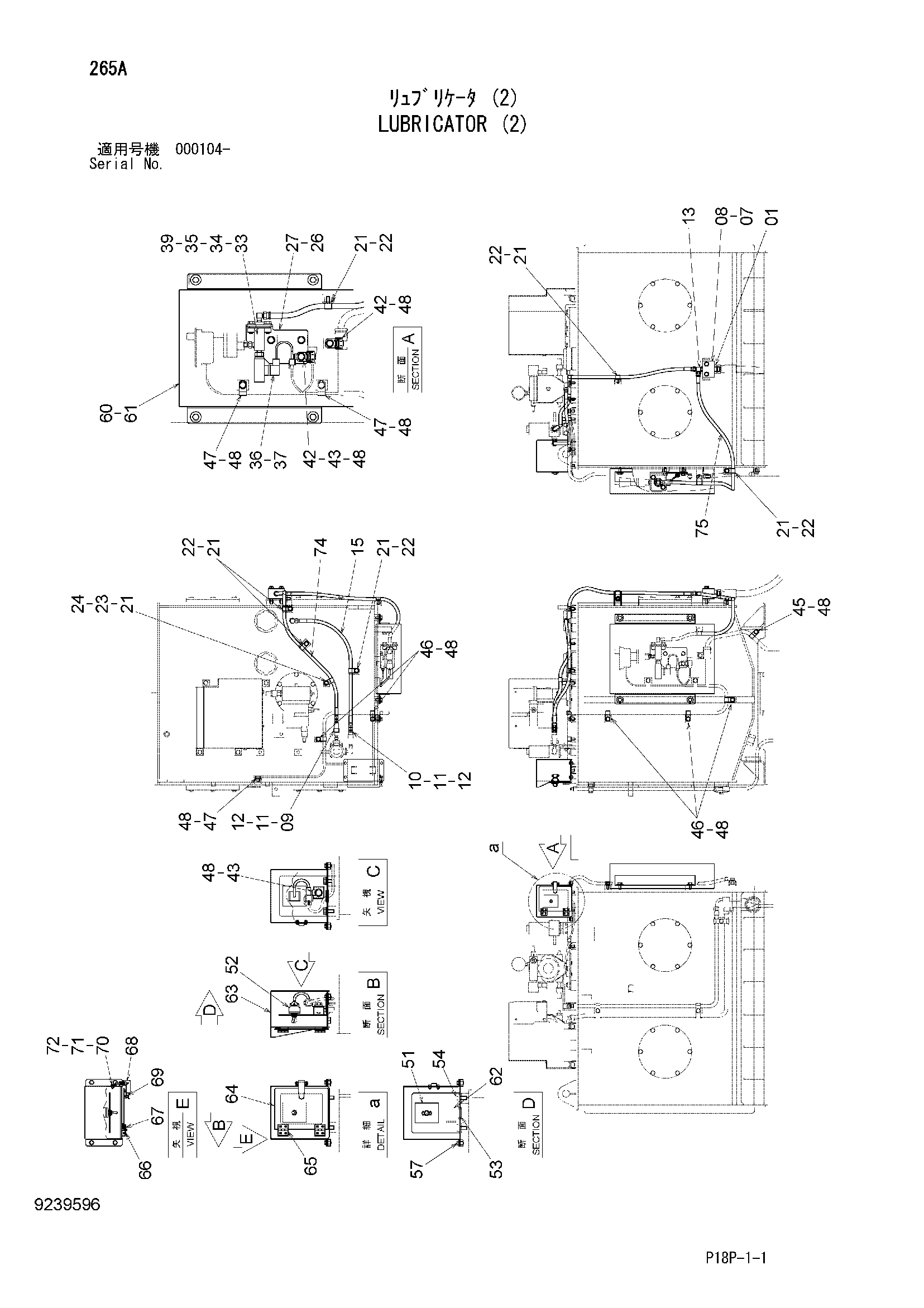

Заводская схема «Лубрикатор (2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | J271080 | Болт с шайбой | 2 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 3111081 | Блок | 1 |
| 09 | 4025602 | Самоуплотняющееся соединение | 1 |
| 09A | 4048093 | Пылезащитный колпачок | 1 |
| 09B | 4048430 | Уплотнение (комплект) | 1 |
| 10 | 4025603 | Самоуплотняющееся соединение | 1 |
| 10A | 4048092 | Пылезащитный колпачок | 1 |
| 11 | 4163044 | Ленточный зажим | 2 |
| 12 | 4154651 | Адаптер | 2 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4620772 | Шланг | 1 |
| 21 | 4190253 | Зажим | 7 |
| 22 | J271025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4379621 | Проставка | 1 |
| 24 | J271070 | Болт с шайбой | 1 |
| 24A | J901070 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 9768591 | Кронштейн | 1 |
| 33 | 9762550 | Фланец | 1 |
| 34 | 4154656 | Угловой штуцер | 1 |
| 35 | 4351271 | Адаптер | 1 |
| 36 | 4377537 | Датчик давления | 1 |
| 37 | 4433976 | Адаптер | 1 |
| 37A | 4433957 | Уплотнительное кольцо | 1 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4448037 | Кронштейн | 2 |
| 43 | 4257159 | Кронштейн | 2 |
| 45 | 4190273 | Зажим | 1 |
| 46 | 4190275 | Зажим | 5 |
| 47 | 4190261 | Зажим | 3 |
| 48 | J271025 | Болт с шайбой | 12 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | 4379181 | Информационная табличка | 1 |
| 52 | 4377351 | Выключатель | 1 |
| 52A | 4405843 | Колпачок резиновый | 1 |
| 53 | 4274544 | Резиновая втулка | 1 |
| 54 | J271025 | Болт с шайбой | 2 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 57 | J260616 | Болт с шайбой | 4 |
| 57A | J900616 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 60 | J281025 | Болт с шайбой | 4 |
| 60A | J901025 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
| 61 | 7053678 | Крышка | 1 |
| 62 | 8100100 | Кронштейн | 1 |
| 63 | 7049025 | Крышка | 1 |
| 64 | 8101727 | Крышка | 1 |
| 65 | 4254154 | Петля | 2 |
| 66 | M470308 | Винт | 4 |
| 67 | M470306 | Болт | 4 |
| 68 | 4641016 | Замок | 1 |
| 69 | M430408 | Винт | 2 |
| 70 | M430410 | Винт | 2 |
| 71 | A590904 | Пружинная шайба | 2 |
| 72 | M500403 | Гайка | 2 |
| 74 | 4675834 | Шланг | 1 |
| 75 | 4676006 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
