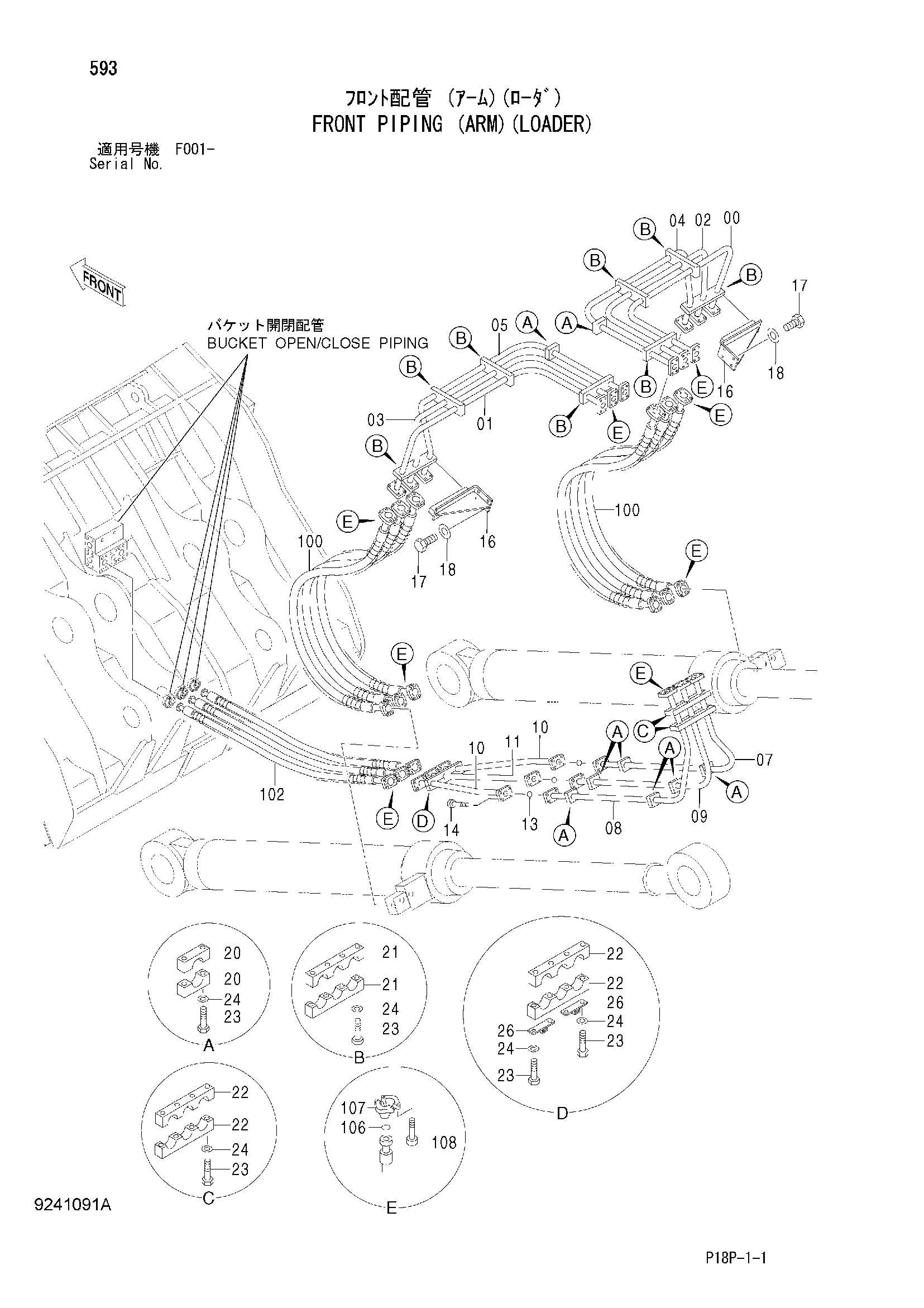

Гидролинии рабочего оборудования (рукоять)(погрузчик) — HITACHI EX8000-6
Заводская схема «Гидролинии рабочего оборудования (рукоять)(погрузчик)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096758 | Трубка | 1 |
| 01 | 8096761 | Трубка | 1 |
| 02 | 8096755 | Трубка | 1 |
| 03 | 8096760 | Трубка | 1 |
| 04 | 8096677 | Трубка | 1 |
| 05 | 8096759 | Трубка | 1 |
| 07 | 8097218 | Трубка | 1 |
| 08 | 8097221 | Трубка | 1 |
| 09 | 8097217 | Трубка | 1 |
| 10 | 9762038 | Трубка | 2 |
| 11 | 9762627 | Трубка | 1 |
| 13 | 4510170 | Уплотнительное кольцо | 3 |
| 14 | M342065 | Болт с внутренним шестигранником | 12 |
| 16 | 8097215 | Кронштейн | 2 |
| 17 | J901440 | Болт | 8 |
| 18 | J222014 | Шайба | 8 |
| 20 | 4357265 | Хомут трубки | 16 |
| 21 | 4621775 | Хомут трубки | 16 |
| 22 | 4621311 | Хомут трубки | 6 |
| 23 | J901404 | Болт | 60 |
| 24 | J222014 | Шайба | 60 |
| 26 | 9762961 | Кронштейн | 2 |
| 100 | 4622217 | Шланг | 6 |
| 102 | 4622219 | Шланг | 3 |
| 106 | 4510170 | Уплотнительное кольцо | 24 |
| 107 | 4169565 | Разъёмный фланец | 48 |
| 108 | M342065 | Болт с внутренним шестигранником | 96 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
