Лестница трубопроводы — HITACHI EX8000-6

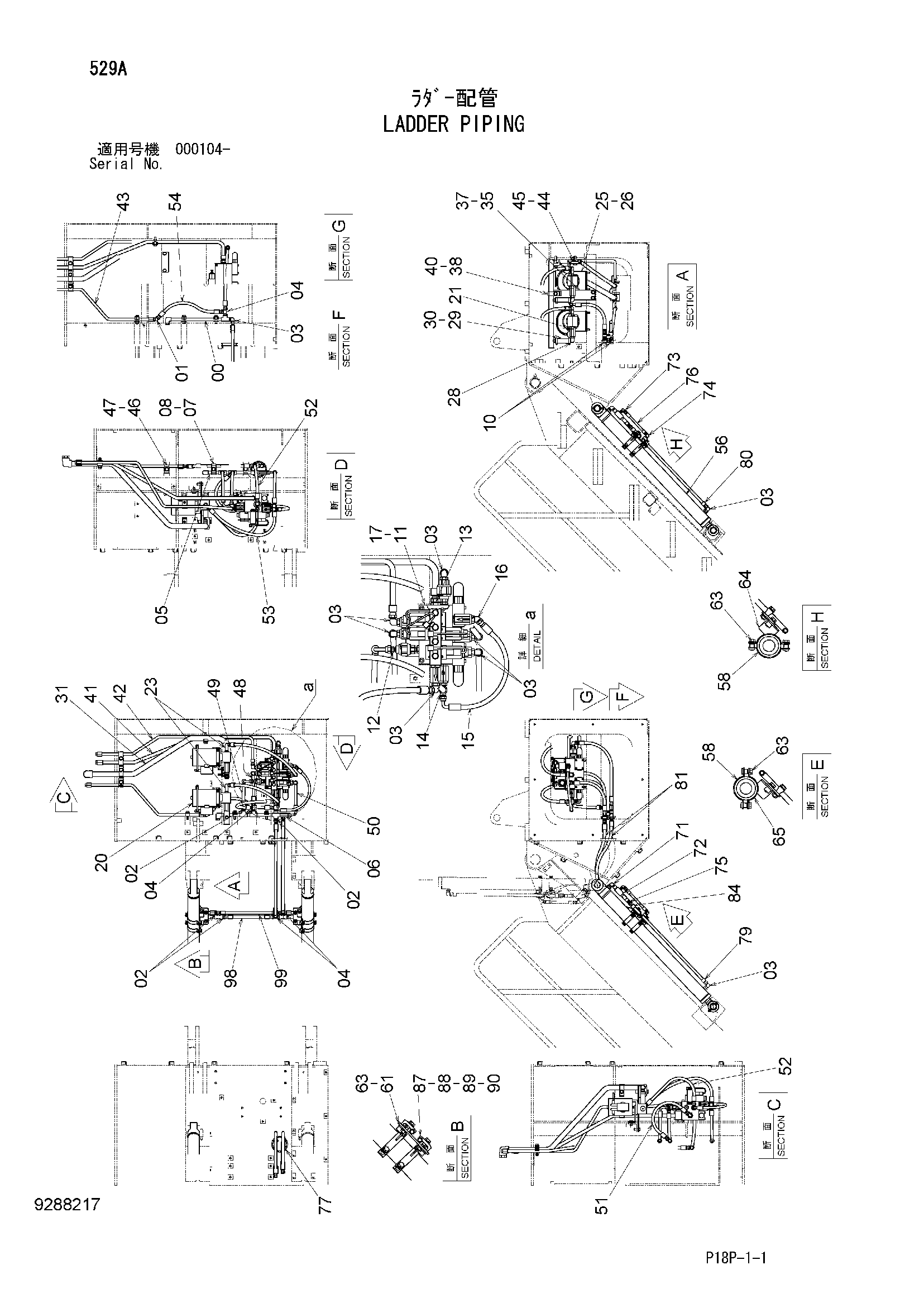

Заводская схема «Лестница трубопроводы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762390 | Трубка | 1 |
| 01 | A852233 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 9 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852433 | Тройник | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9767196 | Трубка | 1 |
| 06 | 4325979 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | A885003 | Пробка | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9287843 | Клапан блок | 1 |
| 12 | 4215648 | Адаптер | 1 |
| 13 | A852144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4239713 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4681824 | Шланг | 1 |
| 16 | A852232 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4640825 | Болт с внутренним шестигранником | 2 |
| 20 | 4619384 | Насос | 2 |
| 21 | 4317150 | Переходник | 2 |
| 23 | 4241385 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4619356 | Кронштейн | 2 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4276852 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4661711 | Резиновый шланг | 2 |
| 30 | 4504367 | Хомут шланга | 4 |
| 31 | 9770112 | Трубка | 1 |
| 35 | 9770111 | Кронштейн | 1 |
| 37 | J271235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4053598 | Хомут трубки | 3 |
| 40 | J271280 | Болт с шайбой | 3 |
| 40A | J901280 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 9762395 | Трубка | 1 |
| 42 | 9762396 | Трубка | 1 |
| 43 | 9769201 | Трубка | 1 |
| 44 | 4619363 | Хомут трубки | 2 |
| 45 | J271255 | Болт с шайбой | 2 |
| 45A | J901255 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4190124 | Хомут трубки | 2 |
| 47 | J271250 | Болт с шайбой | 2 |
| 47A | J901250 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | 4681839 | Шланг | 1 |
| 49 | 4356257 | Шланг | 1 |
| 50 | 4315331 | Шланг | 1 |
| 51 | 4308034 | Шланг | 1 |
| 52 | 4305224 | Шланг | 2 |
| 53 | 4305226 | Шланг | 1 |
| 54 | 4305223 | Шланг | 1 |
| 56 | 4636763 | Гидроцилиндр | 2 |
| 58 | 9762386 | Хомут | 4 |
| 61 | 4648251 | Пластина | 2 |
| 63 | J271030 | Болт с шайбой | 12 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 9765626 | Хомут | 2 |
| 65 | 9765627 | Хомут | 2 |
| 71 | 4061083 | Угловой штуцер | 2 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4371802 | Удерживающий клапан | 2 |
| 73 | 4298746 | Угловой штуцер | 2 |
| 74 | 4200470 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4154652 | Адаптер | 2 |
| 76 | 4658108 | Шланг | 2 |
| 77 | 4232527 | Резиновая втулка | 1 |
| 79 | 9766524 | Трубка | 1 |
| 80 | 9766525 | Трубка | 1 |
| 81 | 4309632 | Шланг | 2 |
| 84 | 9766527 | Трубка | 2 |
| 87 | 4138227 | Хомут трубки | 4 |
| 88 | J271045 | Болт с шайбой | 4 |
| 88A | J901045 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 89 | J222010 | Шайба | 4 |
| 90 | J950010 | Гайка | 4 |
| 98 | 4305221 | Шланг | 1 |
| 99 | 4305222 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
