Лубрикатор (1) — HITACHI EX8000-6

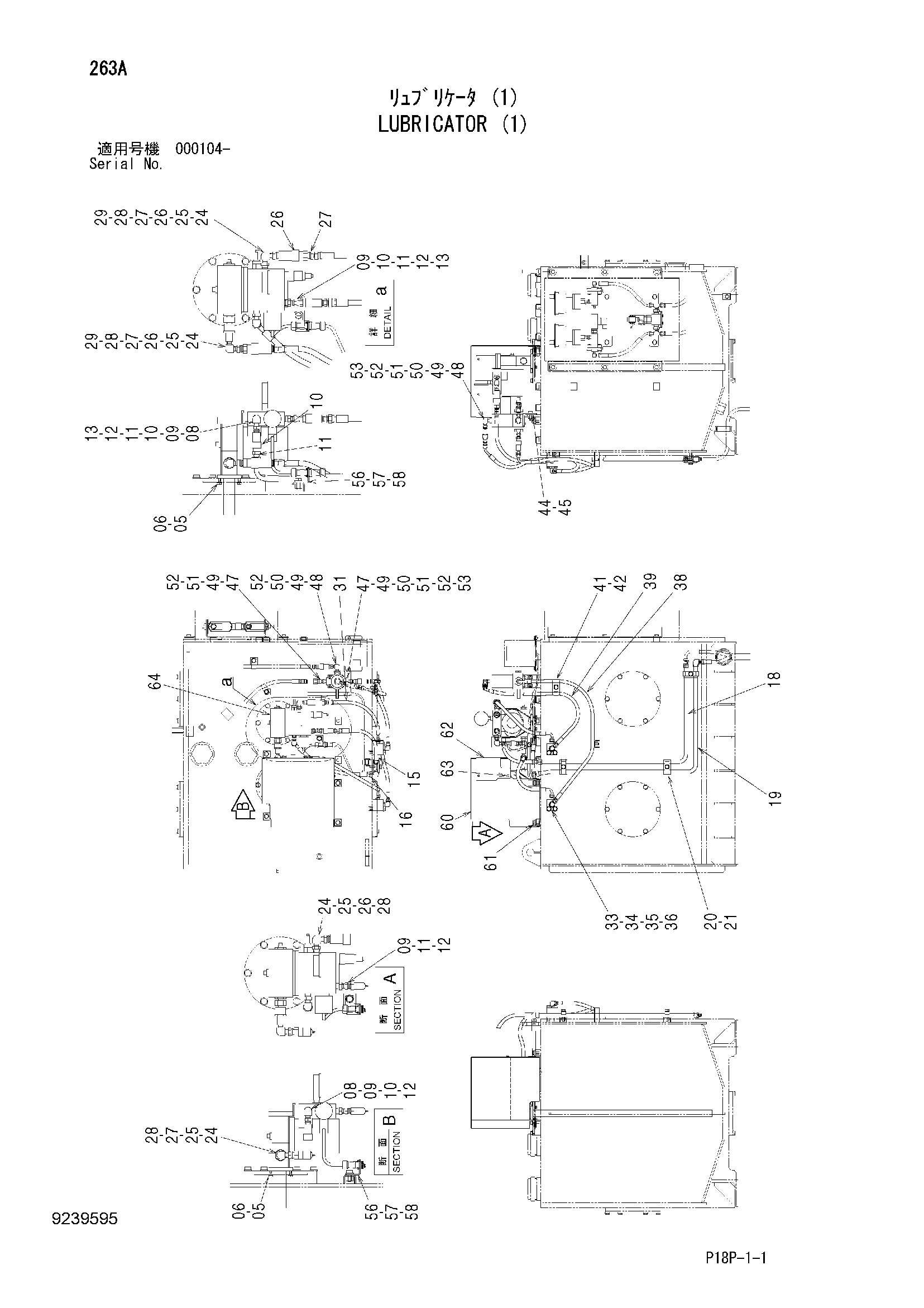

Заводская схема «Лубрикатор (1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 19H2036 | Болт | 8 |
| 06 | 4217016 | Пружинная шайба | 8 |
| 08 | 94-0630 | Угловой штуцер | 2 |
| 09 | 94-1701 | Адаптер | 4 |
| 10 | 4025602 | Самоуплотняющееся соединение | 3 |
| 10A | 4048093 | Пылезащитный колпачок | 1 |
| 10B | 4048430 | Комплект уплотнений | 1 |
| 11 | 4025603 | Самоуплотняющееся соединение | 3 |
| 11A | 4048092 | Пылезащитный колпачок | 1 |
| 12 | 4163044 | Ленточный зажим | 6 |
| 13 | 4215648 | Адаптер | 2 |
| 15 | 4613763 | Шланг | 1 |
| 16 | 4608422 | Шланг | 1 |
| 18 | 9762539 | Трубка | 1 |
| 19 | 9762540 | Трубка | 1 |
| 20 | 4053593 | Хомут трубки | 3 |
| 21 | J271050 | Болт с шайбой | 3 |
| 21A | J901050 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4351340 | Угловой штуцер | 4 |
| 25 | 94-1901 | Адаптер | 4 |
| 26 | 4022907 | Самоуплотняющееся соединение | 3 |
| 26A | 4072595 | Колпачок | 1 |
| 27 | 4022908 | Самоуплотняющееся соединение | 3 |
| 27A | 4072596 | Колпачок | 1 |
| 28 | 4163044 | Ленточный зажим | 6 |
| 29 | 4215649 | Адаптер | 2 |
| 31 | 4620724 | Шланг | 2 |
| 33 | 4435860 | Блок | 2 |
| 34 | A852132 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852332 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | J271070 | Болт с шайбой | 4 |
| 36A | J901070 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4620725 | Шланг | 1 |
| 39 | 4620726 | Шланг | 1 |
| 41 | 4190253 | Зажим | 3 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4461361 | Кронштейн | 1 |
| 45 | J271035 | Болт с шайбой | 2 |
| 45A | J901035 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4351296 | Переходник S | 2 |
| 48 | 4351340 | Угловой штуцер | 2 |
| 49 | 94-1701 | Адаптер | 4 |
| 50 | 4025602 | Самоуплотняющееся соединение | 3 |
| 50A | 4048093 | Пылезащитный колпачок | 1 |
| 50B | 4048430 | Комплект уплотнений | 1 |
| 51 | 4025603 | Самоуплотняющееся соединение | 3 |
| 51A | 4048092 | Пылезащитный колпачок | 1 |
| 52 | 4163044 | Ленточный зажим | 6 |
| 53 | 4154651 | Адаптер | 2 |
| 56 | 4470883 | Кронштейн | 2 |
| 57 | J271025 | Болт с шайбой | 2 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J450308 | Винт с шайбой | 8 |
| 60 | 7049016 | Крышка | 1 |
| 61 | J271025 | Болт с шайбой | 4 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | 3106070 | Крышка | 1 |
| 63 | J260616 | Болт с шайбой | 3 |
| 63A | J900616 | Болт | 1 |
| 63B | A590106 | Плоская шайба | 1 |
| 64 | 4640830 | Лубрикатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
