Радиатор трубопроводы — HITACHI EX8000-6

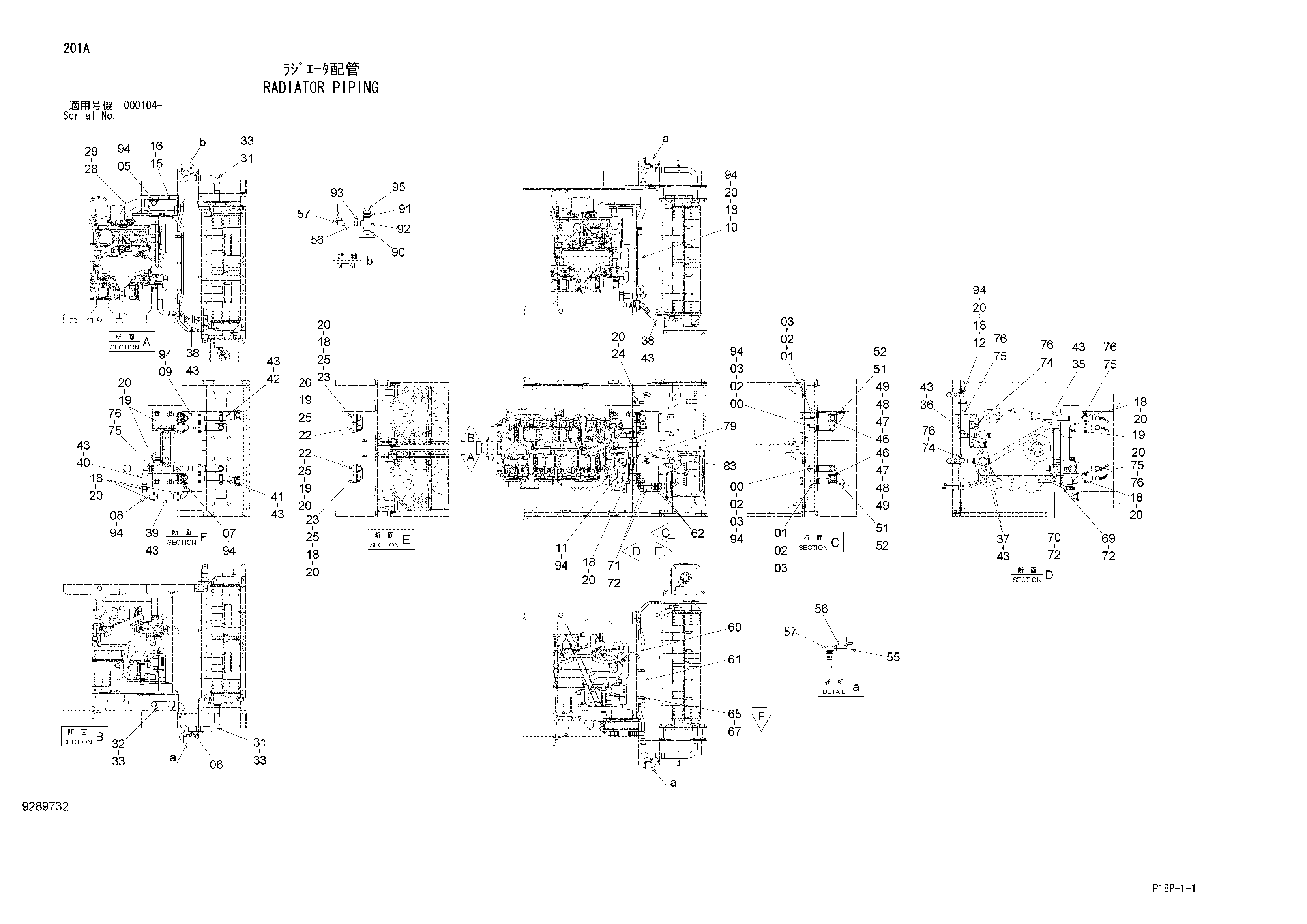

Заводская схема «Радиатор трубопроводы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111703 | Трубка | 2 |
| 01 | 8111706 | Трубка | 2 |
| 02 | A811090 | Уплотнительное кольцо | 4 |
| 03 | M341640 | Болт с внутренним шестигранником | 16 |
| 05 | 7053990 | Трубка | 1 |
| 06 | 8111704 | Трубка | 1 |
| 07 | 7053991 | Трубка | 1 |
| 08 | 8111705 | Трубка | 1 |
| 09 | 8111707 | Трубка | 1 |
| 10 | 8111708 | Трубка | 1 |
| 11 | 8111710 | Трубка | 1 |
| 12 | 8111711 | Трубка | 1 |
| 15 | 4349533 | U-образный болт | 1 |
| 16 | J950010 | Гайка | 4 |
| 18 | 4000909 | Хомут трубки | 15 |
| 19 | 4000910 | Хомут трубки | 5 |
| 20 | J271030 | Болт с шайбой | 40 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 9768816 | Кронштейн | 2 |
| 23 | 9768817 | Кронштейн | 2 |
| 24 | 9769508 | Кронштейн | 1 |
| 25 | J271230 | Болт с шайбой | 8 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4678122 | Шланг | 1 |
| 29 | 4282492 | Хомут шланга | 4 |
| 31 | 4678121 | Шланг | 2 |
| 32 | 4678130 | Шланг | 1 |
| 33 | 4283535 | Хомут шланга | 12 |
| 35 | 4678124 | Шланг | 1 |
| 36 | 4678125 | Шланг | 1 |
| 37 | 4678127 | Шланг | 2 |
| 38 | 4678128 | Шланг | 2 |
| 39 | 4678123 | Шланг | 1 |
| 40 | 3111623 | Шланг | 1 |
| 41 | 3111624 | Шланг | 1 |
| 42 | 3111625 | Шланг | 1 |
| 43 | 4285233 | Хомут шланга | 40 |
| 46 | 4634113 | Хомут | 4 |
| 47 | J901213 | Болт | 4 |
| 48 | 449490 | Плоская шайба | 4 |
| 49 | J950012 | Гайка | 8 |
| 51 | 9769887 | Кронштейн | 2 |
| 52 | J271030 | Болт с шайбой | 4 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 55 | 4061078 | Угловой штуцер | 3 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4203434 | Шаровой клапан | 4 |
| 57 | 4156433 | Угловой штуцер | 4 |
| 60 | 4675142 | Трубка | 1 |
| 61 | 4675143 | Трубка | 1 |
| 62 | 9769533 | Трубка | 2 |
| 65 | 4053696 | Хомут трубки | 4 |
| 66 | J271030 | Болт с шайбой | 4 |
| 66A | J901030 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 69 | 4678131 | Резиновый шланг | 1 |
| 70 | 4684027 | Резиновый шланг | 1 |
| 71 | 4688322 | Резиновый шланг | 2 |
| 72 | 4282474 | Хомут шланга | 8 |
| 74 | 4364696 | Пробка | 2 |
| 75 | 4250260 | Датчик | 4 |
| 76 | 4620102 | Уплотнительная шайба | 6 |
| 79 | 4449117 | Водяной шланг | 2 |
| 83 | 4190282 | Зажим | 2 |
| 90 | 4208243 | Адаптер | 1 |
| 90A | 4506424 | Уплотнительное кольцо | 1 |
| 91 | 4221278 | Адаптер | 1 |
| 92 | 94-0663 | Тройник | 1 |
| 93 | 94-1701 | Адаптер | 1 |
| 94 | A885002 | Пробка | 10 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
| 95 | 4208224 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
