Поручень (стрела)(погрузчик) — HITACHI EX8000-6

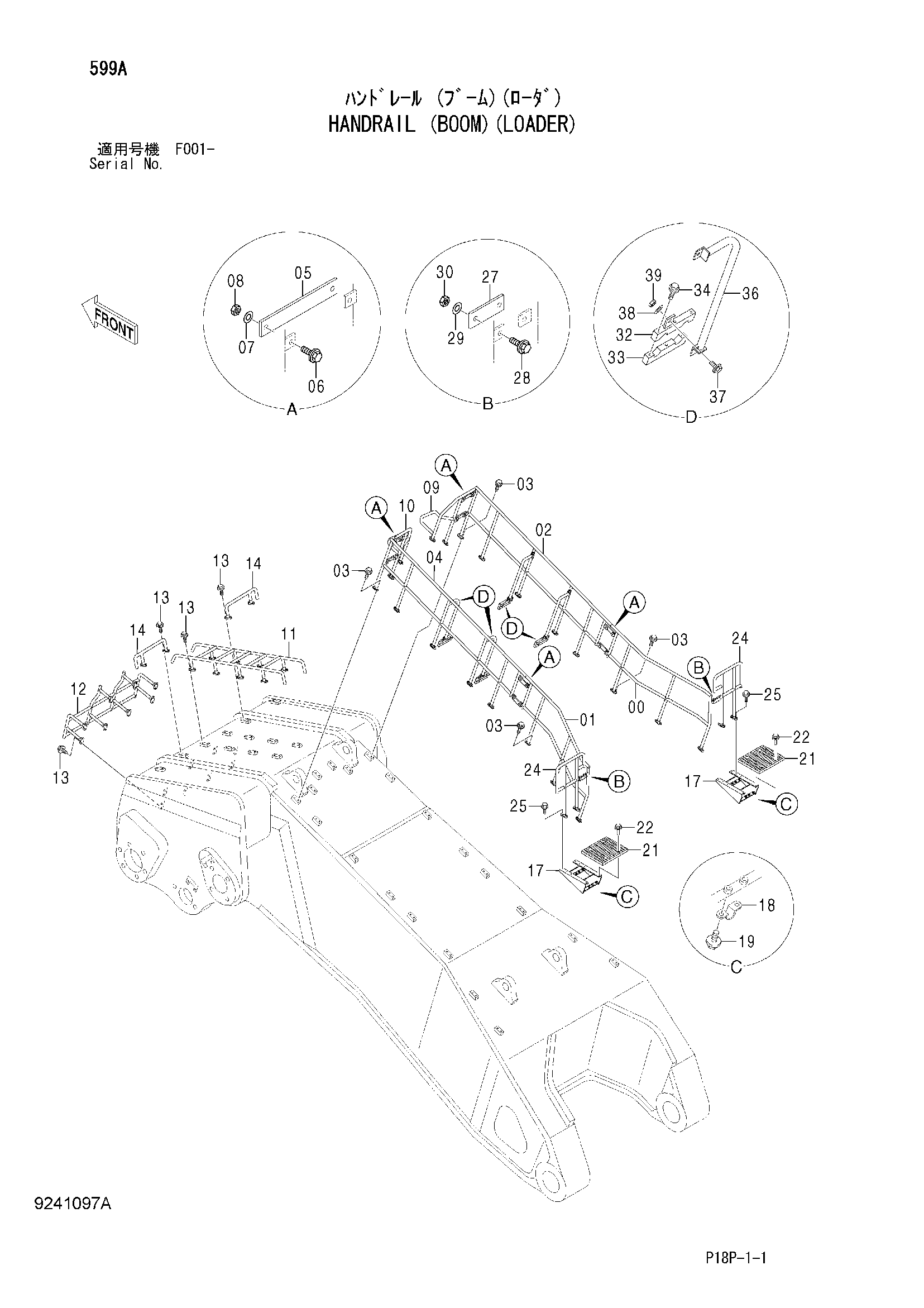

Заводская схема «Поручень (стрела)(погрузчик)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046677 | Поручень | 1 |
| 01 | 7046678 | Поручень | 1 |
| 02 | 7046675 | Поручень | 1 |
| 03 | J271235 | Болт с шайбой | 40 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 7047889 | Поручень | 1 |
| 05 | 4389687 | Пластина | 8 |
| 06 | J281240 | Болт с шайбой | 16 |
| 06A | J901240 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | 4249324 | Шайба | 16 |
| 08 | J950012 | Гайка | 16 |
| 09 | 7047893 | Поручень | 1 |
| 10 | 7047894 | Поручень | 1 |
| 11 | 7046684 | Лестница | 1 |
| 12 | 8096438 | Лестница | 1 |
| 13 | J271235 | Болт с шайбой | 40 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 8099605 | Поручень | 2 |
| 17 | 7047896 | Кронштейн | 2 |
| 18 | 4053865 | Хомут трубки | 8 |
| 19 | J271035 | Болт с шайбой | 16 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 8099613 | Ступень | 2 |
| 22 | J281035 | Болт с шайбой | 8 |
| 22A | J901035 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 8099610 | Поручень | 2 |
| 25 | J271240 | Болт с шайбой | 8 |
| 25A | J901240 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4364672 | Пластина | 2 |
| 28 | J281235 | Болт с шайбой | 4 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | 4249324 | Шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 32 | 9766140 | Хомут трубки | 4 |
| 33 | 4647552 | Хомут трубки | 4 |
| 34 | J271270 | Болт с шайбой | 12 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 9766141 | Трубка | 4 |
| 37 | J281235 | Болт с шайбой | 8 |
| 37A | J901235 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | 4249324 | Шайба | 8 |
| 39 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
