Кабина платформа (2) — HITACHI EX8000-6

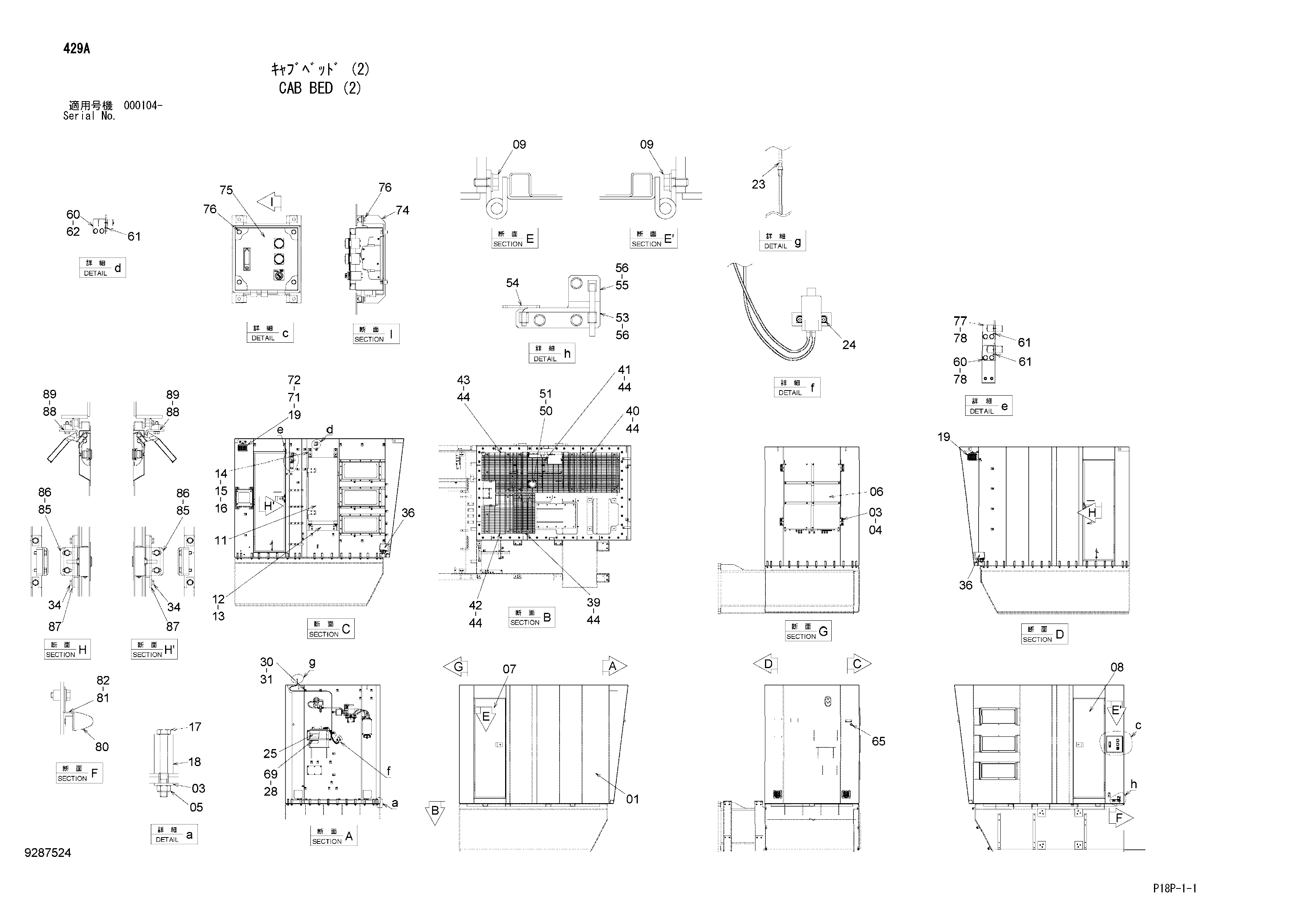

Заводская схема «Кабина платформа (2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5011818 | Платформа | 1 |
| 03 | 4086894 | Шайба | 60 |
| 04 | J921445 | Болт | 8 |
| 05 | M660014 | U-образная гайка | 52 |
| 07 | 4399181 | Дверь | 1 |
| 08 | 4399196 | Дверь | 1 |
| 09 | J260820 | Болт с шайбой | 12 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | 8097655 | Кронштейн | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 9747854 | Кронштейн | 2 |
| 15 | J921435 | Болт | 2 |
| 16 | J222014 | Шайба | 2 |
| 17 | J921404 | Болт | 52 |
| 18 | 4663156 | Проставка | 52 |
| 19 | 4336570 | Фара | 2 |
| 19A | 4326801 | Ленс блок | 1 |
| 19B | 4326802 | Рама | 1 |
| 19C | 4285648 | Лампа | 1 |
| 19D | 4326803 | Прокладка | 1 |
| 19E | 4307026 | Шайба | 1 |
| 19F | 4307027 | Винт | 4 |
| 19G | A590114 | Плоская шайба | 1 |
| 19H | A590914 | Пружинная шайба | 1 |
| 19I | J952014 | Гайка | 1 |
| 23 | 4273335 | Клапан | 1 |
| 24 | J680616 | Винт с шайбой | 2 |
| 25 | 4621635 | Бак васх | 1 |
| 28 | J271025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4190276 | Зажим | 6 |
| 31 | J271025 | Болт с шайбой | 6 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | J260816 | Болт с шайбой | 4 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4615482 | Фонарь воркинг | 2 |
| 39 | 8096618 | Ступень | 1 |
| 40 | 8096619 | Ступень | 1 |
| 41 | 7054205 | Ступень | 1 |
| 42 | 7046498 | Ступень | 1 |
| 43 | 7054203 | Ступень | 1 |
| 44 | J281035 | Болт с шайбой | 20 |
| 44A | J901035 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 50 | 4679574 | Крышка | 1 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 9768950 | Кронштейн | 1 |
| 54 | 9768952 | Стойка | 1 |
| 55 | 9768951 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 3 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 60 | 4623953 | Кронштейн | 2 |
| 61 | J460312 | Винт с шайбой | 9 |
| 62 | J271020 | Болт с шайбой | 2 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 4186003 | Резиновая втулка | 1 |
| 69 | 9763620 | Кронштейн | 2 |
| 71 | 4631875 | Кронштейн | 1 |
| 72 | J271030 | Болт с шайбой | 2 |
| 72A | J901030 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 74 | 7054042 | Кронштейн | 1 |
| 76 | J271030 | Болт с шайбой | 8 |
| 76A | J901030 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | 4623950 | Кронштейн | 1 |
| 78 | J271030 | Болт с шайбой | 4 |
| 78A | J901030 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 80 | 4371411 | Ограничитель резиновый | 1 |
| 81 | 9764506 | Кронштейн | 1 |
| 82 | J271030 | Болт с шайбой | 1 |
| 82A | J901030 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 85 | 4639520 | Ограничитель | 2 |
| 86 | J260830 | Болт с шайбой | 4 |
| 86A | J900830 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 87 | 9764678 | Кронштейн | 2 |
| 88 | 4639523 | Регулировочная шайба 1.6mm | 6 |
| 89 | 4639524 | Регулировочная шайба 3.2mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
