Трубопроводы системы смазки (опорно-поворотное устройство)(2) — HITACHI EX8000-6

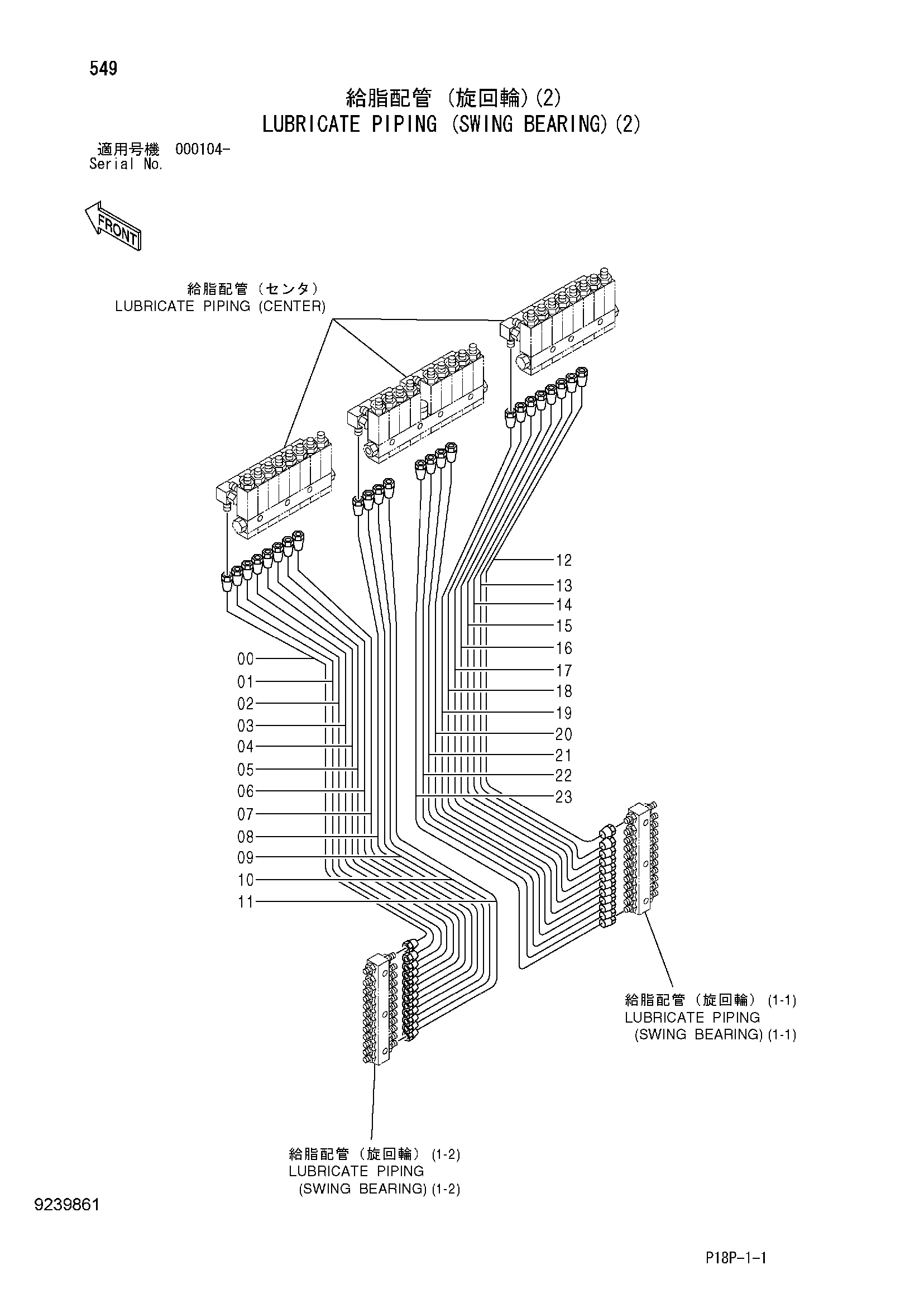

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4620966 | Трубка (L1) | 1 |
| 01 | 4620967 | Трубка (L2) | 1 |
| 02 | 4620968 | Трубка (L3) | 1 |
| 03 | 4620969 | Трубка (L4) | 1 |
| 04 | 4620970 | Трубка (L5) | 1 |
| 05 | 4620971 | Трубка (L6) | 1 |
| 06 | 4620972 | Трубка (L7) | 1 |
| 07 | 4620973 | Трубка (L8) | 1 |
| 08 | 4620974 | Трубка (L9) | 1 |
| 09 | 4620975 | Трубка (L10) | 1 |
| 10 | 4620976 | Трубка (L11) | 1 |
| 11 | 4620977 | Трубка (L12) | 1 |
| 12 | 4620954 | Трубка (R1) | 1 |
| 13 | 4620955 | Трубка (R2) | 1 |
| 14 | 4620956 | Трубка (R3) | 1 |
| 15 | 4620957 | Трубка (R4) | 1 |
| 16 | 4620958 | Трубка (R5) | 1 |
| 17 | 4620959 | Трубка (R6) | 1 |
| 18 | 4620960 | Трубка (R7) | 1 |
| 19 | 4620961 | Трубка (R8) | 1 |
| 20 | 4620962 | Трубка (R9) | 1 |
| 21 | 4620963 | Трубка (R10) | 1 |
| 22 | 4620964 | Трубка (R11) | 1 |
| 23 | 4620965 | Трубка (R12) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
