Гидроцилиндр стрелы — HITACHI EX8000-6

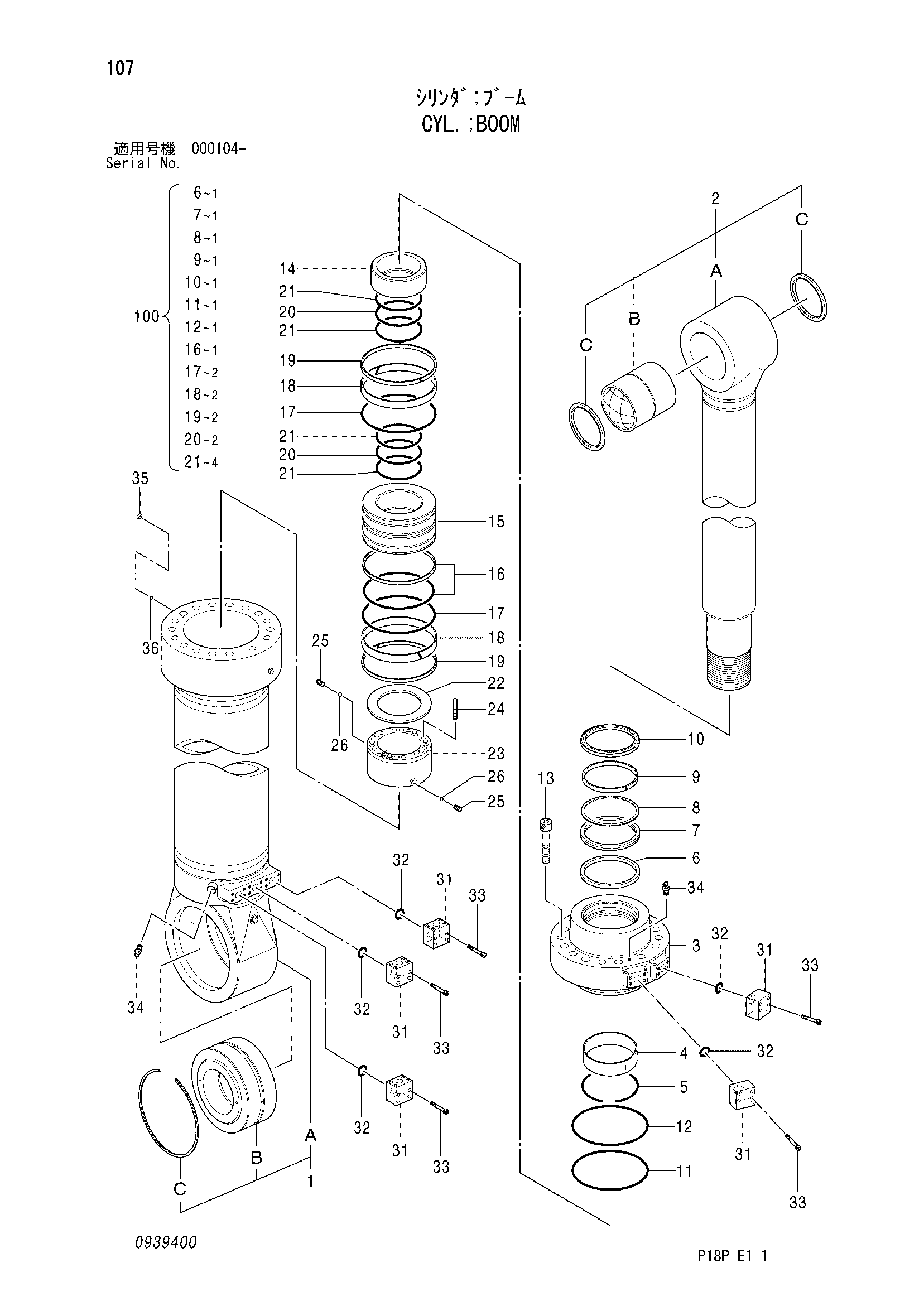

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4629587	Гидроцилиндр стрелы	1
1	0939401	Труба гидроцилиндра в сборе	1
1A	0939402	Труба гидроцилиндра	1
1B	0939403	Подшипник. спхерикал	1
1C	0939404	Кольцо ритаининг	1
2	0939405	Шток поршня в сборе	1
2A	0939406	Шток поршня	1
2B	0939407	Втулка пальца	1
2C	0939408	Грязесъёмное кольцо	2
3	0939409	Головка гидроцилиндра	1
4	0939410	Втулка	1
5	0939411	Стопорное кольцо	1
6	0939431	Кольцо	1
7	0939432	U-образная манжета	1
8	0939414	Опорное кольцо	1
9	0939415	Направляющее кольцо	1
10	0939433	Грязесъёмное кольцо	1
11	0939434	Уплотнительное кольцо	1
12	0939418	Опорное кольцо	1
13	0939419	Болт с внутренним шестигранником	17
14	0939420	Амортизирующий подшипник	1
15	0939421	Поршень	1
16	0939422	Уплотнительное кольцо	1
17	0939423	Опорное кольцо	2
18	0939424	Направляющее кольцо	2
19	0939425	Направляющее кольцо	2
20	0939435	Уплотнительное кольцо	2
21	0939427	Опорное кольцо	4
22	0939428	Шайба	1
23	0939429	Гайка	1
24	0939430	Установочный винт	22
25	0725523	Установочный винт	2
26	0436405	Стальной шарик	2
31	0725526	Соединение	5
32	0317224	Уплотнительное кольцо	5
33	0317226	Болт с внутренним шестигранником	20
34	0643016	Воздушный клапан	2
35	0242508	Пробка	1
36	0317413	Уплотнительное кольцо	1
100	4665276	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
