Основной насос пилотный (правый)(1-4) — HITACHI EX8000-6

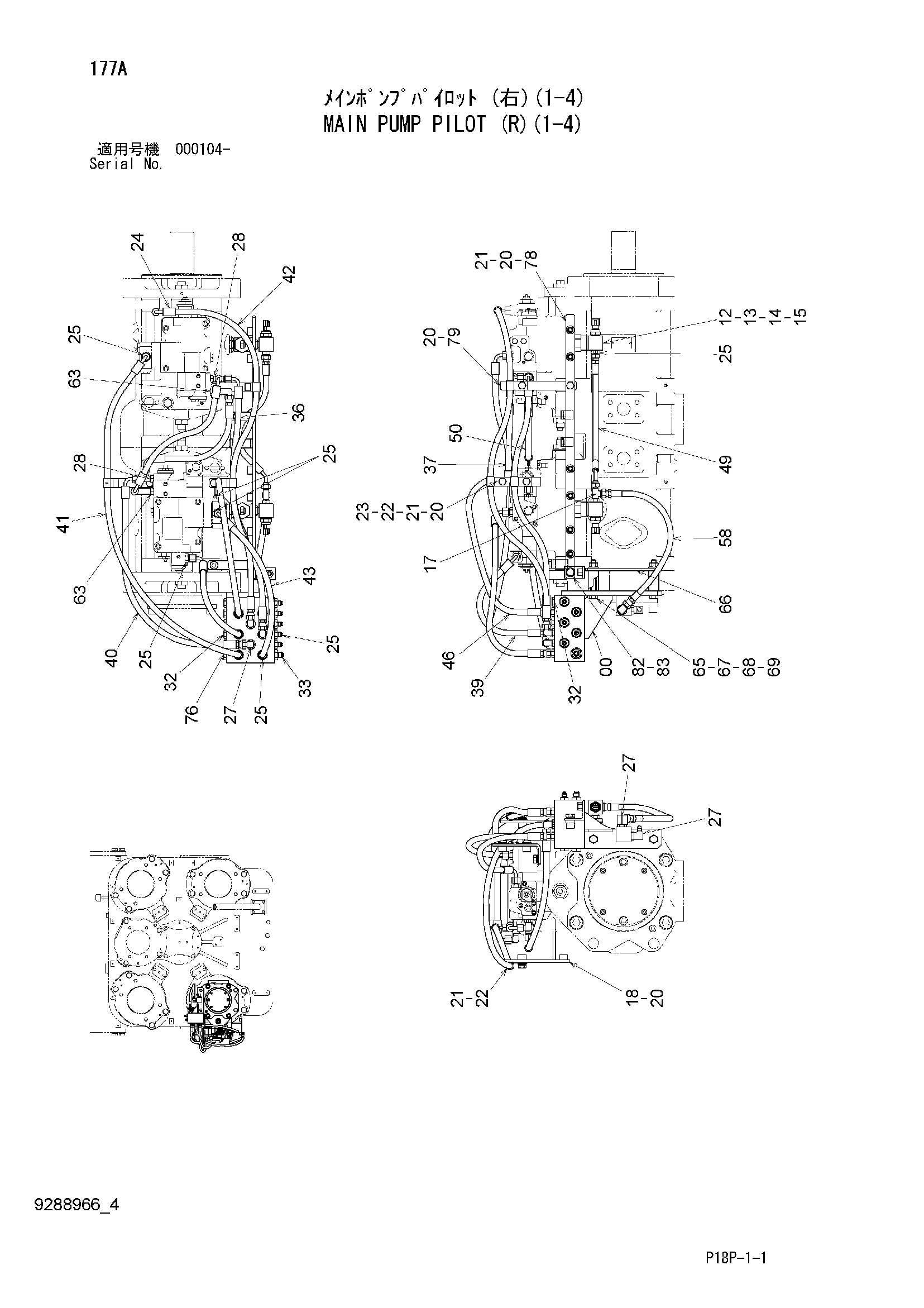

Заводская схема «Основной насос пилотный (правый)(1-4)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096588 | Коллектор | 1 |
| 12 | 4670726 | Датчик | 2 |
| 12A | 955656 | Уплотнительное кольцо | 1 |
| 13 | 4365983 | Тройник | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4370902 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852422 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9762645 | Кронштейн | 1 |
| 20 | J271220 | Болт с шайбой | 4 |
| 20A | J901220 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 5 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190261 | Зажим | 4 |
| 23 | 9763477 | Кронштейн | 1 |
| 24 | 4278441 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 14 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 5 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A885002 | Пробка | 7 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4467054 | Шланг | 1 |
| 37 | 4389469 | Шланг | 1 |
| 39 | 4470393 | Шланг | 1 |
| 40 | 4450109 | Шланг | 1 |
| 41 | 4426707 | Шланг | 1 |
| 42 | 4441297 | Шланг | 1 |
| 43 | 4620904 | Шланг | 1 |
| 46 | 4613771 | Шланг | 1 |
| 49 | 4683143 | Шланг | 1 |
| 50 | 4437126 | Шланг | 1 |
| 58 | 4652678 | Шланг | 1 |
| 63 | 4279119 | Угловой штуцер | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4654139 | Проставка | 2 |
| 66 | 4654140 | Пластина | 1 |
| 67 | J901290 | Болт | 2 |
| 68 | J222012 | Шайба | 2 |
| 69 | J950012 | Гайка | 2 |
| 76 | A885003 | Пробка | 1 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 9769268 | Кронштейн | 1 |
| 79 | 9767242 | Кронштейн | 1 |
| 82 | 9749843 | Кронштейн | 1 |
| 83 | J271030 | Болт с шайбой | 1 |
| 83A | J901030 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
