Пилотные гидролинии (стрела)(погрузчик)(1-2) — HITACHI EX8000-6

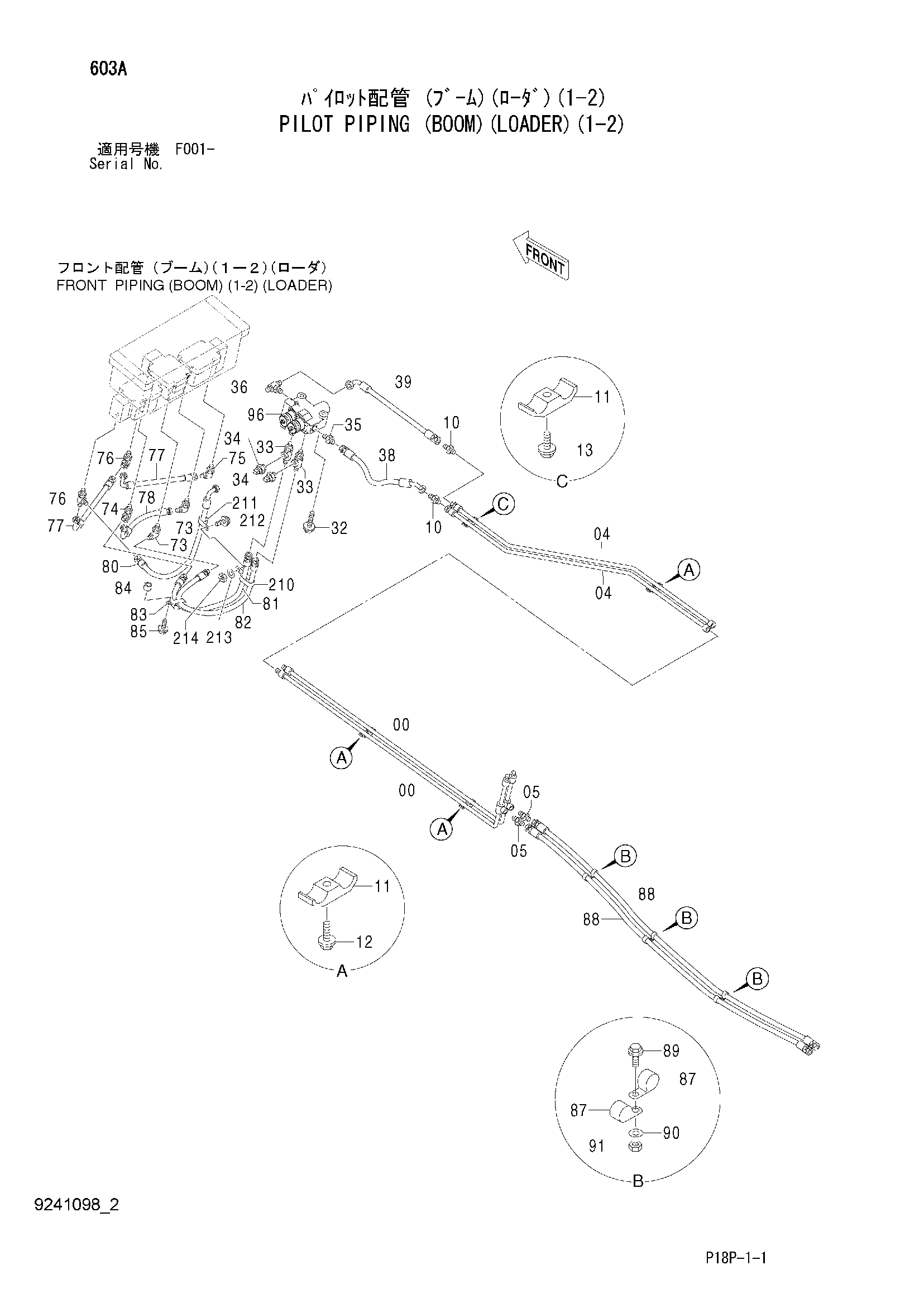

Заводская схема «Пилотные гидролинии (стрела)(погрузчик)(1-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763089 | Трубка | 2 |
| 04 | 9763090 | Трубка | 2 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4053593 | Хомут трубки | 4 |
| 12 | J271050 | Болт с шайбой | 3 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271045 | Болт с шайбой | 1 |
| 13A | J901045 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 32 | J260860 | Болт с шайбой | 2 |
| 32A | J900860 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4364784 | Тройник | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4436535 | Датчик давления | 2 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852522 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4326559 | Шланг | 1 |
| 39 | 4245111 | Шланг | 1 |
| 73 | A852332 | Угловой штуцер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | A852432 | Тройник | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | A852322 | Угловой штуцер | 1 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 76 | A852422 | Тройник | 2 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4245116 | Шланг | 2 |
| 78 | 4257239 | Шланг | 1 |
| 80 | 4308290 | Шланг | 1 |
| 81 | 4269797 | Шланг | 1 |
| 82 | 4269800 | Шланг | 1 |
| 83 | 4208479 | Зажим | 1 |
| 84 | 4624401 | Проставка | 1 |
| 85 | J271035 | Болт с шайбой | 1 |
| 85A | J901035 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 87 | 4190253 | Зажим | 6 |
| 88 | 4416700 | Шланг | 2 |
| 89 | J271020 | Болт с шайбой | 3 |
| 89A | J901020 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 90 | J222010 | Шайба | 3 |
| 91 | J950010 | Гайка | 3 |
| 96 | 9242785 | Электромагнитный клапан | 1 |
| 210 | 4208479 | Зажим | 1 |
| 211 | 4190272 | Зажим | 1 |
| 212 | J271020 | Болт с шайбой | 1 |
| 212A | J901020 | Болт | 1 |
| 212B | J222010 | Шайба | 1 |
| 213 | J222010 | Шайба | 1 |
| 214 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
