Миссион-коолер, фуел-коолер — HITACHI EX8000-6

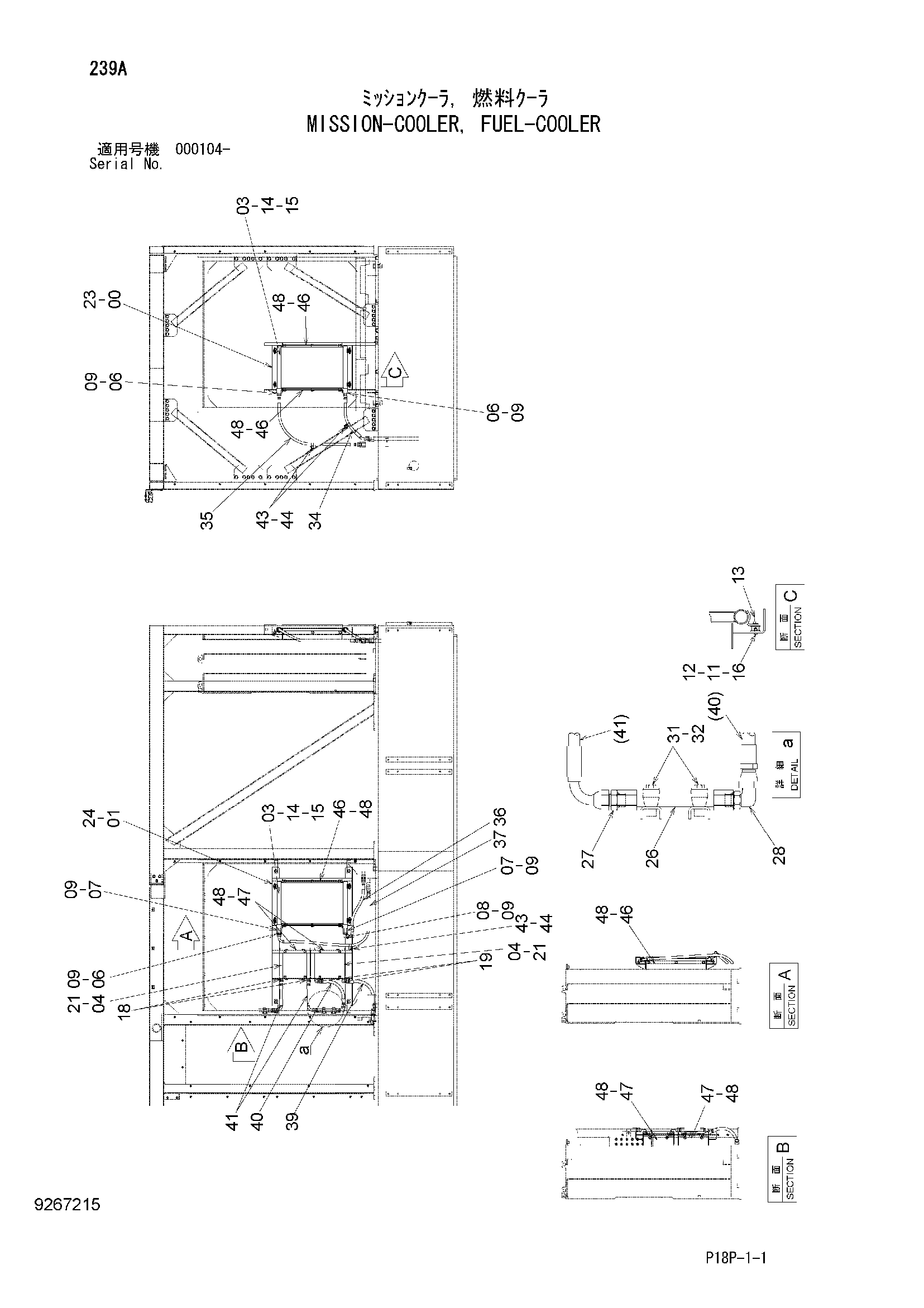

Заводская схема «Миссион-коолер, фуел-коолер» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054946 | Кронштейн | 1 |
| 01 | 6026418 | Кронштейн | 1 |
| 03 | 4634793 | Радиатор | 2 |
| 04 | 4666068 | Радиатор | 2 |
| 06 | 4456400 | Адаптер | 3 |
| 07 | 3035972 | Адаптер | 2 |
| 08 | 4662046 | Угловой штуцер | 1 |
| 09 | 4366528 | Уплотнительное кольцо | 6 |
| 11 | A590106 | Плоская шайба | 16 |
| 12 | M500605 | Гайка | 16 |
| 13 | 4637227 | Резиновая прокладка | 8 |
| 14 | M500807 | Гайка | 8 |
| 15 | A590108 | Плоская шайба | 8 |
| 16 | J260616 | Болт с шайбой | 16 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4288001 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4190246 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | J260820 | Болт с шайбой | 8 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | J281230 | Болт с шайбой | 4 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J281235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 26 | 9769590 | Трубка | 1 |
| 27 | A852166 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852366 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4190126 | Хомут трубки | 2 |
| 32 | J271260 | Болт с шайбой | 2 |
| 32A | J901260 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4684948 | Шланг | 1 |
| 35 | 4684958 | Шланг | 1 |
| 36 | 4684908 | Шланг | 1 |
| 37 | 4684909 | Шланг | 1 |
| 39 | 4684926 | Шланг | 1 |
| 40 | 4684925 | Шланг | 1 |
| 41 | 4684924 | Шланг | 2 |
| 43 | 4192035 | Зажим | 3 |
| 44 | J271025 | Болт с шайбой | 3 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4684369 | Крышка | 4 |
| 47 | 4681494 | Крышка | 4 |
| 48 | J281030 | Болт с шайбой | 20 |
| 48A | J901030 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
