Крышка двигателя (2)(левый) — HITACHI EX8000

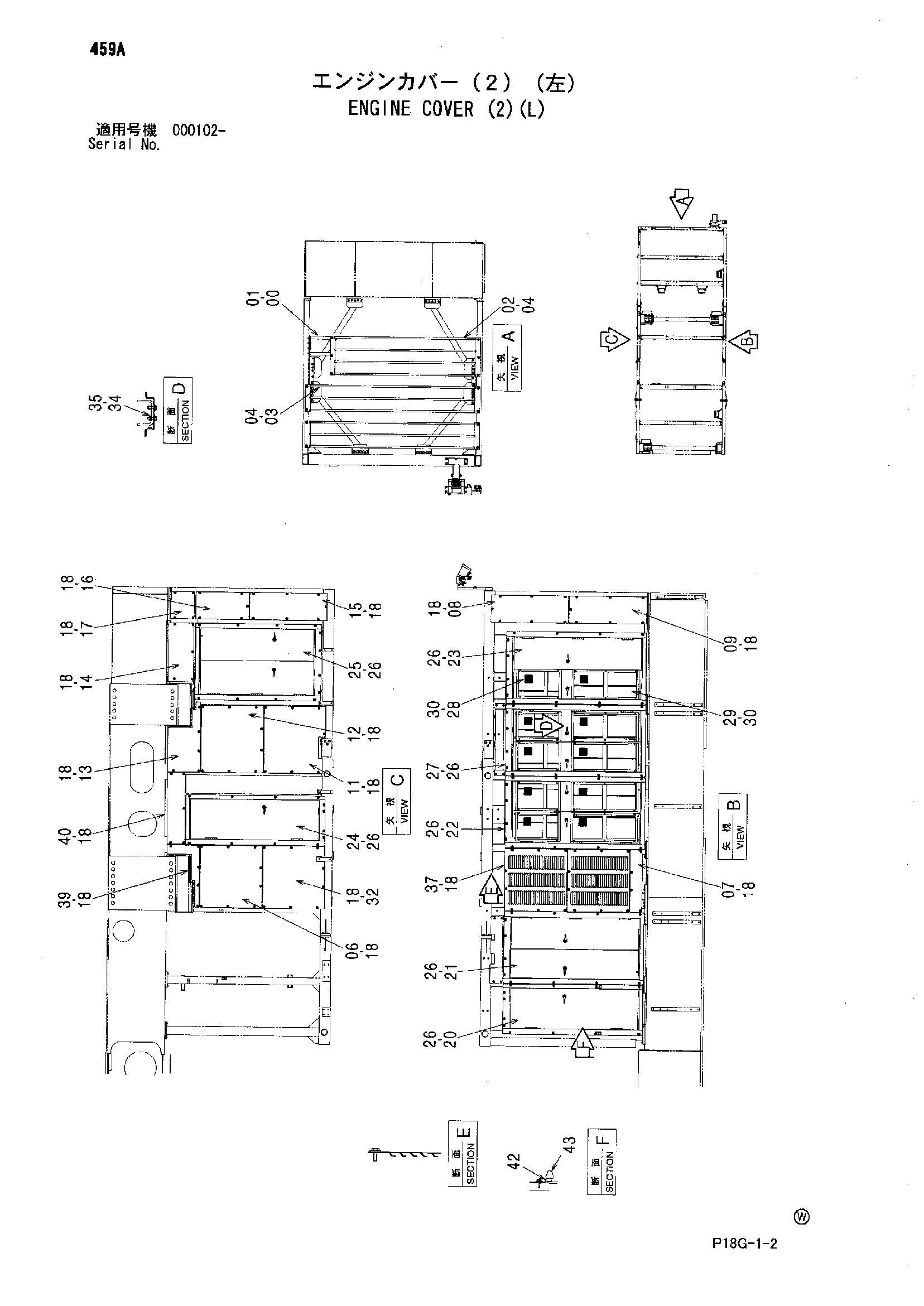

Заводская схема «Крышка двигателя (2)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096567 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 4 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9762643 | Решётка | 1 |
| 03 | 9762642 | Решётка | 2 |
| 04 | J281030 | Болт с шайбой | 14 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 8096573 | Крышка | 1 |
| 07 | 4621476 | Крышка | 1 |
| 08 | 8096574 | Крышка | 1 |
| 09 | 4621477 | Крышка | 1 |
| 11 | 8096577 | Крышка | 1 |
| 12 | 8096578 | Крышка | 1 |
| 13 | 7048461 | Крышка | 1 |
| 14 | 7048462 | Крышка | 1 |
| 15 | 8096574 | Крышка | 1 |
| 16 | 4621478 | Крышка | 1 |
| 17 | 4621479 | Крышка | 1 |
| 18 | J281030 | Болт с шайбой | 101 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 9241195 | Дверь | 1 |
| 21 | 9241196 | Дверь | 1 |
| 22 | 9250252 | Дверь | 1 |
| 23 | 9241198 | Дверь | 1 |
| 24 | 9241194 | Дверь | 1 |
| 25 | 9241200 | Дверь | 1 |
| 26 | J281035 | Болт с шайбой | 70 |
| 26A | J901035 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | 9250251 | Дверь | 1 |
| 28 | 8097155 | Сетка | 5 |
| 29 | 8097156 | Сетка | 5 |
| 30 | J260820 | Болт с шайбой | 50 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 8097198 | Крышка | 1 |
| 34 | J222010 | Шайба | 4 |
| 35 | J950010 | Гайка | 4 |
| 37 | 8100683 | Крышка | 2 |
| 39 | 7048460 | Крышка | 1 |
| 40 | 8100684 | Крышка | 1 |
| 42 | 9764506 | Кронштейн | 2 |
| 43 | 4371411 | Ограничитель резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
