Аккумулятор (1-2) — HITACHI EX8000

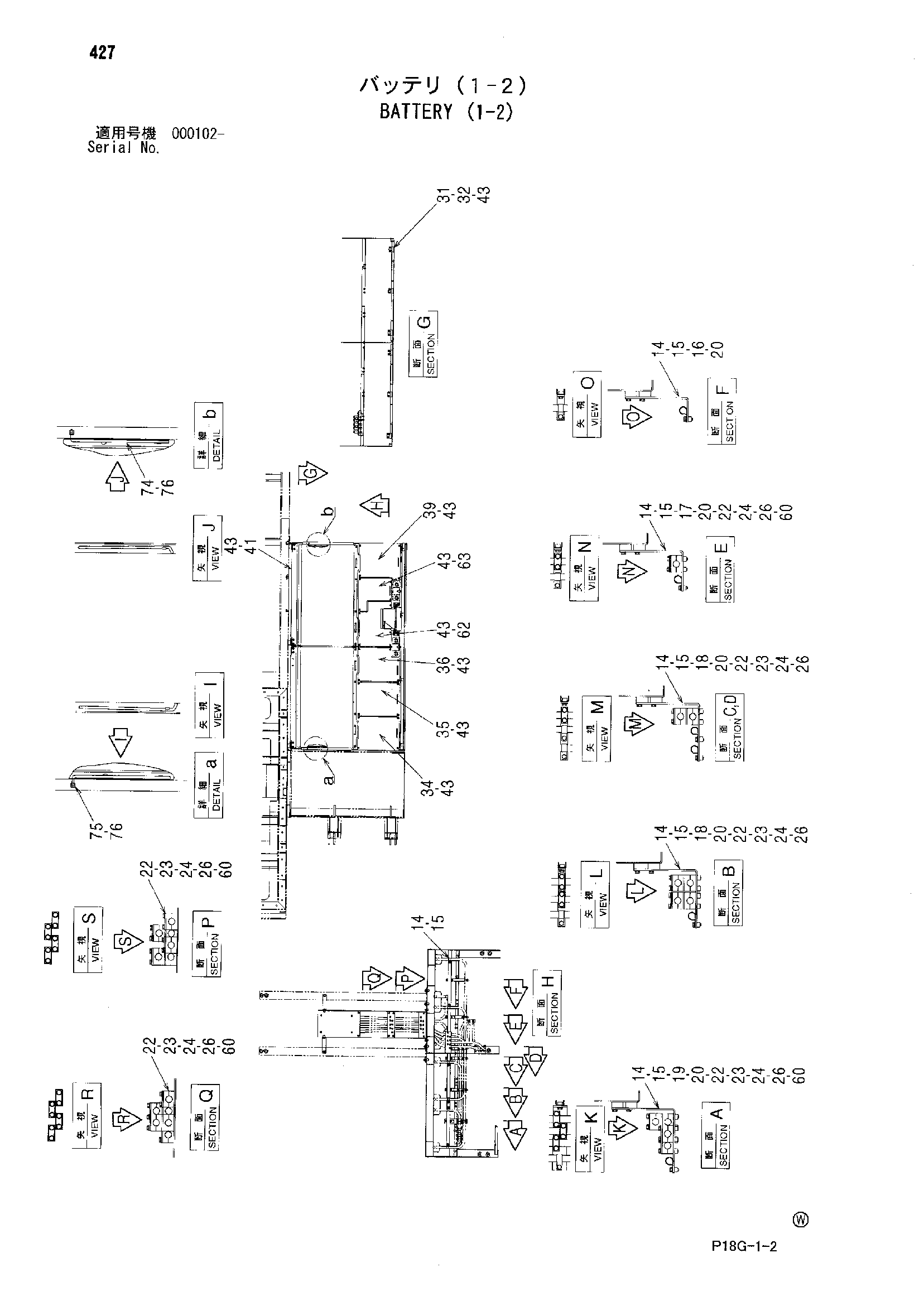

Заводская схема «Аккумулятор (1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4192035 | Зажим | 16 |
| 15 | J271025 | Болт с шайбой | 16 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 8096546 | Кронштейн | 1 |
| 17 | 8096544 | Кронштейн | 1 |
| 18 | 8096540 | Кронштейн | 2 |
| 19 | 8096539 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 12 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4454814 | Хомут | 29 |
| 23 | J901006 | Болт | 18 |
| 24 | J222010 | Шайба | 48 |
| 26 | 4454820 | Кронштейн | 23 |
| 31 | 6022802 | Крышка | 2 |
| 32 | J271020 | Болт с шайбой | 12 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 8096447 | Крышка | 1 |
| 35 | 8096455 | Крышка | 1 |
| 36 | 8096479 | Крышка | 1 |
| 39 | 8096492 | Крышка | 1 |
| 41 | 8096515 | Крышка | 2 |
| 43 | J271030 | Болт с шайбой | 42 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 60 | J901080 | Болт | 22 |
| 62 | 8099560 | Крышка | 1 |
| 63 | 8099561 | Крышка | 1 |
| 74 | 4638338 | Стойка | 1 |
| 75 | 4632090 | Стойка | 1 |
| 76 | M500605 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
