Крышка двигателя (1-2)(левый) — HITACHI EX8000

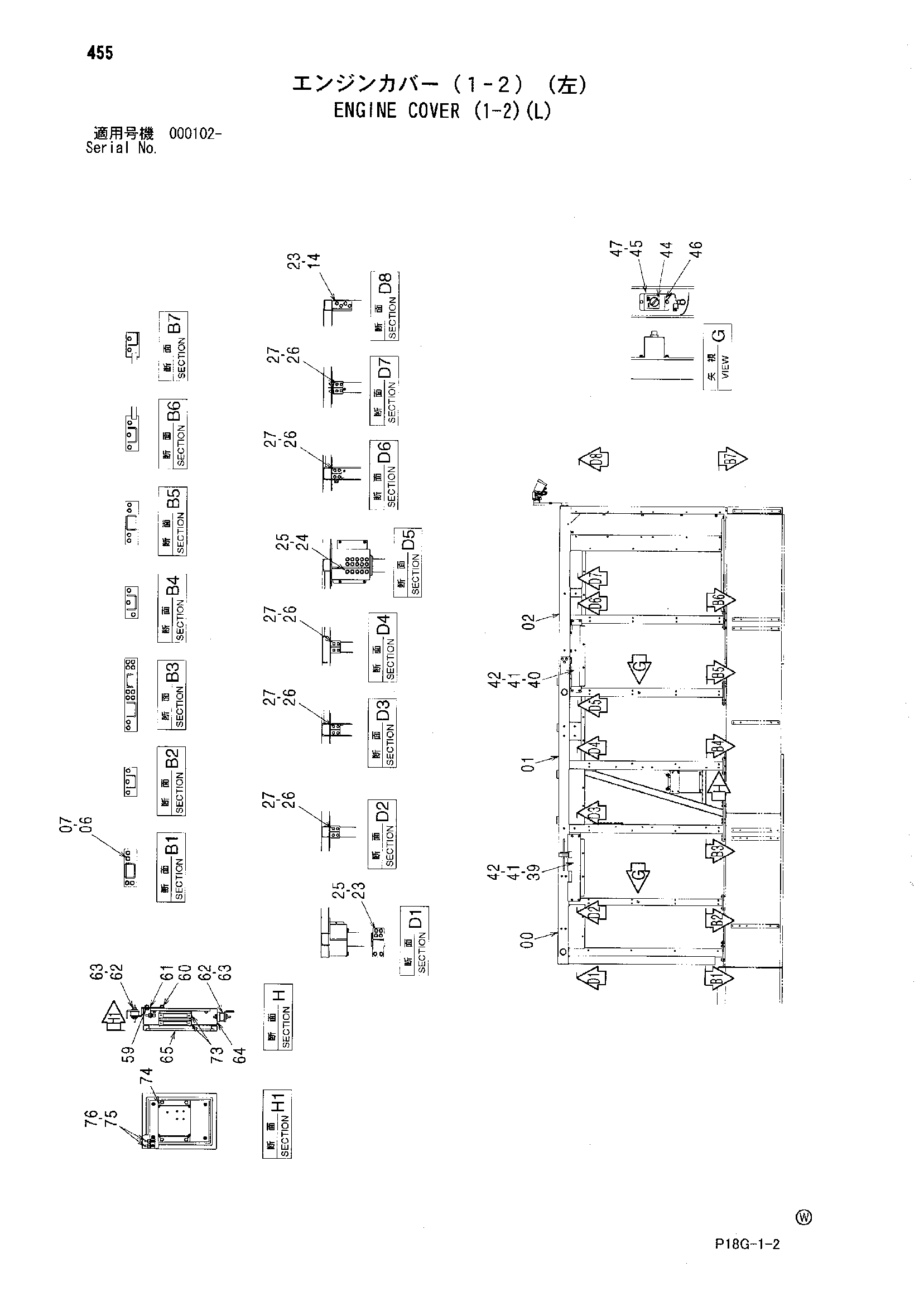

Заводская схема «Крышка двигателя (1-2)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009549 | Панель | 1 |
| 01 | 5009550 | Панель | 1 |
| 02 | 5009551 | Панель | 1 |
| 06 | J931645 | Болт | 29 |
| 07 | J222016 | Шайба | 29 |
| 14 | J222016 | Шайба | 4 |
| 23 | J931645 | Болт | 10 |
| 24 | J931650 | Болт | 15 |
| 25 | 4087197 | Шайба | 21 |
| 26 | J921240 | Болт | 20 |
| 27 | J222012 | Шайба | 20 |
| 39 | 8096473 | Кронштейн | 1 |
| 40 | 8096474 | Кронштейн | 1 |
| 41 | J921235 | Болт | 8 |
| 42 | J222012 | Шайба | 8 |
| 44 | 4463400 | Выключатель | 2 |
| 45 | 8084824 | Короб выключатель | 2 |
| 46 | 4159363 | Резиновая втулка | 2 |
| 47 | J260620 | Болт с шайбой | 4 |
| 47A | J900620 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 59 | J271020 | Болт с шайбой | 4 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J950010 | Гайка | 4 |
| 61 | 8096568 | Кронштейн | 1 |
| 62 | 4354592 | Резиновая прокладка | 4 |
| 63 | 4486055 | Шайба | 8 |
| 64 | 4619864 | Проставка | 2 |
| 65 | 9260941 | Короб | 1 |
| 73 | 9252609 | Контроллер | 2 |
| 74 | J450508 | Винт с шайбой | 8 |
| 75 | 4250260 | Датчик | 2 |
| 76 | A501210 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
