Впускной, выпускной трубопроводы — HITACHI EX8000

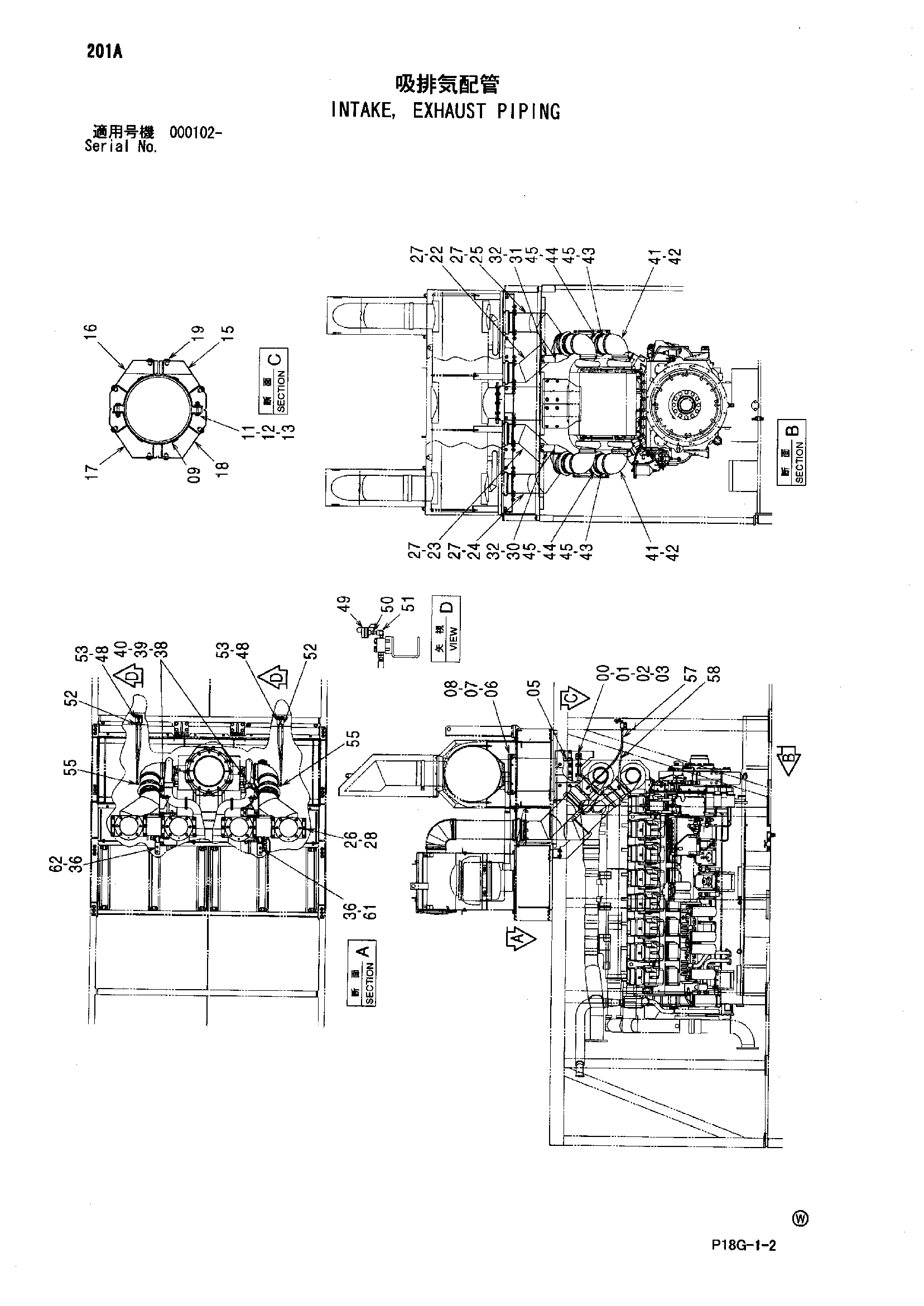

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078374 | Трубка | 1 |
| 01 | J922050 | Болт | 12 |
| 02 | M660020 | U-образная гайка | 12 |
| 03 | 4439275 | Уплотнительное кольцо | 1 |
| 05 | 8078373 | Трубка | 1 |
| 06 | 4429595 | Пластина | 2 |
| 07 | J901050 | Болт | 10 |
| 08 | M520010 | Гайка | 20 |
| 09 | 8102021 | Кронштейн | 2 |
| 11 | J281070 | Болт с шайбой | 4 |
| 11A | J901070 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 4486055 | Шайба | 4 |
| 13 | M520010 | Гайка | 8 |
| 15 | 8096166 | Крышка | 1 |
| 16 | 8096167 | Крышка | 1 |
| 17 | 3102342 | Крышка | 1 |
| 18 | 3102343 | Крышка | 1 |
| 19 | J281030 | Болт с шайбой | 16 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | 8083810 | Трубка | 1 |
| 23 | 8083811 | Трубка | 1 |
| 24 | 8083812 | Трубка | 1 |
| 25 | 8083813 | Трубка | 1 |
| 26 | 9762478 | Кронштейн | 8 |
| 27 | J271235 | Болт с шайбой | 24 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J281235 | Болт с шайбой | 24 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 30 | 8096170 | Кронштейн | 1 |
| 31 | 8096171 | Кронштейн | 1 |
| 32 | J271230 | Болт с шайбой | 4 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 36 | J271235 | Болт с шайбой | 4 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 4431310 | U-образный болт | 4 |
| 39 | J950012 | Гайка | 16 |
| 40 | J222012 | Шайба | 8 |
| 41 | 4440376 | Резиновый шланг | 4 |
| 42 | 4285244 | Хомут шланга | 4 |
| 43 | 8080860 | Трубка | 4 |
| 44 | 4348920 | Резиновый шланг | 4 |
| 45 | 4282501 | Хомут шланга | 12 |
| 48 | 4370130 | Блок | 2 |
| 49 | 4419601 | Индикатор | 4 |
| 50 | 4255811 | Адаптер | 4 |
| 51 | 4319340 | Угловой штуцер | 4 |
| 52 | 4154651 | Адаптер | 4 |
| 53 | J271050 | Болт с шайбой | 4 |
| 53A | J901050 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 4298746 | Угловой штуцер | 4 |
| 57 | 4620474 | Шланг | 2 |
| 58 | 4620475 | Шланг | 2 |
| 61 | 8099168 | Кронштейн | 1 |
| 62 | 8099169 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
