Насос дренажные трубопроводы (2)(левый) — HITACHI EX8000

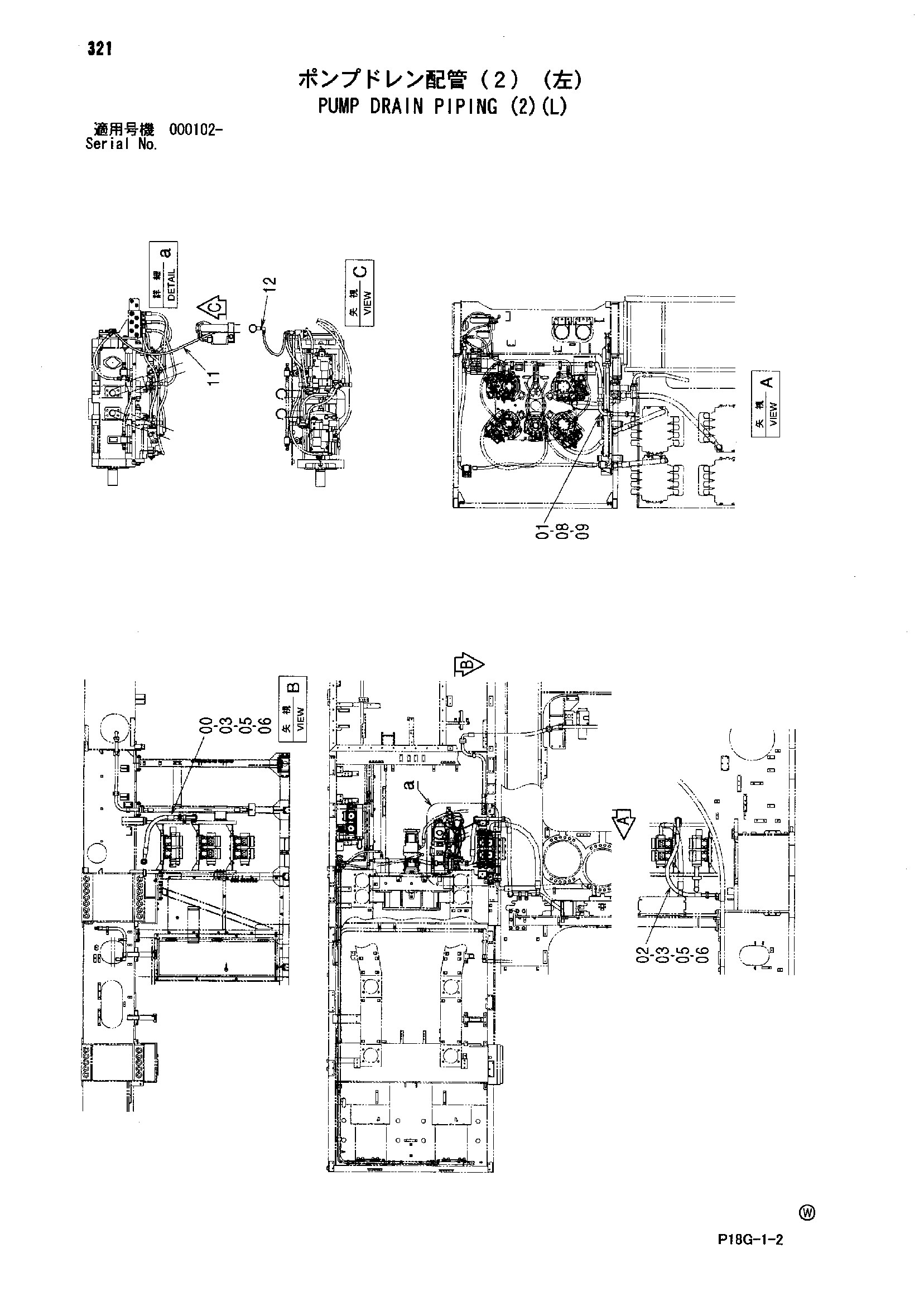

Заводская схема «Насос дренажные трубопроводы (2)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4620115 | Шланг | 1 |
| 01 | 9762461 | Трубка | 1 |
| 02 | 4620116 | Шланг | 1 |
| 03 | 4292384 | Уплотнительное кольцо | 4 |
| 05 | 965946 | Разъёмный фланец | 8 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 08 | 4053697 | Хомут трубки | 2 |
| 09 | J271275 | Болт с шайбой | 2 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4482932 | Шланг | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
