Двигатель (левый) — HITACHI EX8000

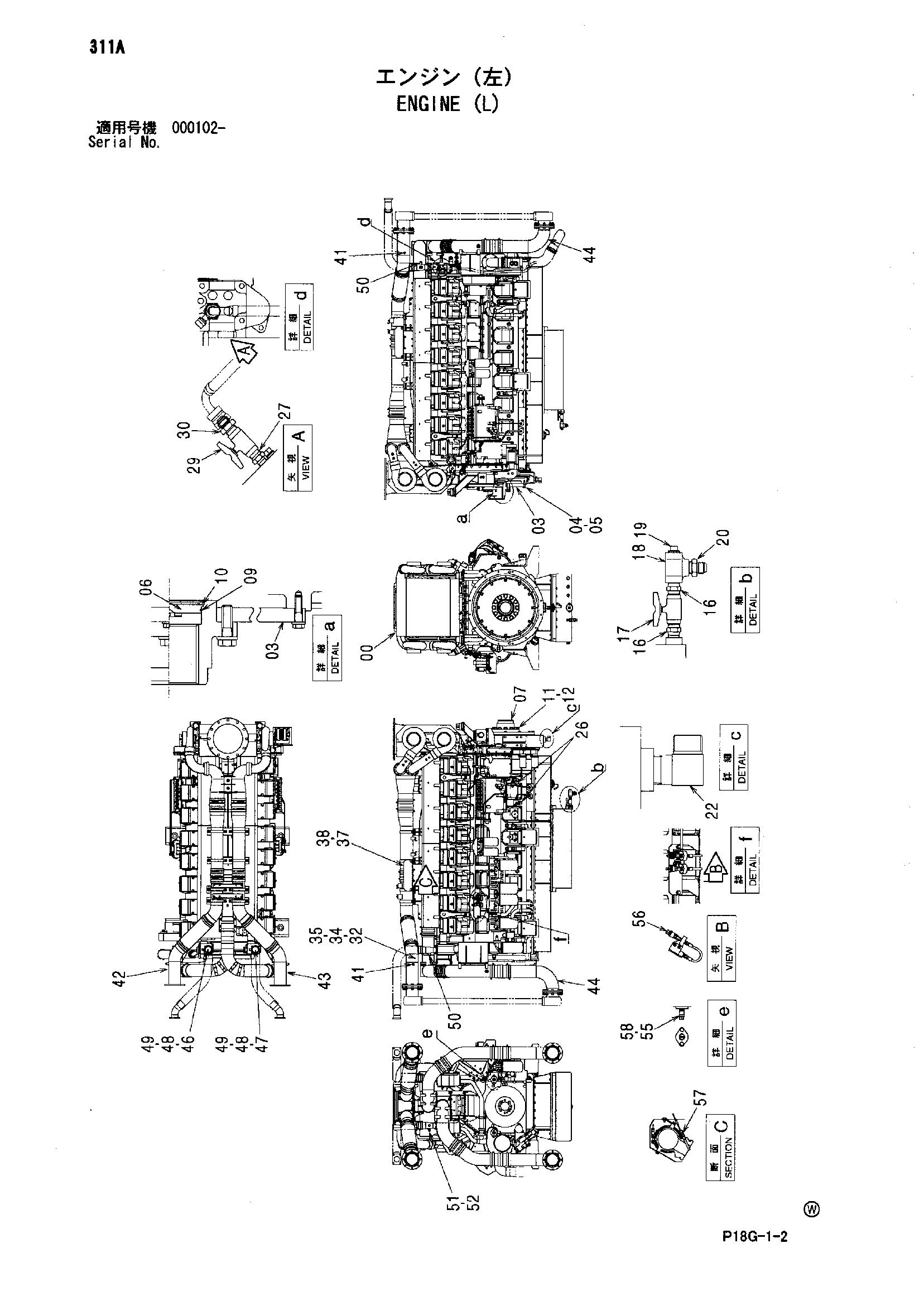

Заводская схема «Двигатель (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4615621 | Двигатель | 1 |
| 03 | 3087424 | Пластина | 1 |
| 04 | J241665 | Болт | 12 |
| 05 | J222016 | Шайба | 12 |
| 06 | 4605879 | Ограничитель | 1 |
| 07 | 2044420 | HUB | 1 |
| 09 | 4153555 | Уплотнительное кольцо | 1 |
| 10 | 4083426 | Стопорное кольцо | 1 |
| 11 | J922480 | Болт | 12 |
| 12 | J222024 | Шайба | 12 |
| 16 | 94-1704 | Адаптер | 2 |
| 17 | 4203434 | Шаровой клапан | 1 |
| 18 | 94-0663 | Тройник | 1 |
| 19 | 94-2025 | Пробка | 1 |
| 20 | 4221278 | Адаптер | 1 |
| 22 | 94-1405 | Угловой штуцер | 1 |
| 26 | 4086752 | Адаптер | 2 |
| 27 | 94-1903 | Адаптер | 1 |
| 29 | 4203434 | Шаровой клапан | 1 |
| 30 | 4221278 | Адаптер | 1 |
| 32 | J901660 | Болт | 32 |
| 34 | J222016 | Шайба | 64 |
| 35 | J950016 | Гайка | 32 |
| 37 | 4449444 | Панель | 2 |
| 38 | J841025 | Болт с шайбой | 4 |
| 38A | J241025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 94-2022 | Пробка | 2 |
| 42 | 8094506 | Трубка | 1 |
| 43 | 8094507 | Трубка | 1 |
| 44 | 8094508 | Трубка | 2 |
| 46 | 8094499 | Трубка | 1 |
| 47 | 8094500 | Трубка | 1 |
| 48 | J241030 | Болт | 8 |
| 49 | J222010 | Шайба | 8 |
| 50 | 4093624 | Пробка | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4250260 | Датчик | 1 |
| 52 | 4620102 | Уплотнительная шайба | 1 |
| 55 | 4626154 | Прокладка | 1 |
| 56 | 4622685 | Датчик давления | 1 |
| 57 | 4629730 | Датчик термостатический | 16 |
| 58 | 4649955 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
