Управление короб — HITACHI EX8000

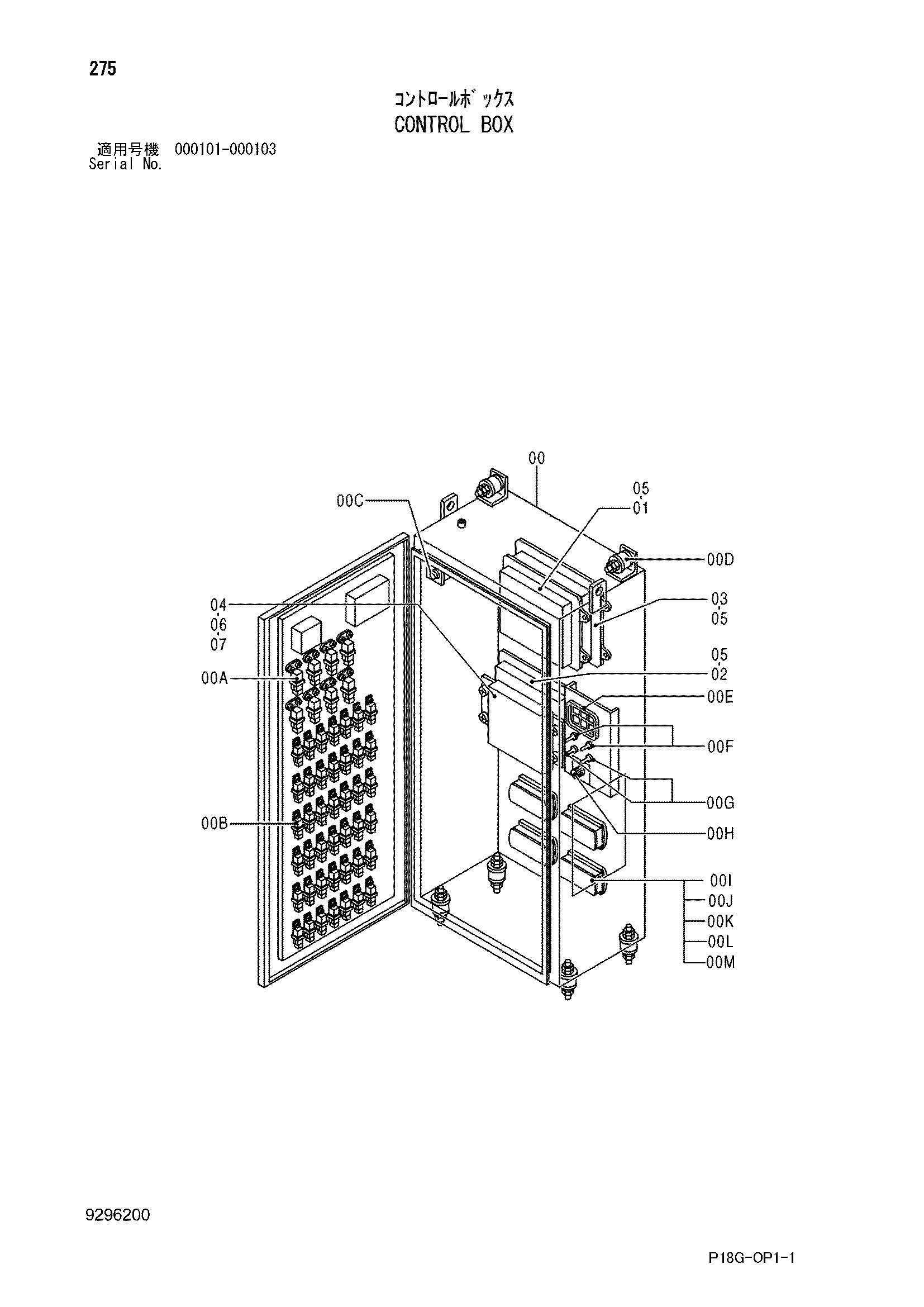

Заводская схема «Управление короб» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9296200 | Короб управление | 1 |
| 00A | 4352729 | Реле | 8 |
| 00B | 4414207 | Реле | 42 |
| 00C | 4406430 | Выключатель концевой | 1 |
| 00D | 4394873 | Резиновая подушка | 6 |
| 00E | 4656200 | Фонарь инспектион | 1 |
| 00F | 4381471 | Выключатель | 2 |
| 00G | 4381472 | Выключатель | 2 |
| 00H | 4354242 | Выключатель | 1 |
| 00I | 4195593 | Предохранитель (5A) | 33 |
| 00J | 4195594 | Предохранитель (10A) | 26 |
| 00K | 4195595 | Предохранитель (15A) | 12 |
| 00L | 4195596 | Предохранитель (20A) | 4 |
| 00M | 4195597 | Предохранитель (30A) | 5 |
| 01 | 9289398 | Контроллер (MC2/C1) | 1 |
| 02 | 9289399 | Контроллер (EHU) | 1 |
| 03 | 9289400 | Контроллер (HMU) | 1 |
| 04 | 4623303 | Амплифиер (CSU) | 1 |
| 05 | J260625 | Болт с шайбой | 12 |
| 05A | J900625 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | M500605 | Гайка | 4 |
| 07 | J222006 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
