Принадлежности привод(задний) — HITACHI EX8000

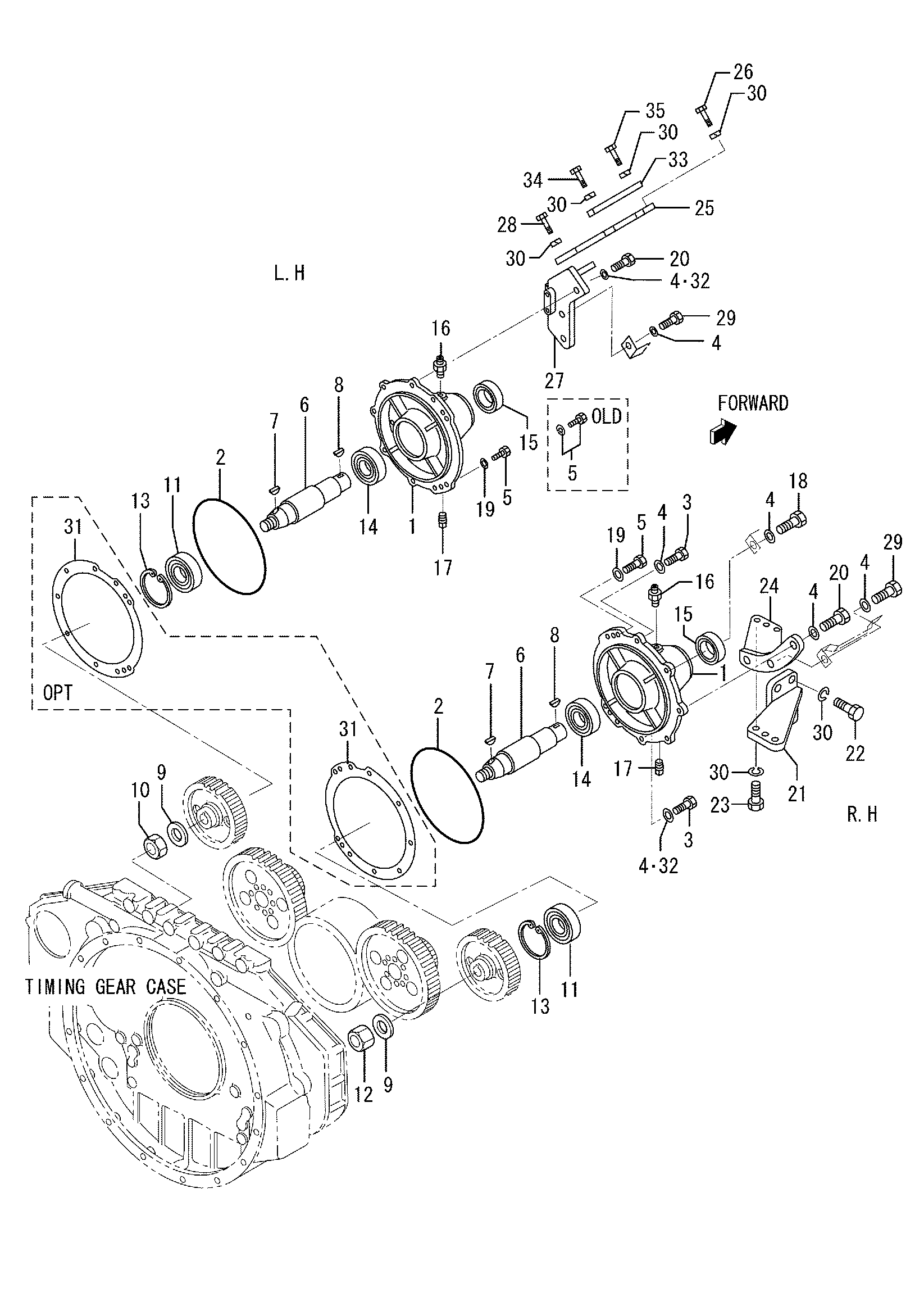

Заводская схема «Принадлежности привод(задний)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3752543100	Корпус, привод	1
1	H3752563100	Корпус, привод	2
1	H3752573100	Корпус, привод	2
2	H3752503600	Уплотнительное кольцо	2
3	HF103512050	Болт	3
4	HF251512000	Пружинная шайба	10
4	H3752507900	Шайба	10
4	H3752507901	Шайба	10
4	H3752507901	Шайба	7
5	HF180512035	Болт, W/шайба	4
5	HF103512035	Болт	4
6	H3772515300	Вал, привод	2
7	HF287007025	Шпонка, воодруфф	2
8	HF287010032	Шпонка, воодруфф	2
9	H3752500600	Шайба	2
10	H9410401100	Гайка	1
11	HF801006309	Подшипник, шарик	2
12	H9410401100	Гайка	1
13	HF320210000	Кольцо, стопорный	2
14	HF800606210	Подшипник, шарик	2
15	H3752503400	Уплотнение, масляный	2
15	H3752513400	Уплотнение, масляный	2
16	H4750055701	Разъём	2
17	H0482771300	Пробка, таперед	2
18	HF103512055	Болт	1
19	H3752507900	Шайба	4
19	H3752507901	Шайба	4
20	HF103512065	Болт	4
21	H3781107100	Кронштейн, правый	1
22	HF103512045	Болт	4
23	HF103512040	Болт	3
24	H3781107200	Кронштейн, правый	1
25	H3781107300	Кронштейн, левый	1
25	H3781117300	Кронштейн, левый	1
26	HF103512035	Болт	2
26	HF103512035	Болт	1
27	H3781107400	Кронштейн, левый	1
28	HF103512040	Болт	3
29	HF103512070	Болт	2
30	HF251512000	Пружинная шайба	12
30	H5534000600	Шайба	12
30	H5534000600	Шайба	13
31	H3752505300	Прокладка	2
32	H5534000600	Шайба	3
33	H3781107600	Кронштейн, левый	1
34	HF103512050	Болт	1
35	HF103512030	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
