Электрооборудование (правый)(1-3) — HITACHI EX8000

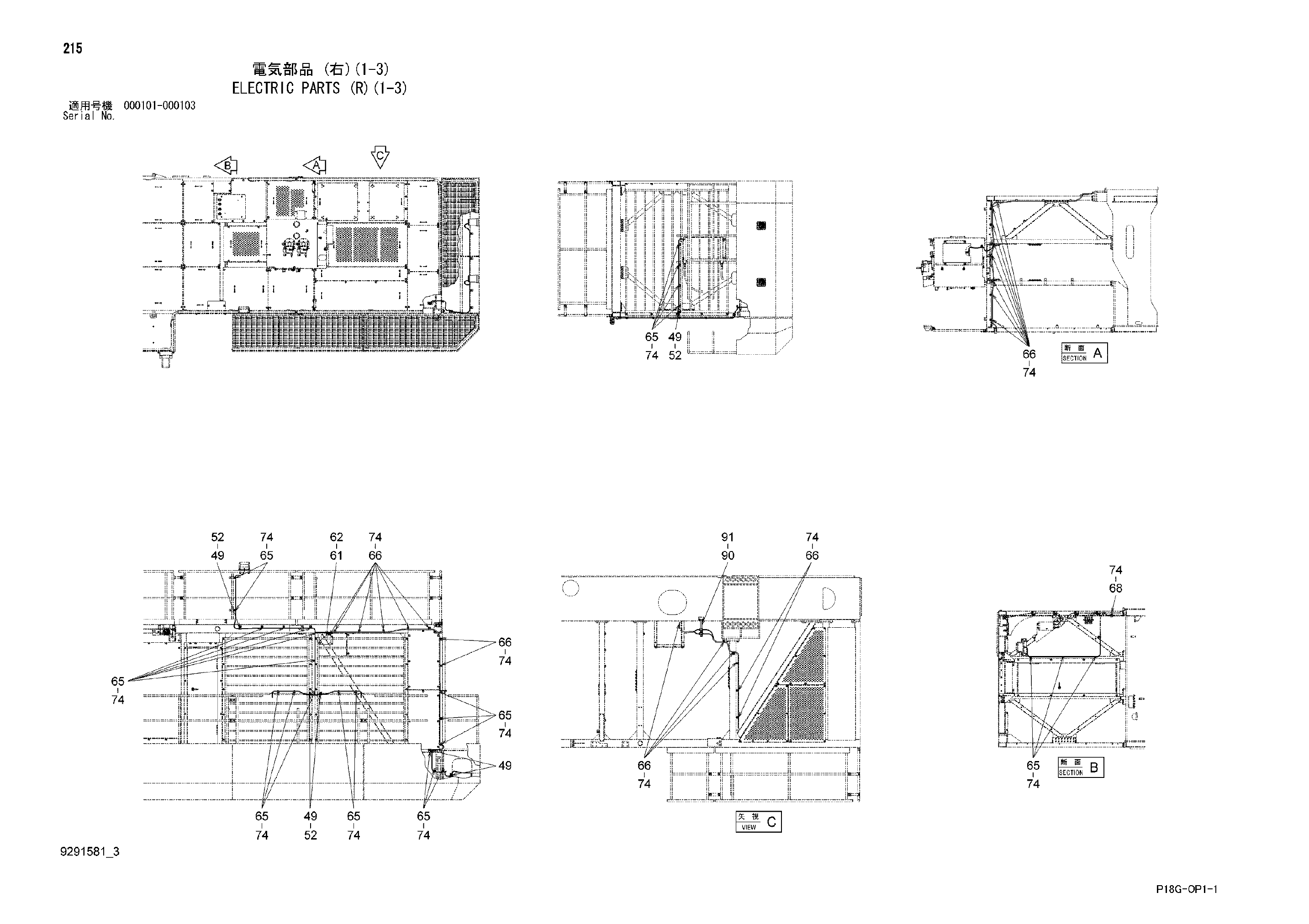

Заводская схема «Электрооборудование (правый)(1-3)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 49 | 4448037 | Кронштейн | 8 |
| 52 | J271025 | Болт с шайбой | 7 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 61 | 4624036 | Крышка | 1 |
| 62 | J271020 | Болт с шайбой | 3 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 4190261 | Зажим | 25 |
| 66 | 4190253 | Зажим | 30 |
| 68 | 4192035 | Зажим | 3 |
| 74 | J271025 | Болт с шайбой | 61 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 90 | 8115056 | Кронштейн | 1 |
| 91 | J271030 | Болт с шайбой | 2 |
| 91A | J901030 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
