Гидробак (1-2) — HITACHI EX8000

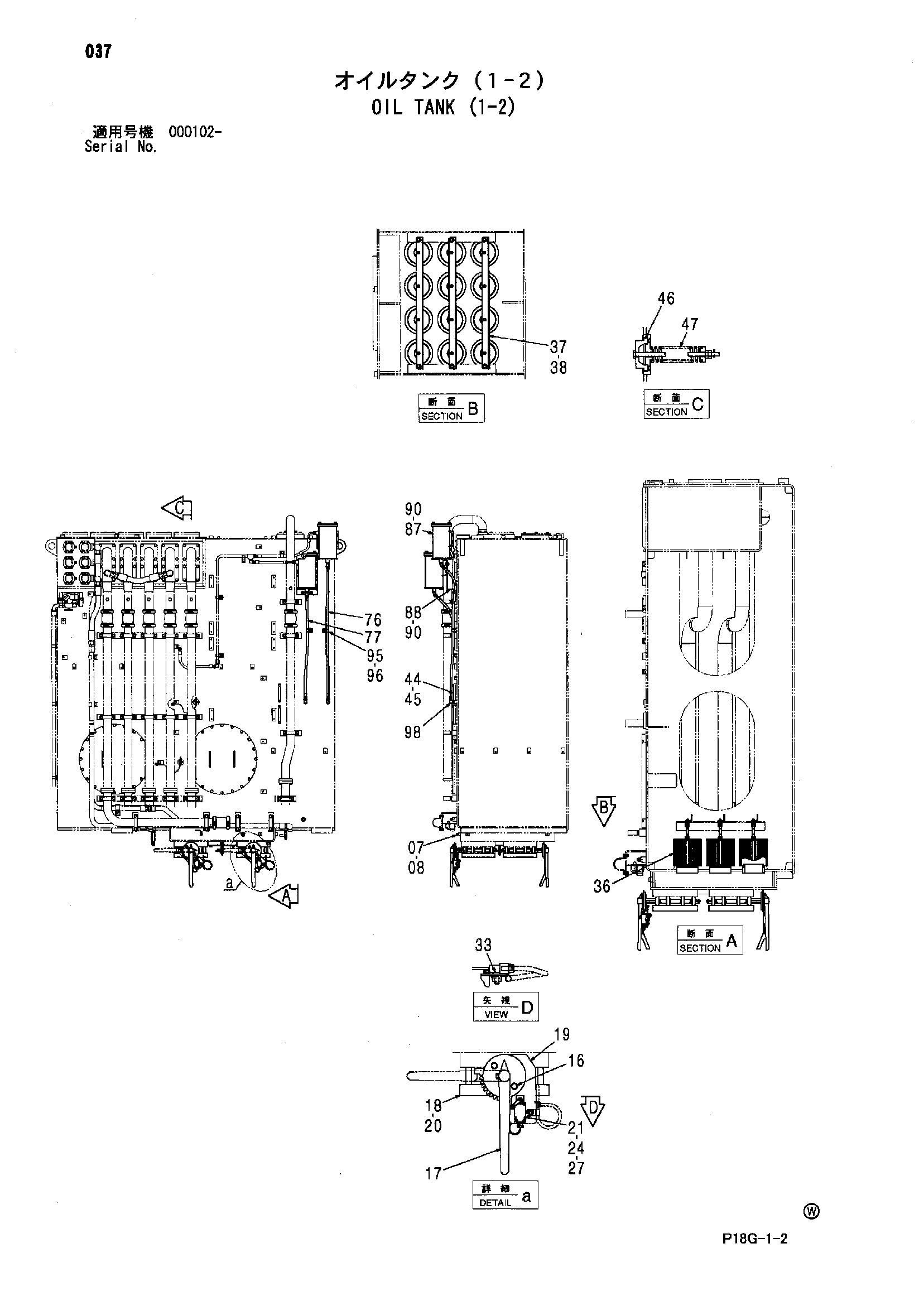

Заводская схема «Гидробак (1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4250260 | Датчик | 1 |
| 08 | 4250261 | Прокладка | 1 |
| 16 | J271040 | Болт с шайбой | 8 |
| 16A | J901040 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4646794 | Клапан | 4 |
| 18 | M342011 | Болт с внутренним шестигранником | 32 |
| 19 | 3107256 | Кронштейн | 4 |
| 20 | 4445187 | Фланец | 4 |
| 21 | 4298612 | Выключатель концевой | 4 |
| 24 | A590106 | Плоская шайба | 16 |
| 27 | J900616 | Болт | 16 |
| 33 | 4257159 | Кронштейн | 4 |
| 36 | 4432753 | Всасывающий фильтр | 12 |
| 37 | 4612924 | Кронштейн | 3 |
| 38 | J281030 | Болт с шайбой | 6 |
| 38A | J901030 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 44 | 8053499 | Указатель уровня | 2 |
| 44A | 4100967 | Болт | 2 |
| 45 | 449558 | Уплотнительная шайба | 8 |
| 46 | 4153549 | Уплотнительное кольцо | 10 |
| 47 | 4620191 | Клапан | 10 |
| 76 | 4297876 | Шланг | 1 |
| 77 | 4289359 | Шланг | 1 |
| 88 | 8094973 | Кронштейн | 1 |
| 90 | J271225 | Болт с шайбой | 12 |
| 90A | J901225 | Болт | 1 |
| 90B | J222012 | Шайба | 1 |
| 95 | J271030 | Болт с шайбой | 2 |
| 95A | J901030 | Болт | 1 |
| 95B | J222010 | Шайба | 1 |
| 96 | 4190262 | Зажим | 2 |
| 98 | A852344 | Угловой штуцер | 2 |
| 98A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
