Топливные трубопроводы (правый) — HITACHI EX8000

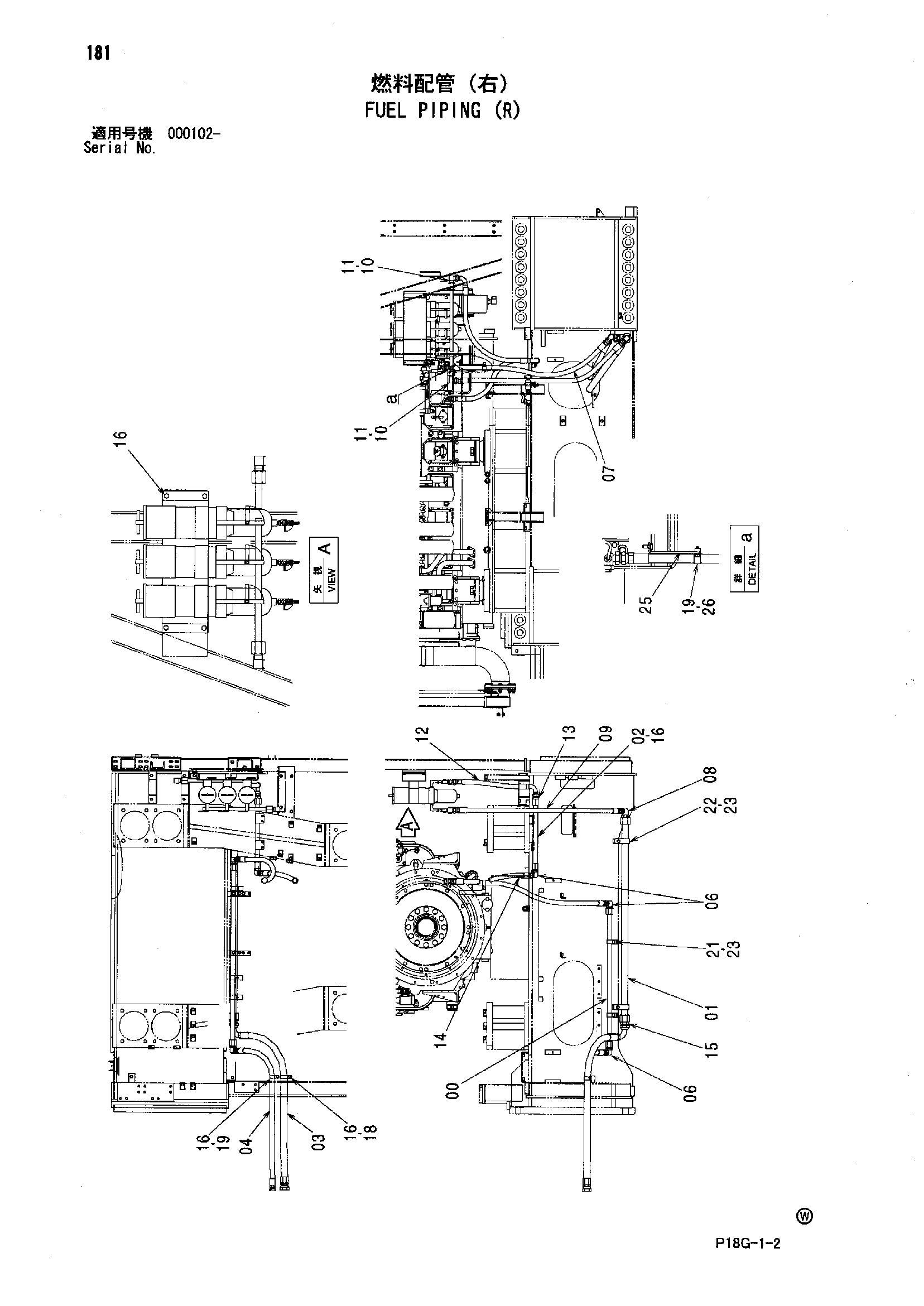

Заводская схема «Топливные трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762498 | Трубка | 1 |
| 01 | 9762499 | Трубка | 1 |
| 02 | 9762528 | Трубка | 1 |
| 03 | 4620376 | Шланг | 1 |
| 04 | 4486980 | Шланг | 1 |
| 06 | 4102104 | Угловой штуцер | 3 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4620375 | Шланг | 1 |
| 08 | 4250039 | Угловой штуцер | 1 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4485164 | Шланг | 1 |
| 10 | 4433929 | Разъём S | 2 |
| 11 | 94-1405 | Угловой штуцер | 2 |
| 12 | 4620551 | Шланг | 1 |
| 13 | 4042034 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4631461 | Шланг | 1 |
| 15 | 4042036 | Адаптер | 1 |
| 15A | 4037888 | Уплотнительное кольцо | 1 |
| 16 | J271025 | Болт с шайбой | 10 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4193848 | Зажим | 1 |
| 19 | 4190264 | Зажим | 2 |
| 21 | 4053598 | Хомут трубки | 2 |
| 22 | 4053697 | Хомут трубки | 2 |
| 23 | J271275 | Болт с шайбой | 4 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 9763850 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 1 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
