Оил-коолер — HITACHI EX8000

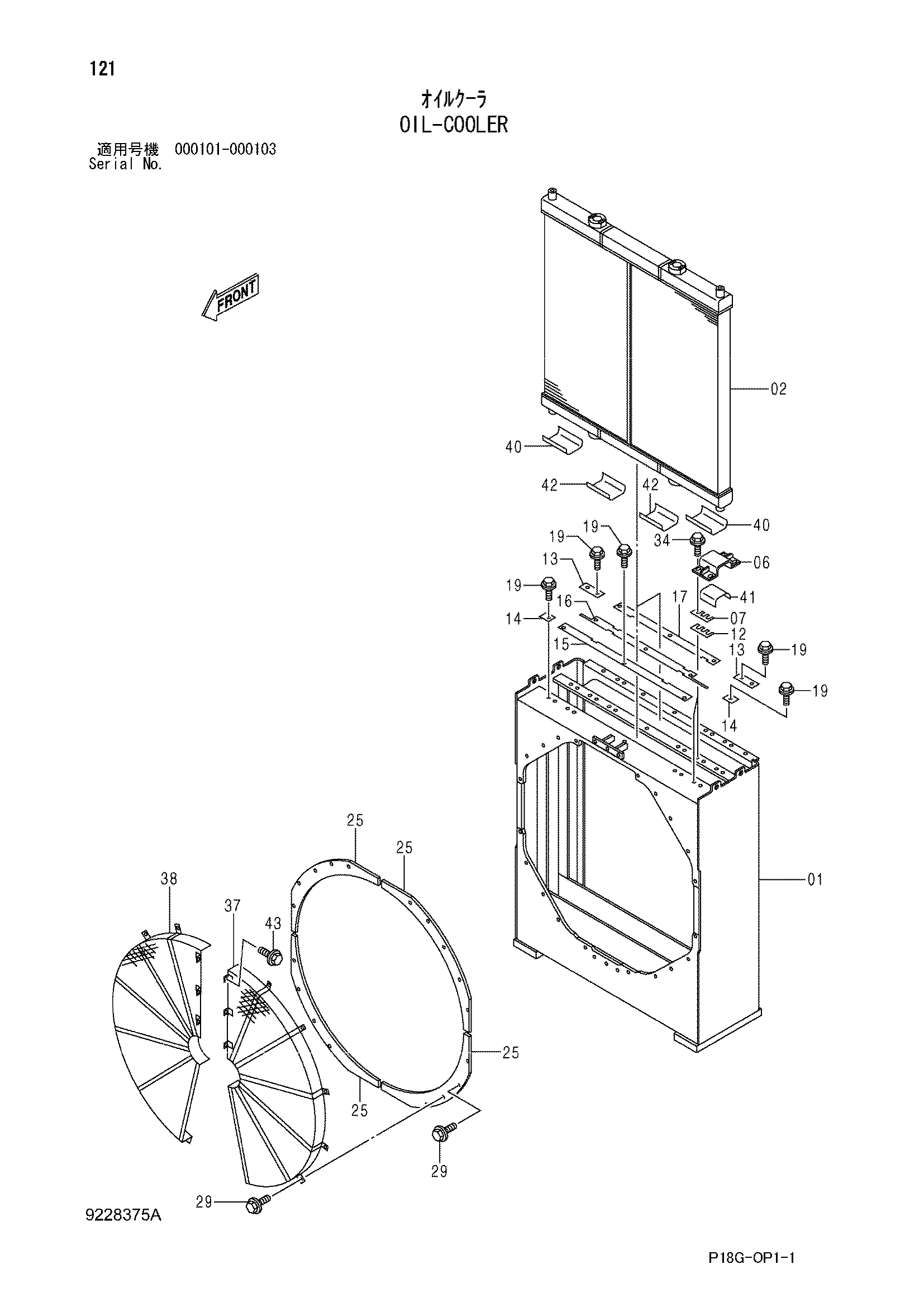

Заводская схема «Оил-коолер» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5011241 | Рама | 1 |
| 02 | 4665529 | Масляный радиатор | 2 |
| 06 | 9760847 | Хомут | 4 |
| 07 | 4412103 | Регулировочная шайба 0.5mm | 40 |
| 12 | 4455801 | Регулировочная шайба 3.2mm | 8 |
| 13 | 4488640 | Крышка | 2 |
| 14 | 4603913 | Пластина | 4 |
| 15 | 4666218 | Пластина | 1 |
| 16 | 4666217 | Пластина | 1 |
| 17 | 4666216 | Пластина | 1 |
| 19 | J271235 | Болт с шайбой | 17 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 25 | 4602459 | Пластина | 4 |
| 29 | J271240 | Болт с шайбой | 20 |
| 29A | J901240 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 34 | J271245 | Болт с шайбой | 16 |
| 34A | J901245 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 37 | 4663158 | Сетка | 1 |
| 38 | 4663166 | Сетка | 1 |
| 40 | 4604544 | Резиновая прокладка | 4 |
| 41 | 4464136 | Резиновая прокладка | 4 |
| 42 | 4666183 | Резиновая прокладка | 4 |
| 43 | J271230 | Болт с шайбой | 3 |
| 43A | J901230 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
