Ступень (насос)(левый) — HITACHI EX8000

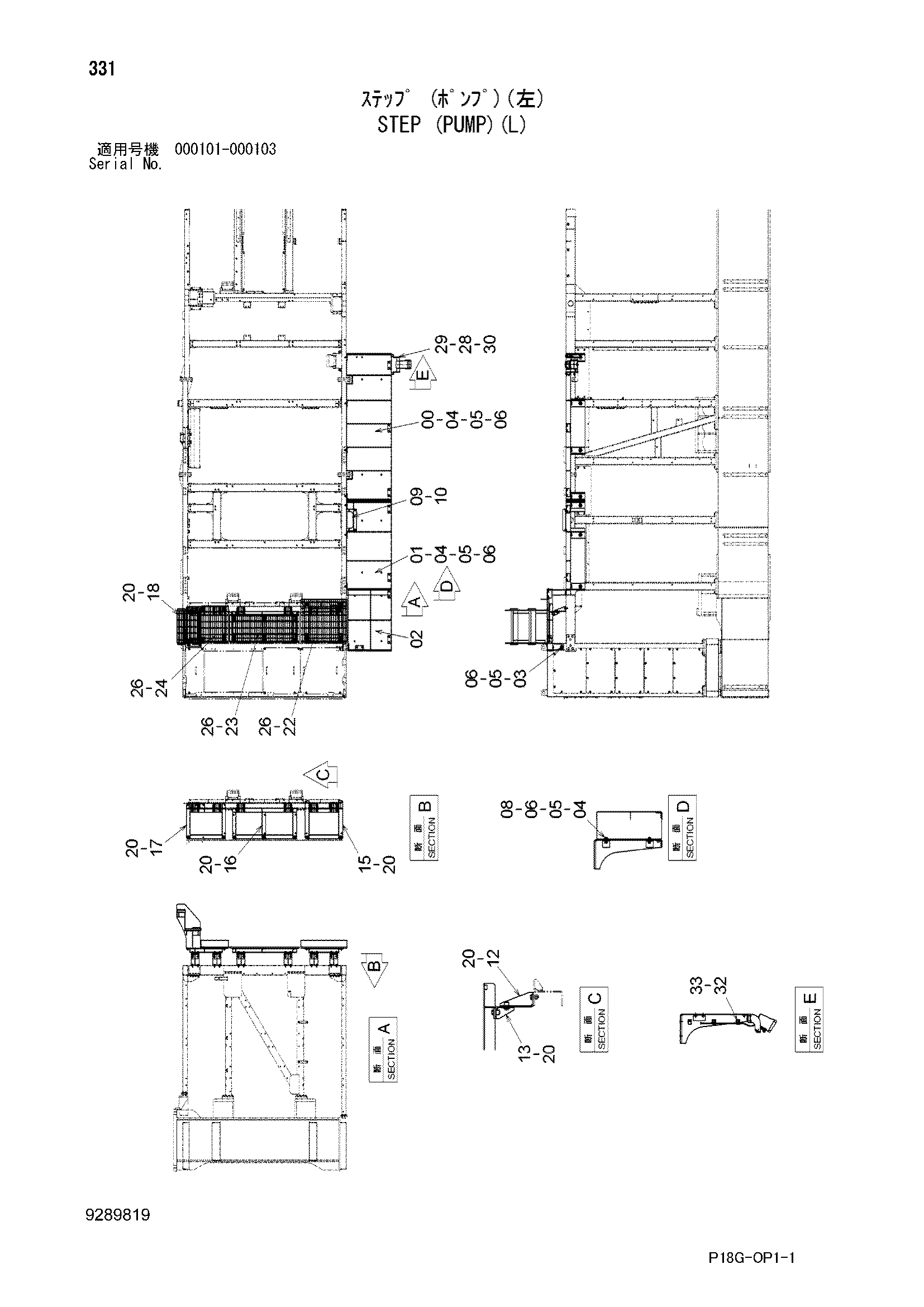

Заводская схема «Ступень (насос)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046728 | Кронштейн | 1 |
| 02 | 7046705 | Кронштейн | 1 |
| 04 | J281240 | Болт с шайбой | 2 |
| 04A | J901240 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | 9762863 | Кронштейн | 1 |
| 07 | J281235 | Болт с шайбой | 12 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | J281230 | Болт с шайбой | 2 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 7045809 | Ступень | 1 |
| 11 | 8097183 | Ступень | 1 |
| 12 | 7046727 | Ступень | 1 |
| 13 | 8097184 | Ступень | 1 |
| 14 | 7046721 | Ступень | 1 |
| 15 | J281030 | Болт с шайбой | 20 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 8113093 | Кронштейн | 1 |
| 18 | J271225 | Болт с шайбой | 2 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
