Кран детали — HITACHI EX8000

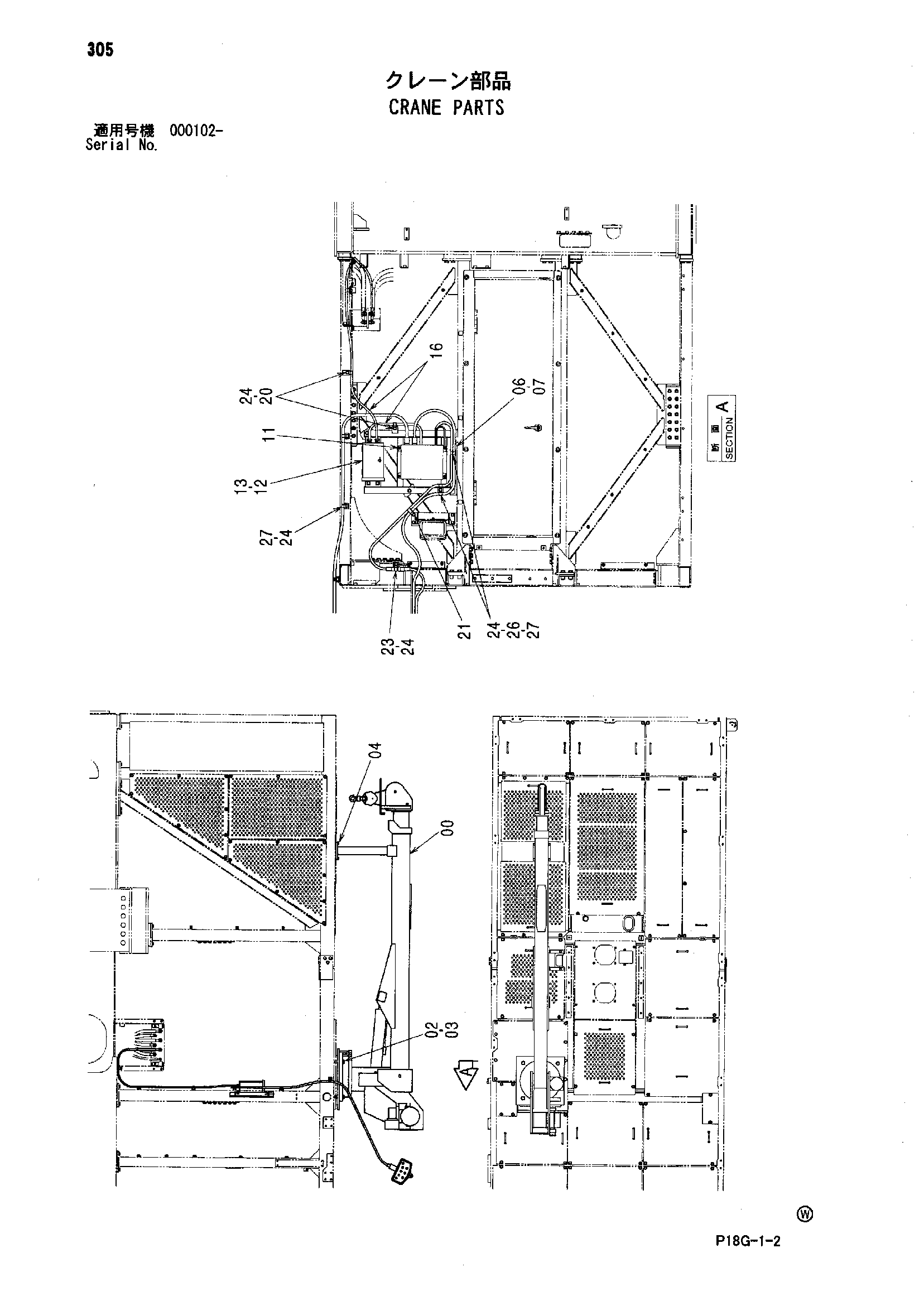

Заводская схема «Кран детали» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4412467 | Кран | 1 |
| 02 | J222020 | Шайба | 4 |
| 03 | J922090 | Болт | 4 |
| 04 | J271240 | Болт с шайбой | 4 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 7046241 | Кронштейн | 1 |
| 07 | J271240 | Болт с шайбой | 5 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 4433081 | Короб выключатель | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4618208 | Жгут проводов | 1 |
| 20 | 4190275 | Зажим | 4 |
| 21 | 4190282 | Зажим | 1 |
| 23 | 4192035 | Зажим | 1 |
| 24 | J271025 | Болт с шайбой | 10 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4190253 | Зажим | 2 |
| 27 | 4190273 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
