Лубрикатор трубопроводы — HITACHI EX8000

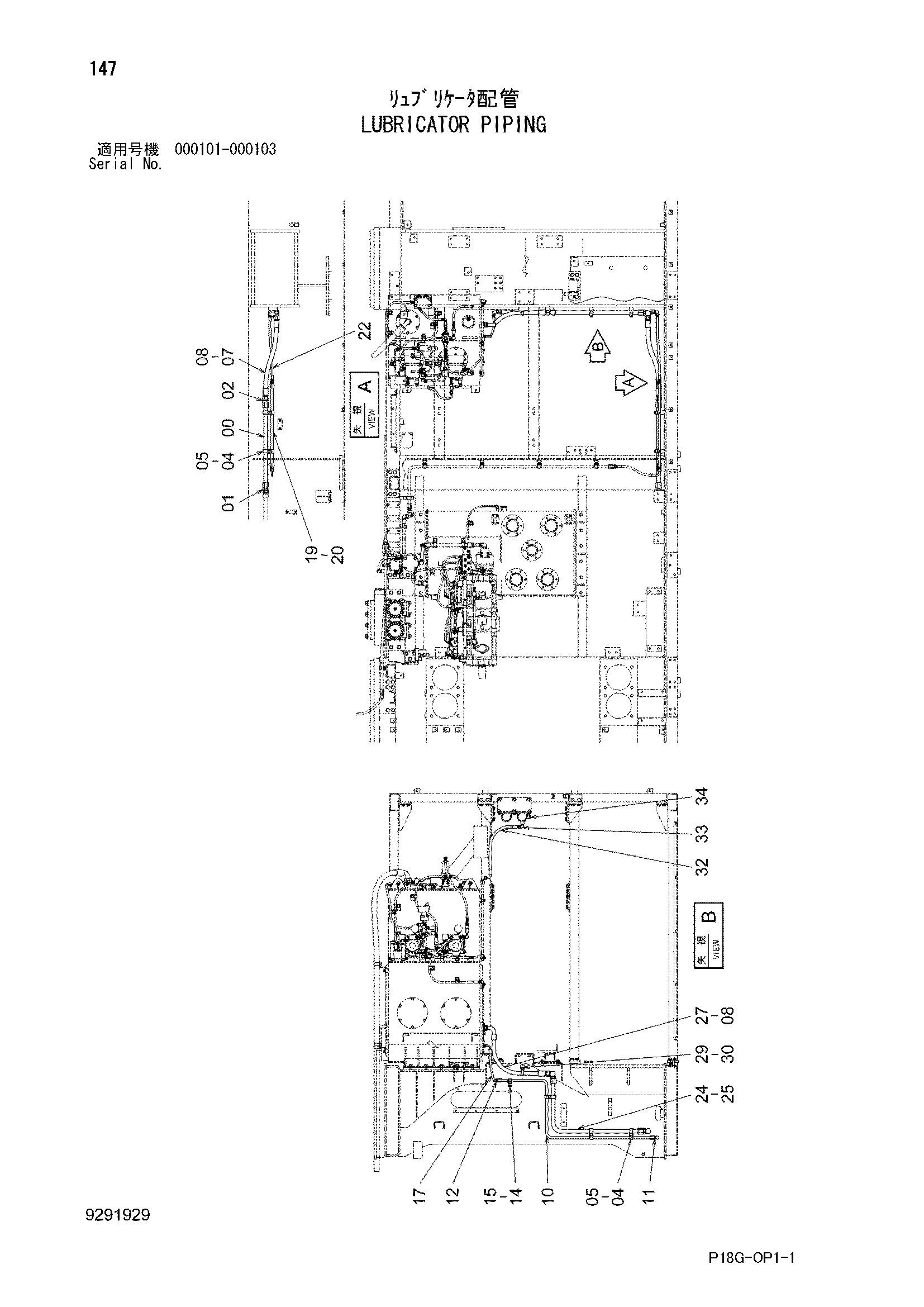

Заводская схема «Лубрикатор трубопроводы» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763189 | Трубка | 1 |
| 01 | 4042034 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | A853188 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4485222 | Хомут трубки | 5 |
| 05 | J271265 | Болт с шайбой | 5 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4636853 | Шланг | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | 9765661 | Трубка | 1 |
| 11 | A852344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4190125 | Хомут трубки | 1 |
| 15 | J271050 | Болт с шайбой | 1 |
| 15A | J901050 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4451991 | Шланг | 1 |
| 19 | 9763176 | Трубка | 1 |
| 20 | A852144 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4227025 | Шланг | 1 |
| 24 | 9765621 | Трубка | 1 |
| 25 | A853388 | Угловой штуцер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4227090 | Шланг | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J271025 | Болт с шайбой | 1 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4460015 | Шланг | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A885003 | Пробка | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
