Топливный система(деталь-2) — HITACHI EX8000

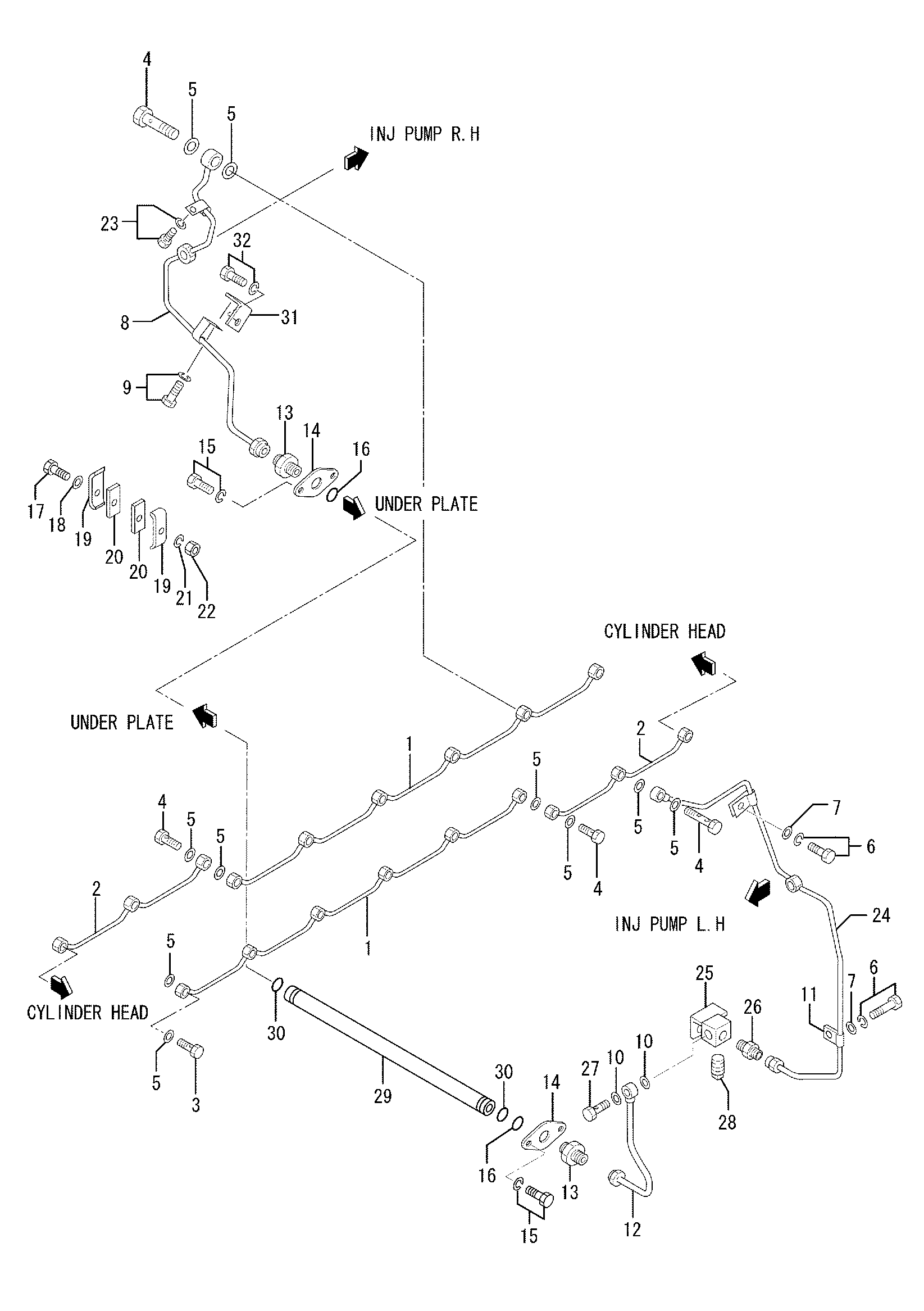

Заводская схема «Топливный система(деталь-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3776104100 | Трубка, топливный леак-офф | 2 |
| 2 | H3786104200 | Трубка, топливный леак-офф | 2 |
| 3 | H3253609400 | Болт, проушина | 12 |
| 4 | H34A3626100 | Болт, проушина | 4 |
| 5 | H0594601001 | Шайба, сеалинг | 36 |
| 6 | HF180510016 | Болт, W/шайба | 2 |
| 7 | HF250010000 | Шайба, плаин | 2 |
| 8 | H3786218400 | Трубка, топливный леак | 1 |
| 9 | HF180510016 | Болт, W/шайба | 1 |
| 10 | H0594601401 | Шайба, сеалинг | 2 |
| 11 | HMH020431 | Зажим | 1 |
| 12 | H3786208500 | Трубка, топливный леак | 1 |
| 13 | HF454010000 | Разъём | 2 |
| 14 | H3786208600 | Фланец | 2 |
| 15 | HF180512030 | Болт, W/шайба | 4 |
| 16 | HF315004000 | Уплотнительное кольцо | 2 |
| 17 | HF103510035 | Болт | 5 |
| 18 | HF250010000 | Шайба, плаин | 5 |
| 19 | H3726101700 | Хомут | 10 |
| 20 | H3726101800 | Сиденье | 10 |
| 21 | HF251510000 | Пружинная шайба | 5 |
| 22 | HF230010000 | Гайка | 5 |
| 23 | HF180512020 | Болт, W/шайба | 3 |
| 24 | H3776222800 | Трубка, топливный леак | 1 |
| 25 | H3776202900 | Разъём, леак | 1 |
| 25 | H3786202900 | Разъём, леак | 1 |
| 26 | HF454010000 | Разъём | 1 |
| 27 | HF461014000 | Болт, проушина | 1 |
| 28 | HF500626000 | Пробка, таперед | 1 |
| 29 | H3786208100 | Трубка, топливный | 1 |
| 30 | HF315002200 | Уплотнительное кольцо | 2 |
| 31 | H3776213100 | Стойка | 1 |
| 32 | HF180512030 | Болт, W/шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
