Основные гидролинии (2-2) — HITACHI EX8000

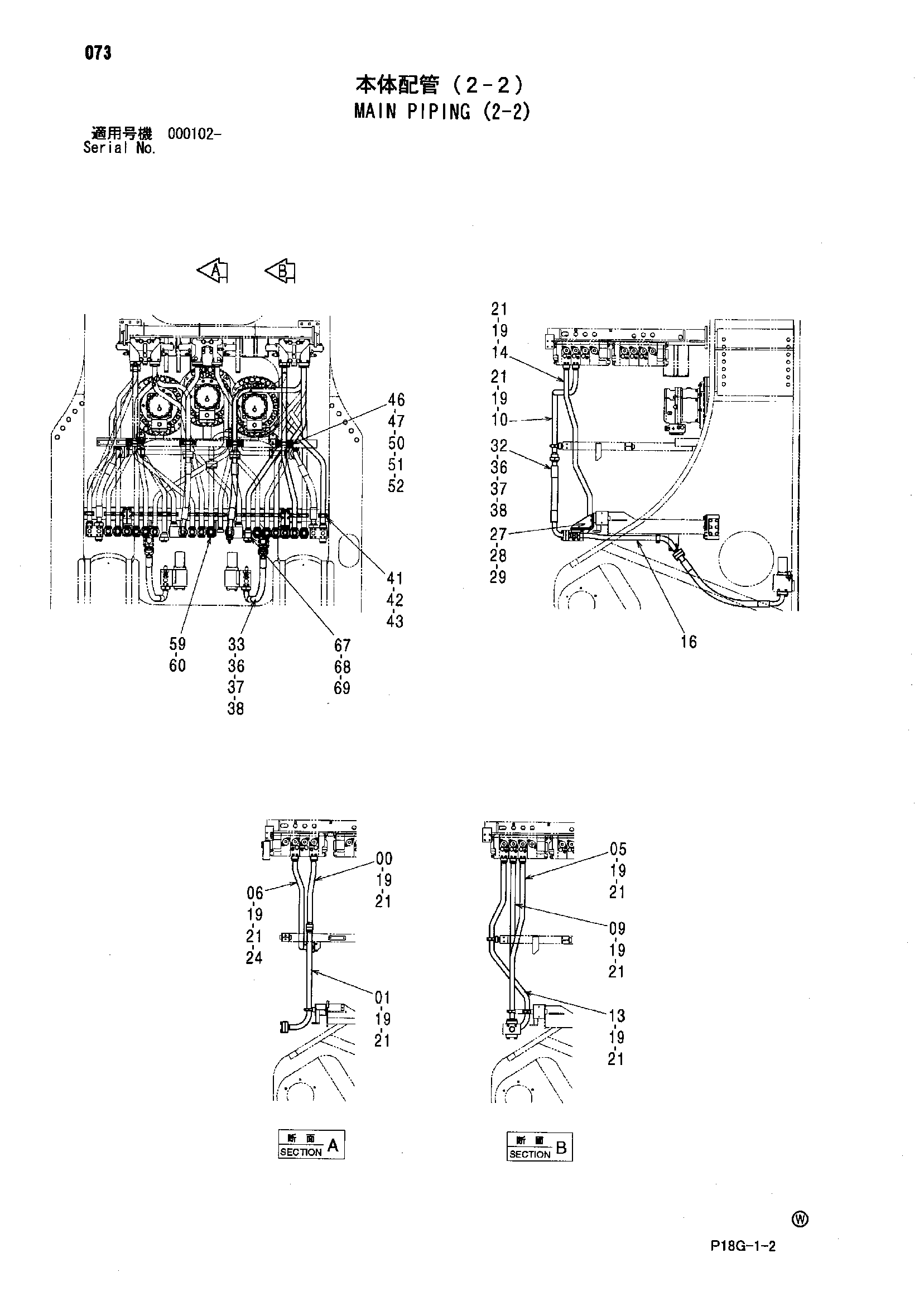

Заводская схема «Основные гидролинии (2-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093992 | Трубка | 1 |
| 01 | 8094337 | Трубка | 1 |
| 05 | 8094004 | Трубка | 1 |
| 06 | 8094142 | Трубка | 1 |
| 09 | 8094006 | Трубка | 1 |
| 10 | 8094005 | Трубка | 1 |
| 13 | 8094008 | Трубка | 1 |
| 14 | 8094007 | Трубка | 1 |
| 16 | 8094222 | Трубка | 1 |
| 19 | M342065 | Болт с внутренним шестигранником | 40 |
| 21 | 4292385 | Уплотнительное кольцо | 10 |
| 24 | 3081190 | Блок | 1 |
| 27 | 8094759 | Кронштейн | 1 |
| 28 | J921445 | Болт | 4 |
| 29 | J222014 | Шайба | 4 |
| 32 | 4395601 | Шланг | 1 |
| 33 | 4612238 | Шланг | 1 |
| 36 | 4169565 | Разъёмный фланец | 8 |
| 37 | 4292385 | Уплотнительное кольцо | 4 |
| 38 | M342065 | Болт с внутренним шестигранником | 16 |
| 41 | 4357265 | Хомут трубки | 22 |
| 42 | J921402 | Болт | 22 |
| 43 | J222014 | Шайба | 22 |
| 46 | 4399117 | Регулировочная шайба 1.6mm | 4 |
| 47 | 4399119 | Регулировочная шайба 2.3mm | 4 |
| 50 | 4617177 | Пластина | 2 |
| 51 | J921460 | Болт | 4 |
| 52 | J222014 | Шайба | 4 |
| 59 | 4169565 | Разъёмный фланец | 26 |
| 60 | M342065 | Болт с внутренним шестигранником | 52 |
| 67 | 3103049 | Фланец | 1 |
| 68 | M342065 | Болт с внутренним шестигранником | 4 |
| 69 | 4292385 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
