Стрела угол указатель — HITACHI EX8000

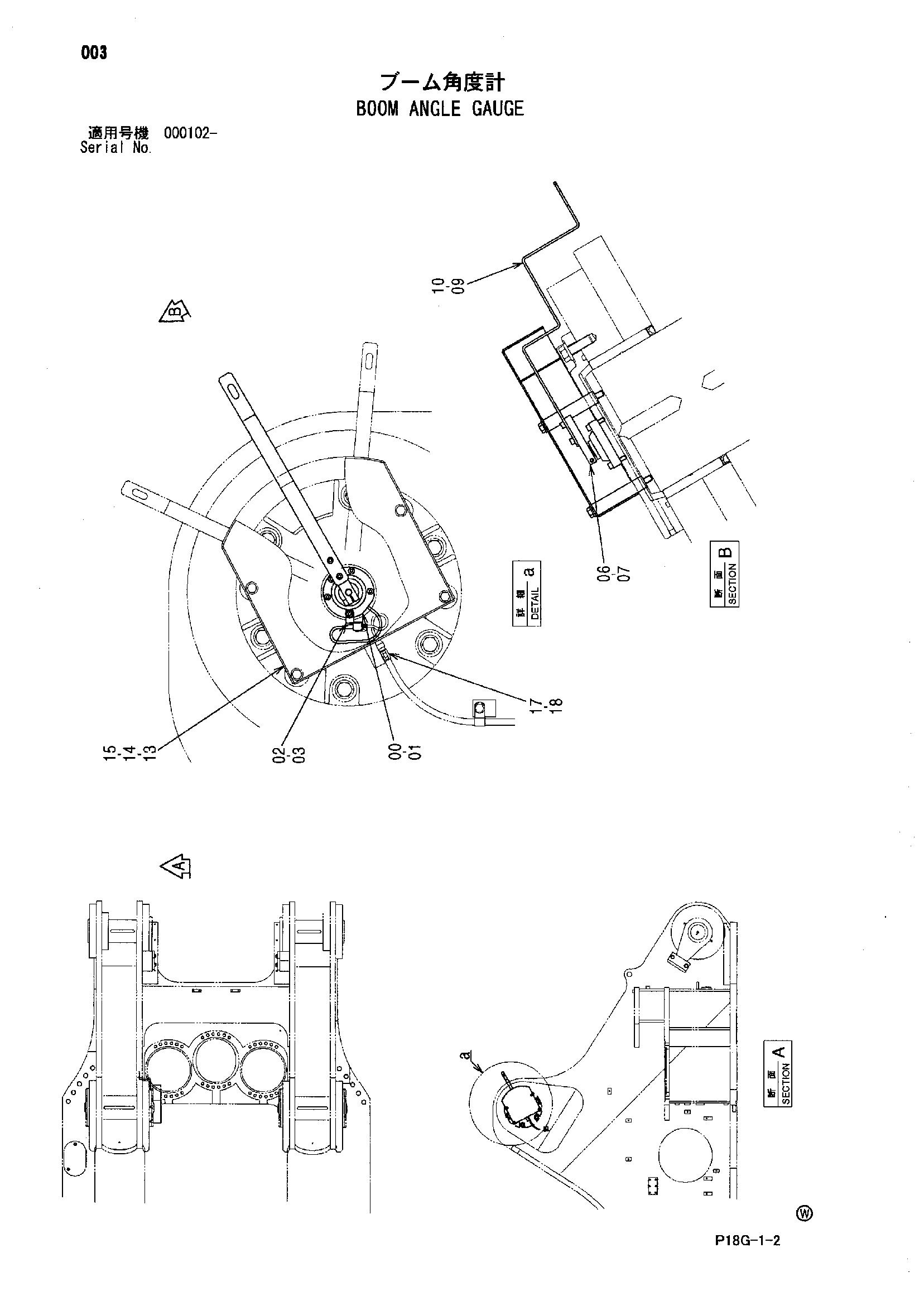

Заводская схема «Стрела угол указатель» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9242100 | Стрела угол указатель | 1 | |
| 00 | 4476333 | Датчик угла | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 5 |
| 02 | 4257159 | Кронштейн | 1 |
| 03 | J222008 | Шайба | 1 |
| 06 | 4622864 | Рычаг | 1 |
| 07 | M340825 | Болт с внутренним шестигранником | 1 |
| 09 | 4623129 | Рычаг | 1 |
| 10 | M340820 | Болт с внутренним шестигранником | 2 |
| 13 | 8097219 | Крышка | 1 |
| 14 | J901210 | Болт | 4 |
| 15 | J222012 | Шайба | 4 |
| 17 | 4190272 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
