Быстрый заправка система — HITACHI EX8000

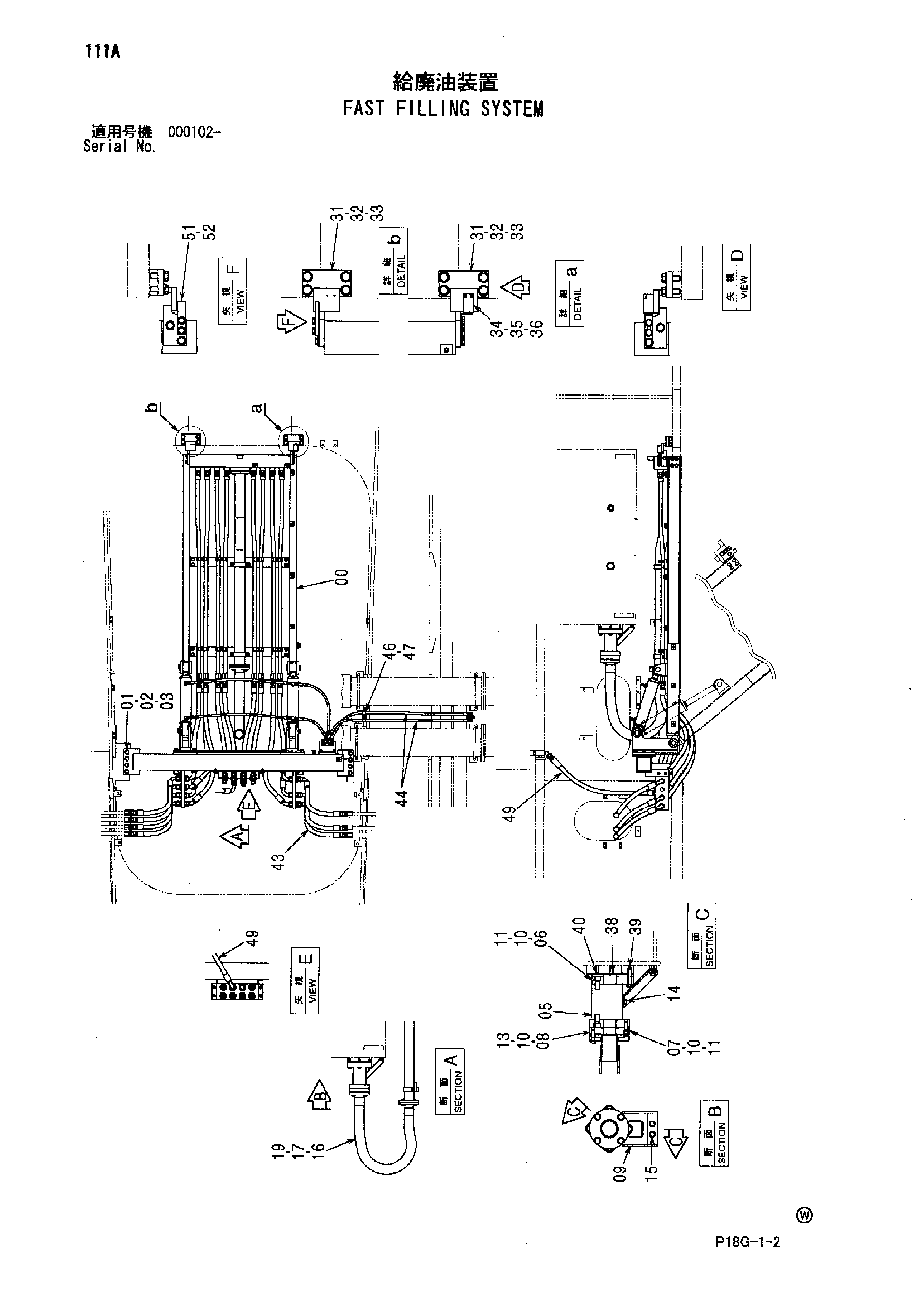

Заводская схема «Быстрый заправка система» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921665 | Болт | 8 |
| 02 | 4114405 | Шайба | 16 |
| 03 | J950016 | Гайка | 8 |
| 05 | 4193680 | Обратный клапан | 1 |
| 06 | 3088597 | Фланец | 1 |
| 07 | 3102754 | Фланец | 1 |
| 08 | 3102755 | Фланец | 1 |
| 09 | 8097228 | Кронштейн | 1 |
| 10 | A811060 | Уплотнительное кольцо | 4 |
| 11 | J781635 | Болт с внутренним шестигранником | 8 |
| 13 | J781235 | Болт с внутренним шестигранником | 4 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4623019 | Шланг | 1 |
| 17 | 4153543 | Уплотнительное кольцо | 2 |
| 19 | J271245 | Болт с шайбой | 8 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 31 | 9762113 | Ограничитель | 2 |
| 32 | J921645 | Болт | 8 |
| 33 | 4114405 | Шайба | 8 |
| 34 | 4318956 | Выключатель | 1 |
| 35 | M430430 | Винт | 2 |
| 36 | A590104 | Плоская шайба | 2 |
| 38 | 4625241 | Пластина | 1 |
| 39 | J271265 | Болт с шайбой | 4 |
| 39A | J901265 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4625276 | Уплотнительное кольцо | 1 |
| 43 | 4310094 | Шланг | 7 |
| 44 | 4248611 | Шланг | 2 |
| 46 | 4190253 | Зажим | 2 |
| 47 | J271030 | Болт с шайбой | 1 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4319140 | Шланг | 1 |
| 51 | 4208658 | Ограничитель | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
