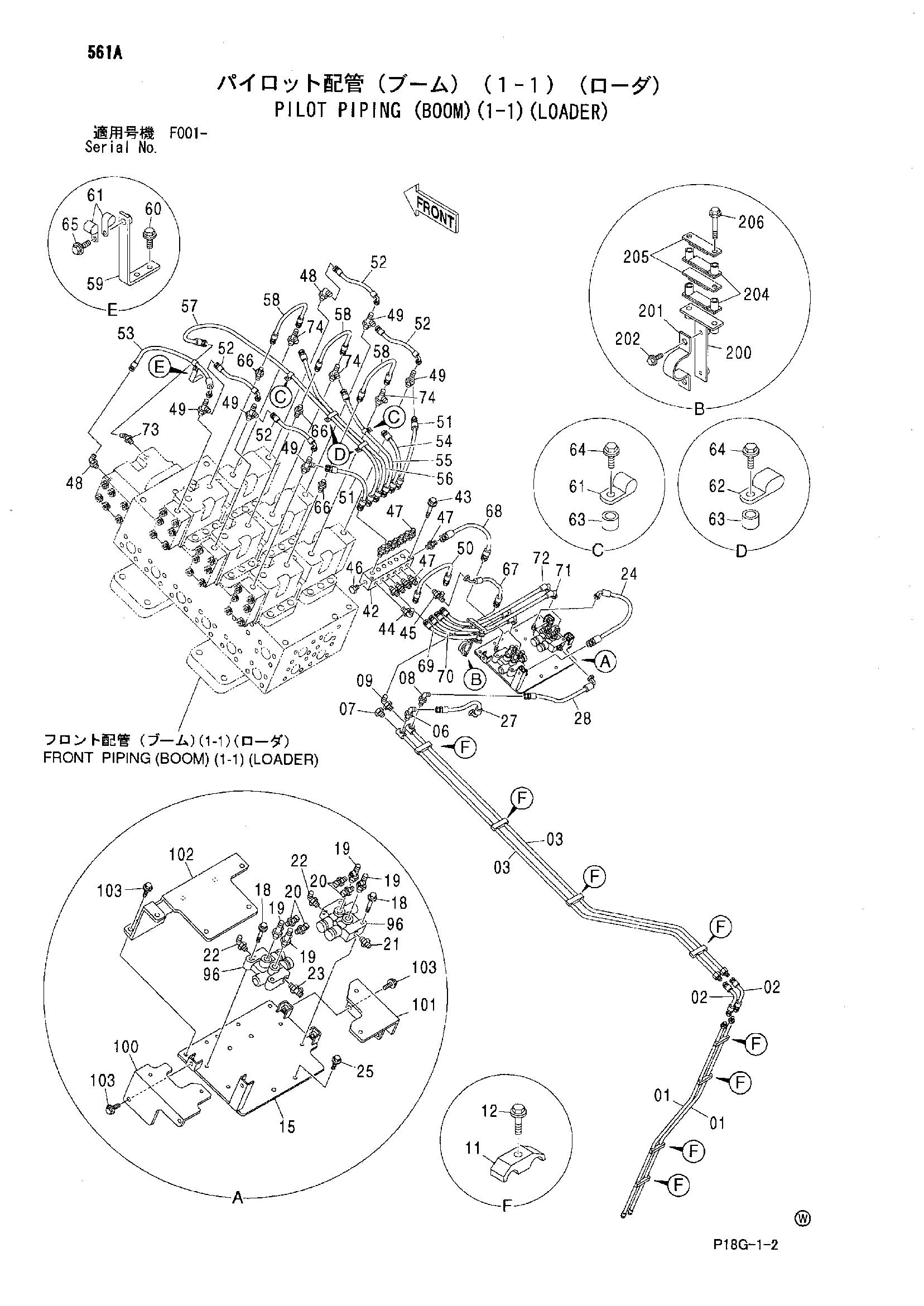

Пилотные гидролинии (стрела)(1-1)(погрузчик) — HITACHI EX8000
Заводская схема «Пилотные гидролинии (стрела)(1-1)(погрузчик)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9763088 | Трубка | 2 |
| 02 | 4266473 | Шланг | 2 |
| 03 | 9763087 | Трубка | 2 |
| 06 | A852232 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A885003 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852332 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4053593 | Хомут трубки | 8 |
| 12 | J271050 | Болт с шайбой | 8 |
| 12A | J901050 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 8100931 | Панель | 1 |
| 18 | J260860 | Болт с шайбой | 4 |
| 18A | J900860 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4364784 | Тройник | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4436535 | Датчик давления | 4 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4313239 | Шланг | 1 |
| 25 | J271230 | Болт с шайбой | 4 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4245112 | Шланг | 1 |
| 28 | 4313238 | Шланг | 1 |
| 42 | 3102998 | Коллектор | 1 |
| 43 | J271070 | Болт с шайбой | 2 |
| 43A | J901070 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A852333 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852433 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A885002 | Пробка | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852122 | Адаптер | 11 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852322 | Угловой штуцер | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852422 | Тройник | 5 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4290170 | Шланг | 1 |
| 51 | 4325549 | Шланг | 2 |
| 52 | 4330962 | Шланг | 4 |
| 53 | 4313246 | Шланг | 1 |
| 54 | 4301435 | Шланг | 1 |
| 55 | 4324157 | Шланг | 1 |
| 56 | 4249353 | Шланг | 1 |
| 57 | 4317685 | Шланг | 1 |
| 58 | 4245115 | Шланг | 3 |
| 59 | 9763082 | Кронштейн | 1 |
| 60 | J271025 | Болт с шайбой | 2 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4190272 | Зажим | 4 |
| 62 | 4208479 | Зажим | 2 |
| 63 | 4624401 | Проставка | 4 |
| 64 | J271035 | Болт с шайбой | 4 |
| 64A | J901035 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271030 | Болт с шайбой | 1 |
| 65A | J901030 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | A852132 | Адаптер | 3 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4341093 | Шланг | 1 |
| 68 | 4214482 | Шланг | 1 |
| 69 | 4368490 | Шланг | 1 |
| 70 | 4624496 | Шланг | 1 |
| 71 | 4313244 | Шланг | 1 |
| 72 | 4308290 | Шланг | 1 |
| 73 | A852332 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | A852432 | Тройник | 3 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 96 | 9242785 | Электромагнитный клапан | 2 |
| 100 | 8100980 | Крышка | 1 |
| 101 | 8100981 | Крышка | 1 |
| 102 | 3105000 | Крышка | 1 |
| 103 | J271030 | Болт с шайбой | 12 |
| 103A | J901030 | Болт | 1 |
| 103B | J222010 | Шайба | 1 |
| 200 | 9763946 | Кронштейн | 1 |
| 201 | 4053865 | Хомут трубки | 1 |
| 202 | J271035 | Болт с шайбой | 2 |
| 202A | J901035 | Болт | 1 |
| 202B | J222010 | Шайба | 1 |
| 204 | 9761792 | Хомут | 2 |
| 205 | 9744323 | Хомут | 2 |
| 206 | J271090 | Болт с шайбой | 2 |
| 206A | J901090 | Болт | 1 |
| 206B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
