Насос пилотный (правый) — HITACHI EX8000

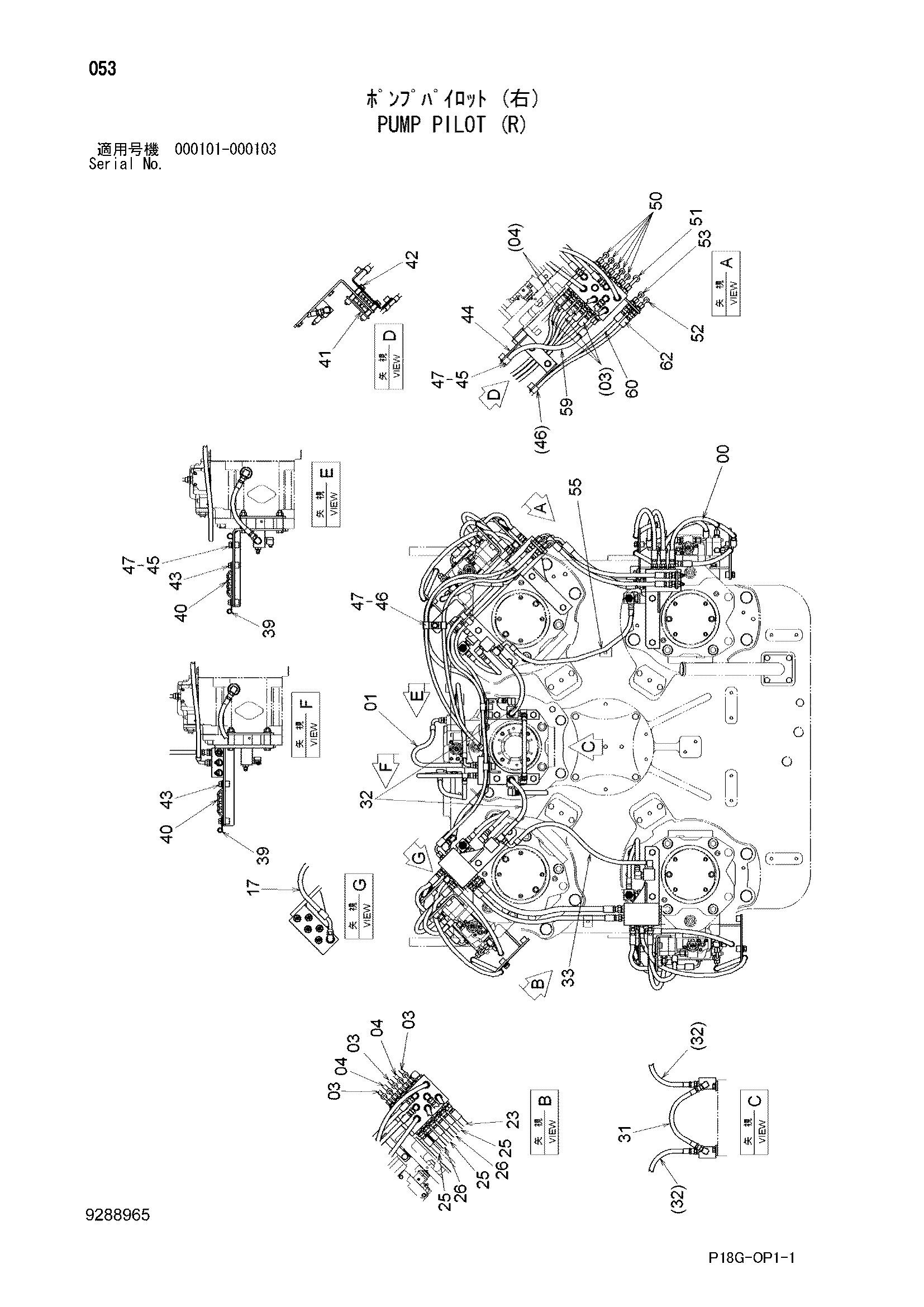

Заводская схема «Насос пилотный (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4398906 | Шланг | 3 |
| 04 | 4351197 | Шланг | 2 |
| 17 | 4654282 | Шланг | 1 |
| 23 | 4474678 | Шланг | 1 |
| 25 | 4436352 | Шланг | 3 |
| 26 | 4437282 | Шланг | 2 |
| 31 | 4652675 | Шланг | 1 |
| 32 | 4652674 | Шланг | 2 |
| 33 | 4652654 | Шланг | 1 |
| 39 | 4190272 | Зажим | 2 |
| 40 | 9727638 | Хомут шланга | 2 |
| 41 | 9764058 | Хомут | 1 |
| 42 | J271080 | Болт с шайбой | 2 |
| 42A | J901080 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271030 | Болт с шайбой | 4 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 9764016 | Кронштейн | 1 |
| 45 | 4190253 | Зажим | 2 |
| 46 | 4190272 | Зажим | 2 |
| 47 | J271025 | Болт с шайбой | 3 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 50 | 4481159 | Шланг | 5 |
| 51 | 4484572 | Шланг | 1 |
| 52 | 4324469 | Шланг | 1 |
| 53 | 4245111 | Шланг | 1 |
| 55 | 4683204 | Шланг | 1 |
| 59 | 4633338 | Шланг | 1 |
| 60 | 4391171 | Шланг | 1 |
| 62 | 4306275 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
