Крыло (правый) — HITACHI EX8000

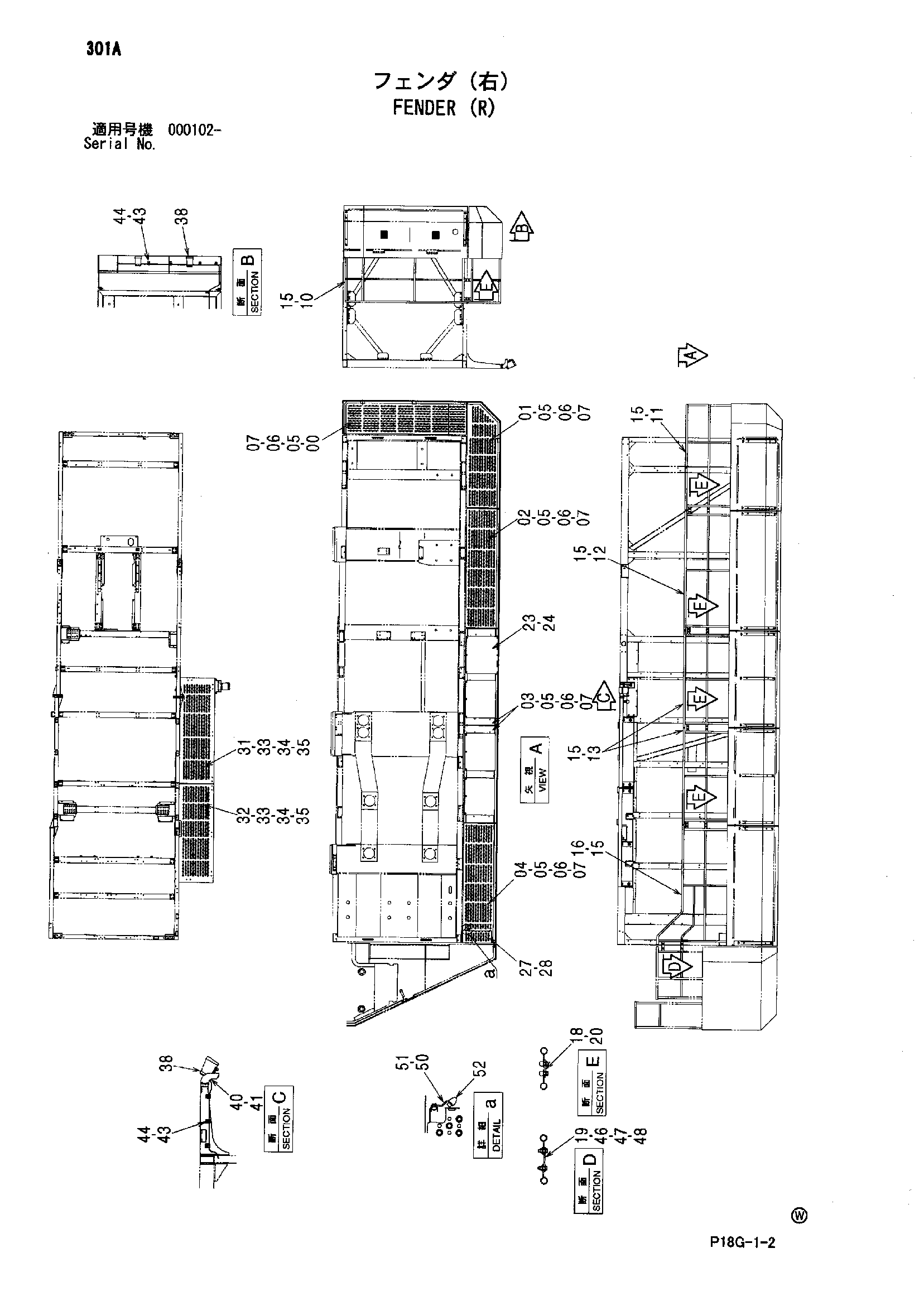

Заводская схема «Крыло (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009520	Крыло	1
01	5009521	Крыло	1
02	5009522	Крыло	1
03	5009523	Крыло	2
04	5009524	Крыло	1
05	J931640	Болт	56
06	J222016	Шайба	56
07	J217085	Шайба	56
10	7046340	Поручень	1
11	6022791	Поручень	1
12	7046341	Поручень	1
13	7046342	Поручень	2
15	J271245	Болт с шайбой	38
15A	J901245	Болт	1
15B	J222012	Шайба	1
16	7048778	Поручень	1
18	4364672	Пластина	10
19	4621492	Пластина	2
20	J271235	Болт с шайбой	20
20A	J901235	Болт	1
20B	J222012	Шайба	1
23	8096372	Крышка	4
24	J271230	Болт с шайбой	24
24A	J901230	Болт	1
24B	J222012	Шайба	1
27	8096371	Ступень	1
28	J271230	Болт с шайбой	4
28A	J901230	Болт	1
28B	J222012	Шайба	1
31	6022836	Ступень	1
32	6022837	Ступень	1
33	J931650	Болт	12
34	J222016	Шайба	12
35	J217085	Шайба	12
38	4615482	Фонарь воркинг	3
40	8059828	Кронштейн	1
41	J271025	Болт с шайбой	4
41A	J901025	Болт	1
41B	J222010	Шайба	1
43	4190261	Зажим	11
44	J271025	Болт с шайбой	11
44A	J901025	Болт	1
44B	J222010	Шайба	1
46	J901235	Болт	4
47	449490	Плоская шайба	8
48	J950012	Гайка	4
50	9764616	Кронштейн	1
51	J271030	Болт с шайбой	1
51A	J901030	Болт	1
51B	J222010	Шайба	1
52	4371411	Ограничитель резиновый	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
