Гидробак (1-1) — HITACHI EX8000

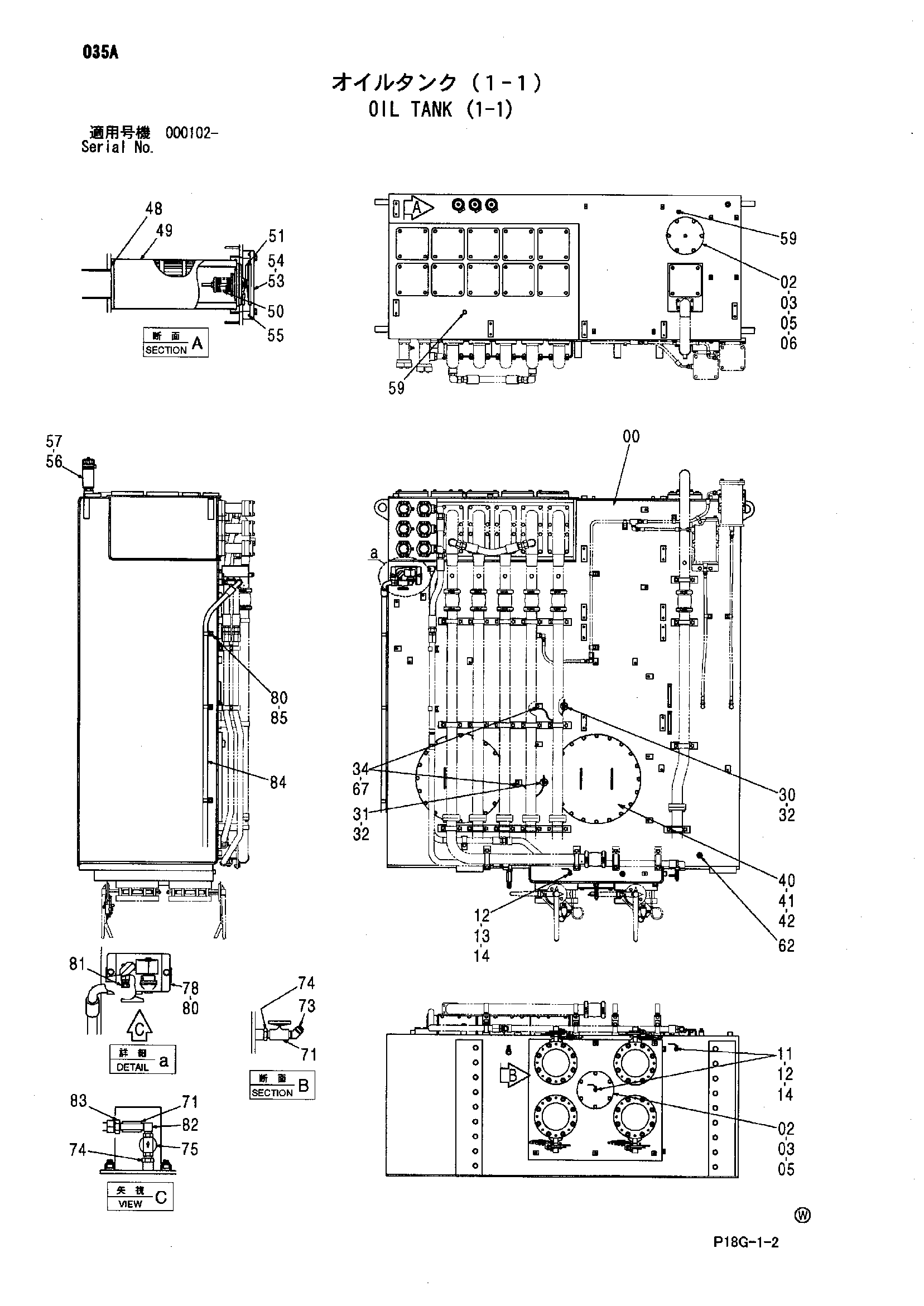

Заводская схема «Гидробак (1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009244 | Гидробак | 1 |
| 02 | 4390046 | Крышка | 2 |
| 03 | 4153566 | Уплотнительное кольцо | 2 |
| 05 | J271230 | Болт с шайбой | 12 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 94-2023 | Пробка | 1 |
| 11 | 94-1702 | Адаптер | 2 |
| 12 | 94-2023 | Пробка | 3 |
| 13 | 4229648 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4209782 | Шаровой клапан | 3 |
| 30 | 4315415 | Выключатель уровень | 1 |
| 30A | 4141171 | Уплотнительное кольцо | 1 |
| 31 | 4314752 | Выключатель уровень | 1 |
| 31A | 4141171 | Уплотнительное кольцо | 1 |
| 32 | J460512 | Винт с шайбой | 6 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 40 | 8071249 | Крышка | 2 |
| 41 | 4399100 | Уплотнительное кольцо | 2 |
| 42 | J271230 | Болт с шайбой | 40 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 48 | 4250293 | Резиновая прокладка | 11 |
| 49 | 4287634 | Фильтрующий элемент | 11 |
| 50 | 4271000 | Клапан | 11 |
| 51 | 4271001 | Пружина | 11 |
| 53 | 4344881 | Крышка | 11 |
| 54 | J271030 | Болт с шайбой | 44 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A810220 | Уплотнительное кольцо | 11 |
| 56 | 9762295 | Адаптер | 3 |
| 57 | 4178684 | Сапун | 3 |
| 57A | 4222874 | Фильтр | 1 |
| 57B | 953612 | Уплотнительное кольцо | 1 |
| 57C | M340516 | Болт с внутренним шестигранником | 3 |
| 57D | 4222875 | Корпус | 1 |
| 57E | 4222876 | Манжета | 1 |
| 59 | A885003 | Пробка | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | A852166 | Адаптер | 1 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4336875 | Кронштейн | 2 |
| 71 | 4203434 | Шаровой клапан | 2 |
| 73 | 4190248 | Угловой штуцер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 4208243 | Адаптер | 2 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4411269 | Клапан | 1 |
| 78 | 9762488 | Крышка | 1 |
| 80 | J271020 | Болт с шайбой | 5 |
| 80A | J901020 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 81 | 4416569 | Разъём | 1 |
| 82 | 4320827 | Угловой штуцер | 1 |
| 83 | 4086752 | Адаптер | 1 |
| 84 | 4620306 | Шланг | 1 |
| 85 | 4190264 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
