Клапан короб (1-2) — HITACHI EX8000

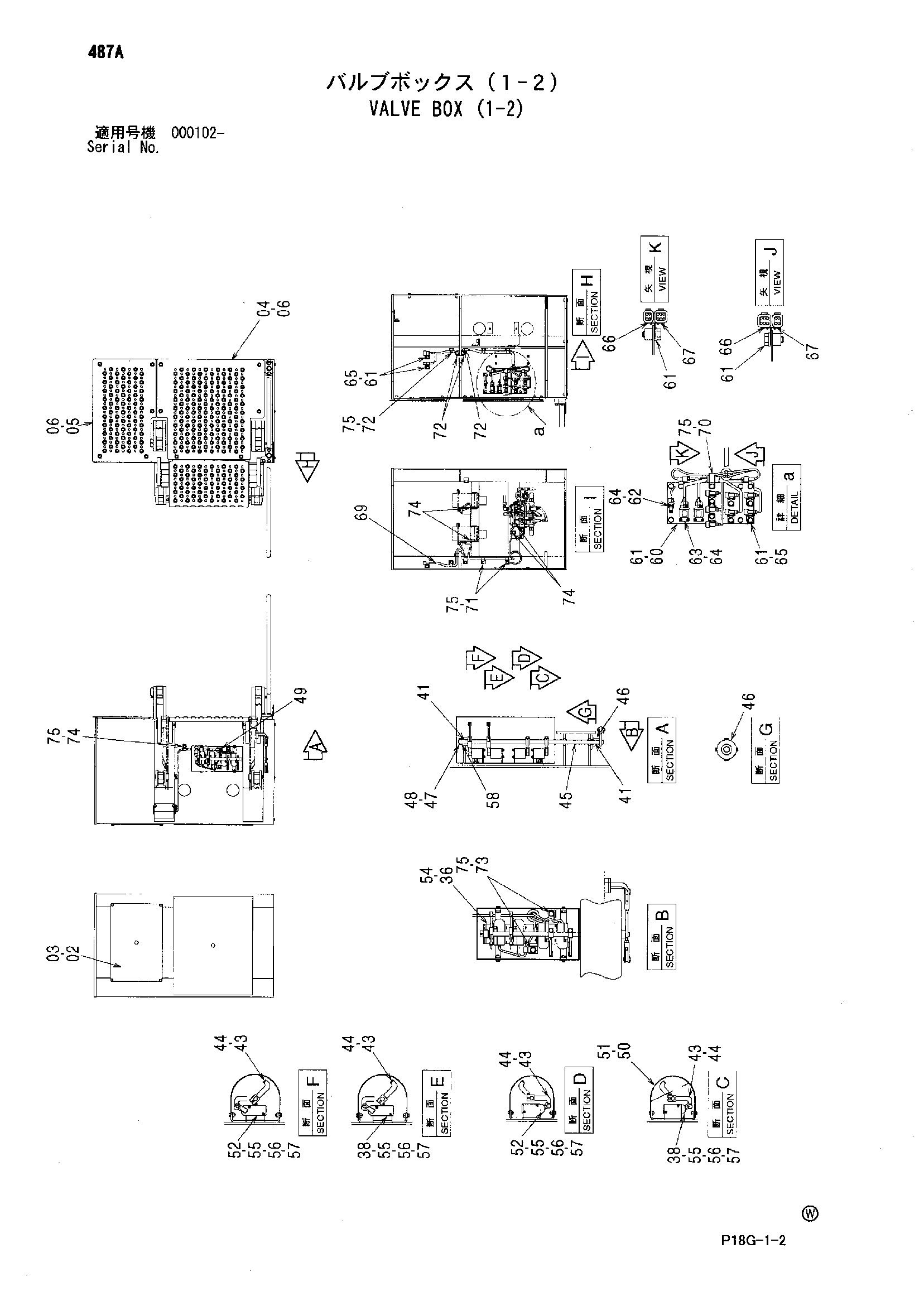

Заводская схема «Клапан короб (1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3102167 | Крышка | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 7048589 | Пластина | 1 |
| 05 | 7048590 | Пластина | 1 |
| 06 | J271040 | Болт с шайбой | 11 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 36 | 8100940 | Кронштейн | 1 |
| 38 | 4620786 | Выключатель | 2 |
| 41 | 4638182 | Втулка | 2 |
| 43 | 9764479 | DOG | 4 |
| 44 | J260825 | Болт с шайбой | 4 |
| 44A | J900825 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 45 | 8100941 | Рычаг | 1 |
| 46 | 9764476 | Бобышка | 1 |
| 47 | 4638186 | Ограничитель | 1 |
| 48 | 4051262 | Пружинный штифт | 1 |
| 49 | 4279257 | Резиновая втулка | 1 |
| 50 | 8100942 | Крышка | 1 |
| 51 | J260820 | Болт с шайбой | 4 |
| 51A | J900820 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 52 | 4634532 | Выключатель | 2 |
| 54 | J260830 | Болт с шайбой | 4 |
| 54A | J900830 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | J780540 | Болт с внутренним шестигранником | 8 |
| 56 | A590105 | Плоская шайба | 8 |
| 57 | M500504 | Гайка | 8 |
| 58 | A590116 | Плоская шайба | 2 |
| 60 | 9764148 | Пластина | 1 |
| 61 | J271025 | Болт с шайбой | 14 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | 4414207 | Реле | 1 |
| 63 | 4352729 | Реле | 2 |
| 64 | J460616 | Винт с шайбой | 5 |
| 65 | 4448037 | Кронштейн | 9 |
| 66 | 4257159 | Кронштейн | 2 |
| 67 | 4336875 | Кронштейн | 2 |
| 69 | 4648540 | Жгут проводов | 1 |
| 70 | 4190264 | Зажим | 1 |
| 71 | 4190273 | Зажим | 2 |
| 72 | 4190253 | Зажим | 4 |
| 73 | 4190275 | Зажим | 2 |
| 74 | 4190261 | Зажим | 7 |
| 75 | J271025 | Болт с шайбой | 13 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
