Радиатор группа (правый) — HITACHI EX8000

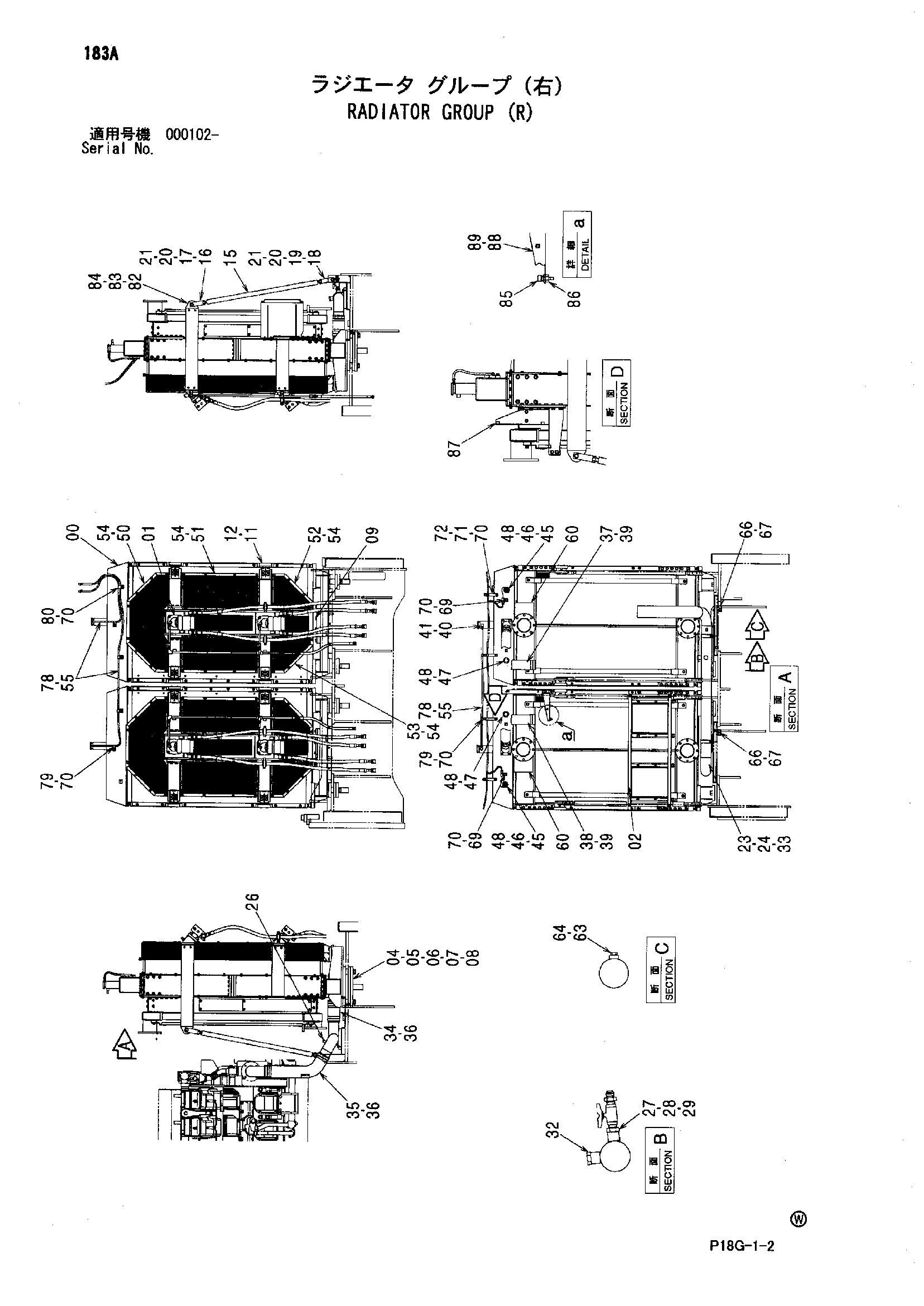

Заводская схема «Радиатор группа (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4187249 | Пластина резиновый | 8 |
| 05 | 4187250 | Проставка | 8 |
| 06 | 9725063 | Фиксатор | 4 |
| 07 | J932713 | Болт | 8 |
| 08 | 4085857 | Шайба | 8 |
| 09 | J271240 | Болт с шайбой | 12 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | J901640 | Болт | 16 |
| 12 | J222016 | Шайба | 16 |
| 15 | 8082506 | Стойка | 4 |
| 16 | 3035095 | Концевой вилка | 4 |
| 17 | J951024 | Гайка | 4 |
| 18 | 3035096 | Концевой вилка | 4 |
| 19 | J956024 | Гайка L | 4 |
| 20 | 4085833 | Палец | 8 |
| 21 | A765036 | Шплинт | 8 |
| 23 | 7046190 | Трубка | 1 |
| 24 | 4427420 | Хомут трубки | 2 |
| 26 | 4093624 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4208243 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4203434 | Шаровой клапан | 1 |
| 29 | 4221278 | Адаптер | 1 |
| 32 | 4174542 | Пробка | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4432934 | Резиновый шланг | 2 |
| 35 | 4612623 | Резиновый шланг | 1 |
| 36 | 4282486 | Хомут шланга | 12 |
| 37 | 3100761 | Резиновый шланг | 1 |
| 38 | 3100762 | Резиновый шланг | 1 |
| 39 | 4263765 | Хомут шланга | 8 |
| 40 | 94-0630 | Угловой штуцер | 2 |
| 41 | 4130659 | Адаптер | 2 |
| 45 | 4615801 | Переходник | 2 |
| 46 | 4614098 | Выключатель уровень | 2 |
| 47 | 4437265 | Пробка | 2 |
| 48 | 4433439 | Уплотнительная шайба | 4 |
| 50 | 7038690 | Сетка | 2 |
| 51 | 7038691 | Сетка | 4 |
| 52 | 7038692 | Сетка | 2 |
| 53 | 7038693 | Сетка | 2 |
| 54 | J271025 | Болт с шайбой | 92 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4508575 | Хомут шланга | 4 |
| 60 | 4449443 | Панель | 2 |
| 63 | 4620102 | Уплотнительная шайба | 1 |
| 64 | 4364696 | Пробка | 1 |
| 66 | 4190273 | Зажим | 2 |
| 67 | J271025 | Болт с шайбой | 2 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 69 | 4448037 | Кронштейн | 2 |
| 70 | J271020 | Болт с шайбой | 15 |
| 70A | J901020 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 71 | 4190261 | Зажим | 4 |
| 72 | 9758035 | Кронштейн | 4 |
| 78 | 4466337 | Водяной шланг | 3 |
| 79 | 4190272 | Зажим | 6 |
| 80 | 4208479 | Зажим | 1 |
| 82 | 9761721 | Кронштейн | 4 |
| 83 | J901680 | Болт | 8 |
| 84 | J222016 | Шайба | 8 |
| 85 | 4250260 | Датчик | 1 |
| 86 | A501210 | Гайка | 1 |
| 87 | 8097558 | Кронштейн | 1 |
| 88 | 9763020 | Кронштейн | 1 |
| 89 | J271025 | Болт с шайбой | 2 |
| 89A | J901025 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
