Масляный насос — HITACHI EX8000

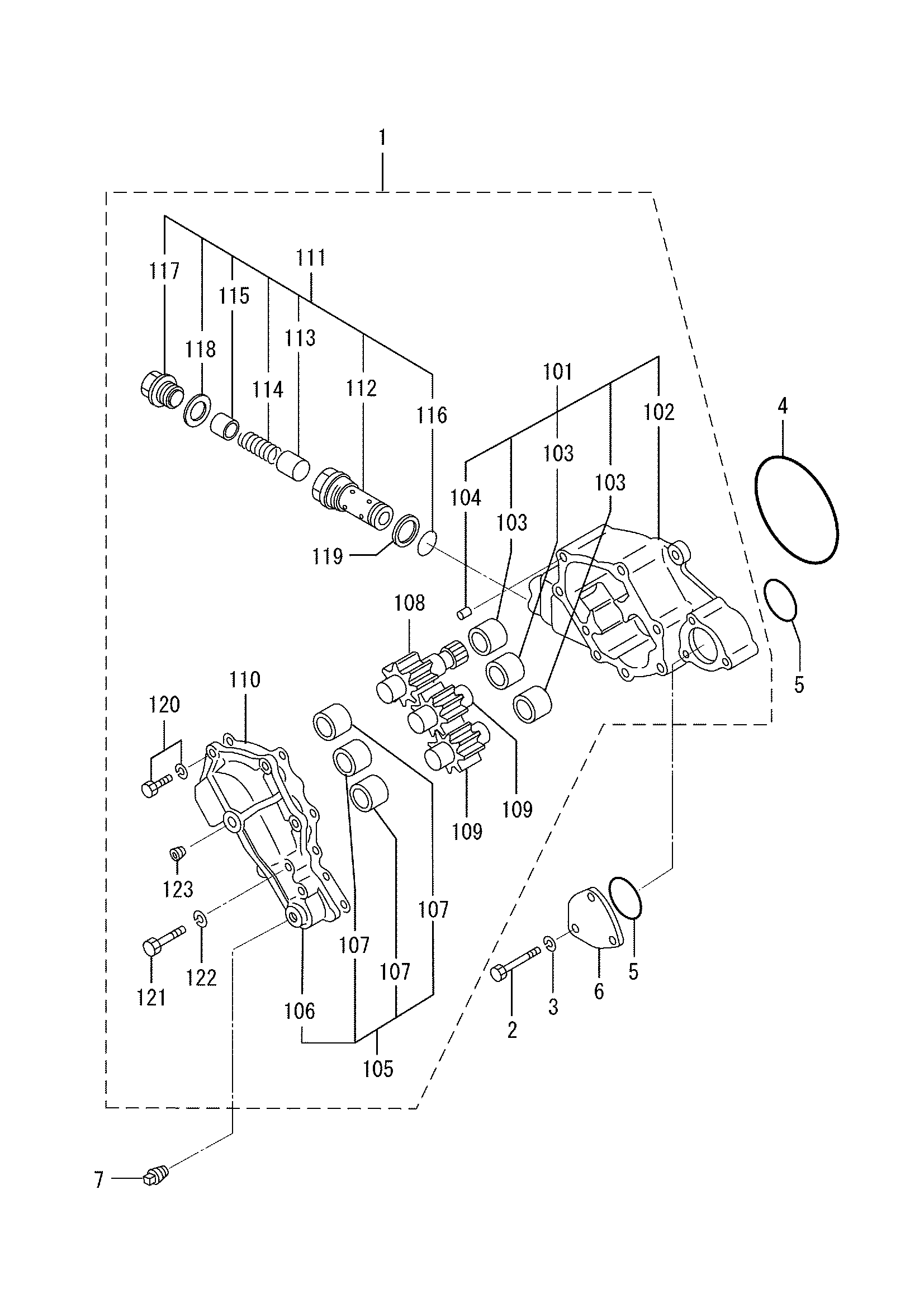

Заводская схема «Масляный насос» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3773500030 | Насос в сборе, масляный | 1 |
| 1-01 | H3773581000 | Корпус в сборе | 1 |
| 1-05 | H3773572000 | Крышка в сборе | 1 |
| 1-08 | H3773530300 | Шестерня, привод | 1 |
| 1-09 | H3773540400 | Шестерня, дривен | 2 |
| 1-10 | H3773530701 | Манжета | 1 |
| 1-11 | H3773548020 | Клапан в сборе | 3 |
| 1-13 | H34A3501200 | Клапан, защитный | 3 |
| 1-14 | H3753502300 | Пружина | 3 |
| 1-15 | H3753512200 | Ограничитель | 3 |
| 1-16 | H3773510900 | Уплотнительное кольцо | 3 |
| 1-17 | H3773521800 | Пробка | 3 |
| 1-18 | H0594602401 | Шайба, сеалинг | 3 |
| 1-19 | H0594603301 | Шайба, сеалинг | 3 |
| 1-20 | HF180510035 | Болт, W/шайба | 6 |
| 1-21 | HF103510080 | Болт | 2 |
| 1-22 | HF251510000 | Пружинная шайба | 2 |
| 1-23 | H0482790330 | Пробка, таперед | 1 |
| 2 | HF103512090 | Болт | 3 |
| 3 | HF251512000 | Пружинная шайба | 3 |
| 4 | H0550721450 | Уплотнительное кольцо | 1 |
| 5 | H0550720750 | Уплотнительное кольцо | 2 |
| 6 | H3773503100 | Крышка, масляный насос | 1 |
| 7 | HF500626000 | Пробка, таперед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
