Стартер(24V-11KW) — HITACHI EX8000

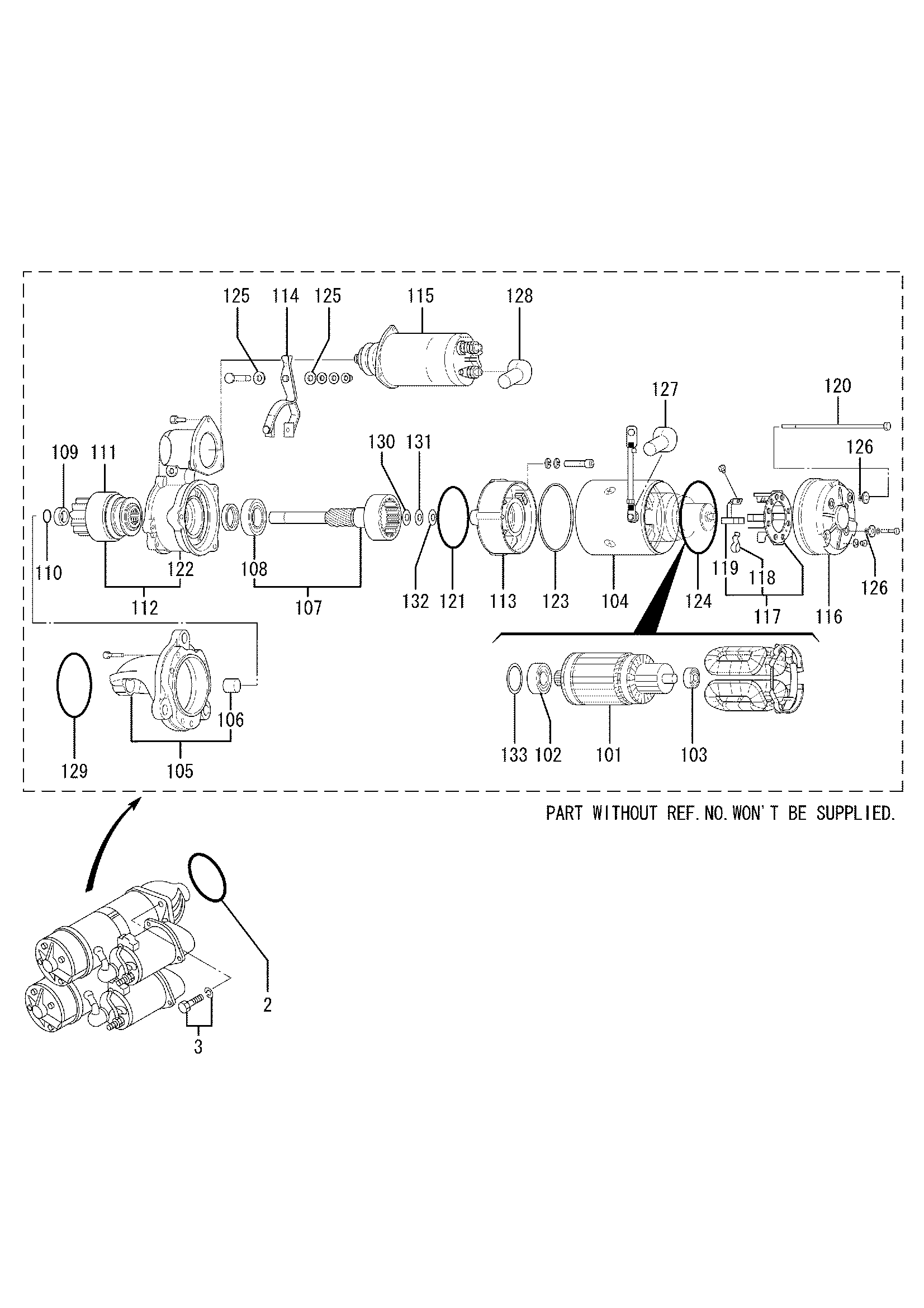

Заводская схема «Стартер(24V-11KW)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3776600500	Стартер	3
1	H3776610500	Стартер	3
1-01	H0231000261	Арматуре	3
1-02	H1045662057	Подшипник, шарик	3
1-03	H1045662007	Подшипник, шарик	3
1-04	H0232000600	Вилка в сборе	3
1-05	H0233101680	Кронштейн, передний	3
1-06	H1233510080	Металлический	3
1-07	H1231110160	Вал в сборе	3
1-08	H1045660067	Подшипник, шарик	3
1-09	H1231810020	Ограничитель, ведущая шестерня	3
1-10	H1239140020	Кольцо, зажим	3
1-11	H0235000690	Муфта в сборе	3
1-12	H1236000080	Кронштейн в сборе	3
1-12	H0236000270	Кронштейн в сборе	3
1-13	H0236110720	Кронштейн, центральный	3
1-14	H1233200190	Рычаг, схифт	3
1-14	H7233200120	Рычаг, схифт	3
1-15	H0471003420	Выключатель	3
1-15	H3756610511	Выключатель в сборе	3
1-16	H0237110500	Кронштейн, задний	3
1-17	H0237500490	Держатель, щётка	3
1-17	H7237500150	Держатель, щётка	3
1-18	H1239130040	Пружина, щётка	12
1-19	H0237400351	Щётка	12
1-20	H0090014460	Болт	6
1-21	H1092110980	Уплотнительное кольцо	6
1-21	H1092110981	Уплотнительное кольцо	6
1-22	H1092101040	Уплотнение, масляный	3
1-22	H1092101060	Уплотнение, масляный	3
1-23	H1239510050	Манжета	3
1-23	H1239510051	Манжета	3
1-24	H1092111120	Уплотнительное кольцо	3
1-25	H1034508001	Шайба, уплотнение	6
1-26	H1092110081	Уплотнительное кольцо	12
1-27	H1092520630	Колпачок, резиновый	6
1-28	H1092520211	Колпачок, резиновый	3
1-29	H1050710001	Уплотнительное кольцо	3
1-29	H1050710005	Уплотнительное кольцо	3
1-30	H1239210130	Шайба	3
1-31	H1239210140	Шайба	3
1-32	H1239410040	Шайба, изолятор	3
1-33	H0090570110	Шайба	3
2	HF315310000	Уплотнительное кольцо	3
3	HF180512035	Болт, W/шайба	9

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
