Напорные трубопроводы (правый) — HITACHI EX8000

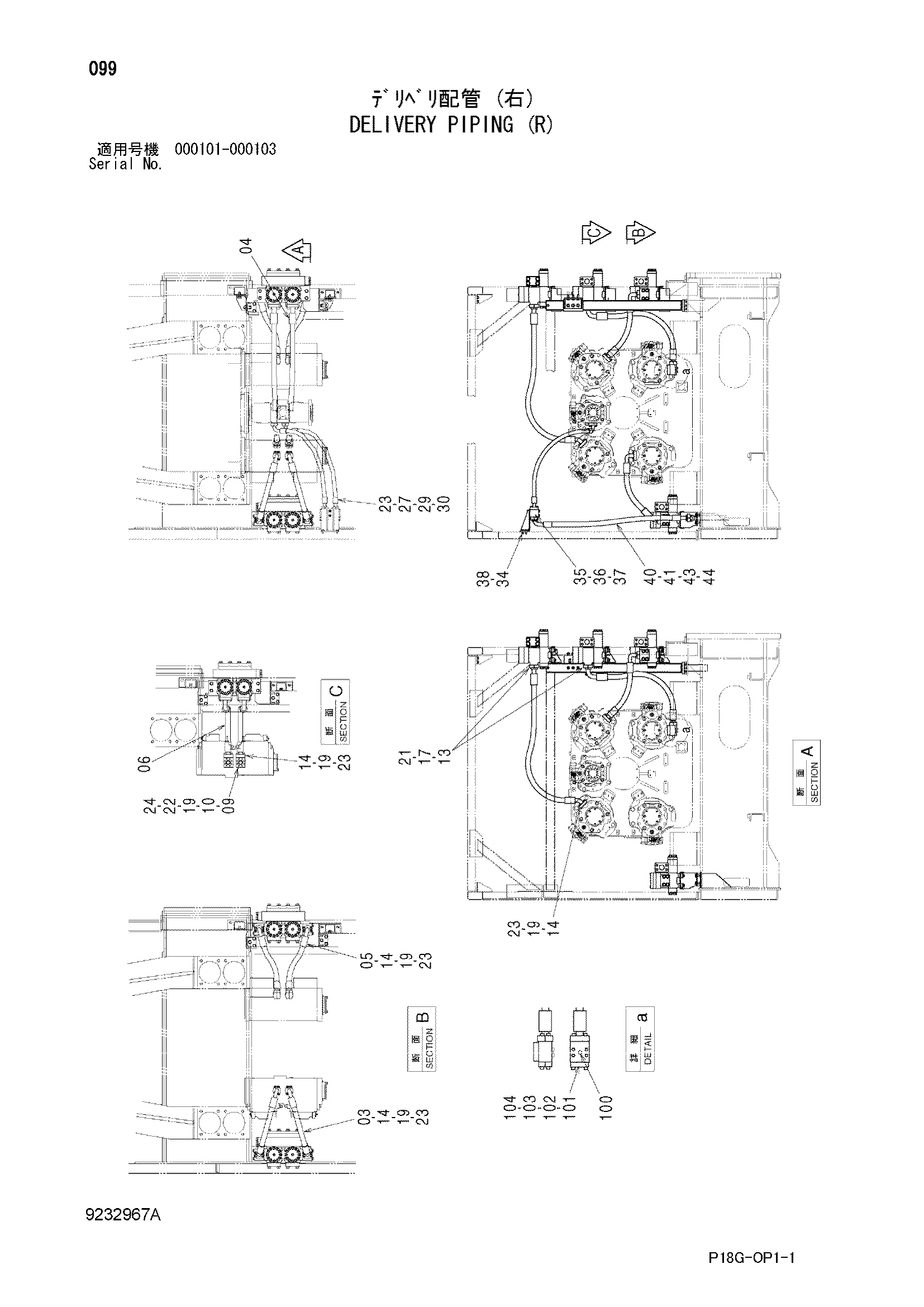

Заводская схема «Напорные трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4611633 | Шланг | 2 |
| 04 | 4611634 | Шланг | 2 |
| 05 | 4611637 | Шланг | 2 |
| 06 | 4611639 | Шланг | 2 |
| 09 | 4448132 | Блок | 2 |
| 10 | 3091102 | Блок | 2 |
| 13 | 4075854 | Разъёмный фланец | 8 |
| 14 | 4075853 | Разъёмный фланец | 24 |
| 17 | 4292384 | Уплотнительное кольцо | 4 |
| 19 | 4292383 | Уплотнительное кольцо | 16 |
| 21 | M341650 | Болт с внутренним шестигранником | 16 |
| 22 | M341290 | Болт с внутренним шестигранником | 8 |
| 23 | M341240 | Болт с внутренним шестигранником | 64 |
| 24 | M341230 | Болт с внутренним шестигранником | 8 |
| 27 | 4617830 | Шланг | 2 |
| 29 | 4292382 | Уплотнительное кольцо | 4 |
| 30 | 4085560 | Разъёмный фланец | 8 |
| 34 | 8095545 | Кронштейн | 1 |
| 35 | 3088596 | Блок | 1 |
| 36 | J901204 | Болт | 2 |
| 37 | J222012 | Шайба | 2 |
| 38 | J281235 | Болт с шайбой | 4 |
| 38A | J901235 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 40 | 4617806 | Шланг | 2 |
| 41 | M341450 | Болт с внутренним шестигранником | 16 |
| 43 | 4089703 | Разъёмный фланец | 8 |
| 44 | 4292383 | Уплотнительное кольцо | 4 |
| 100 | A885002 | Пробка | 2 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 101 | 4085560 | Разъёмный фланец | 4 |
| 102 | M341240 | Болт с внутренним шестигранником | 8 |
| 103 | 4336674 | Крышка | 2 |
| 104 | 4292382 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
