Топливный бак — HITACHI EX8000

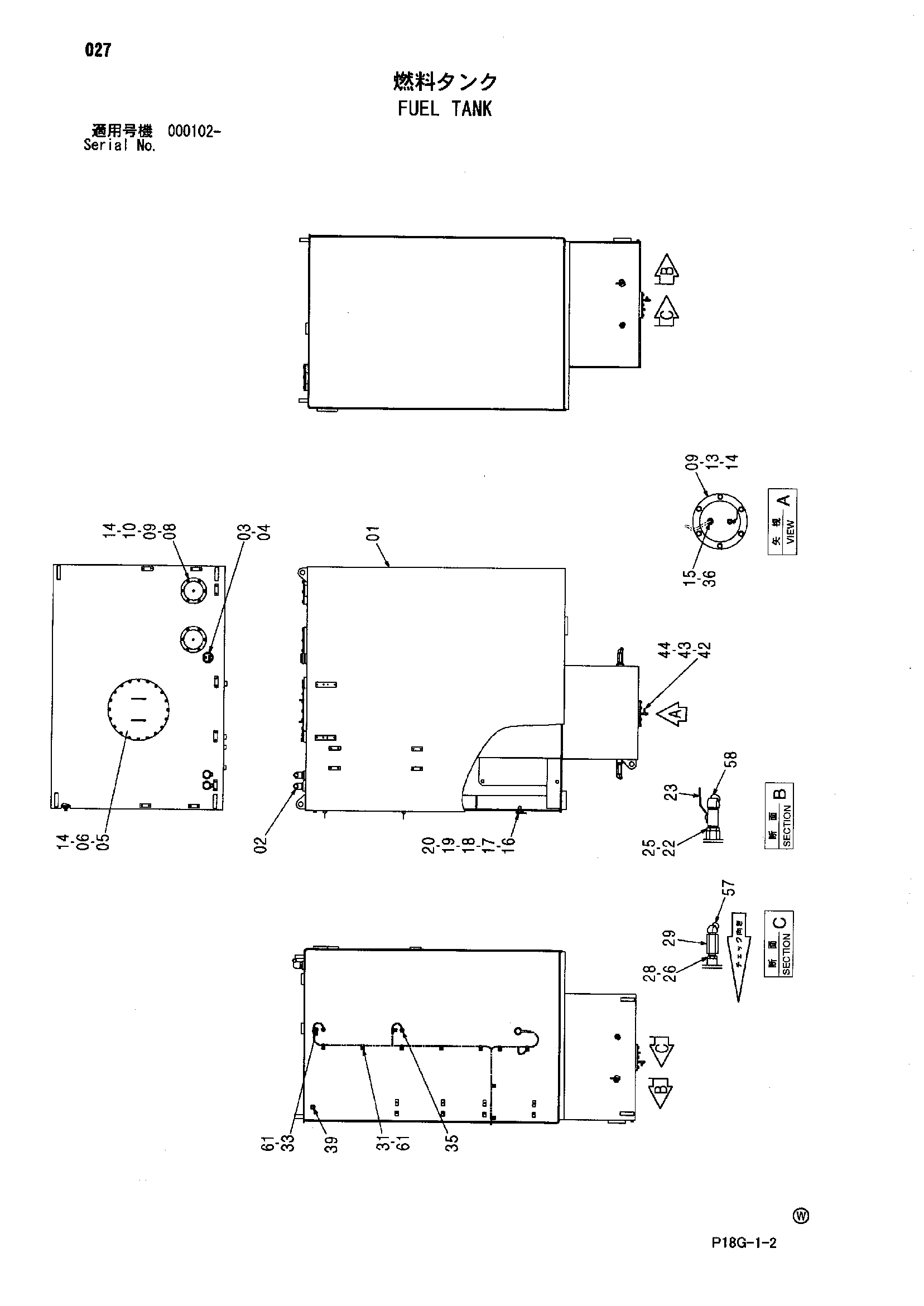

Заводская схема «Топливный бак» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009159	Топливный бак	1
02	4178744	Клапан	2
03	3502384	Колпачок	1
04	4031285	Манжета резиновый	1
05	8071249	Крышка	1
06	4399100	Уплотнительное кольцо	1
08	4390046	Крышка	2
09	A810220	Уплотнительное кольцо	3
10	94-2023	Пробка	2
13	4461131	Крышка	1
14	J271230	Болт с шайбой	38
14A	J901230	Болт	1
14B	J222012	Шайба	1
15	4250260	Датчик	1
16	4192881	Поплавок	1
17	4269607	Манжета	1
18	M430510	Винт	5
19	A590905	Пружинная шайба	5
20	4207240	Колпачок	1
22	4462431	Адаптер	2
23	4393020	Шаровой клапан	2
25	4085277	Уплотнительное кольцо	2
26	4184837	Адаптер	2
26A	4506429	Уплотнительное кольцо	1
28	4366528	Уплотнительное кольцо	2
29	4163096	Обратный клапан	2
31	4190275	Зажим	9
33	4448037	Кронштейн	2
35	4623860	Выключатель уровень	2
36	4250261	Прокладка	1
39	4505388	Пробка	1
42	94-1702	Адаптер	1
43	4209782	Шаровой клапан	1
44	94-2023	Пробка	1
57	94-1505	Угловой штуцер	2
58	94-1507	Угловой штуцер	2
61	J271025	Болт с шайбой	11
61A	J901025	Болт	1
61B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
