Быстрый заправка трубопроводы (левый) — HITACHI EX8000

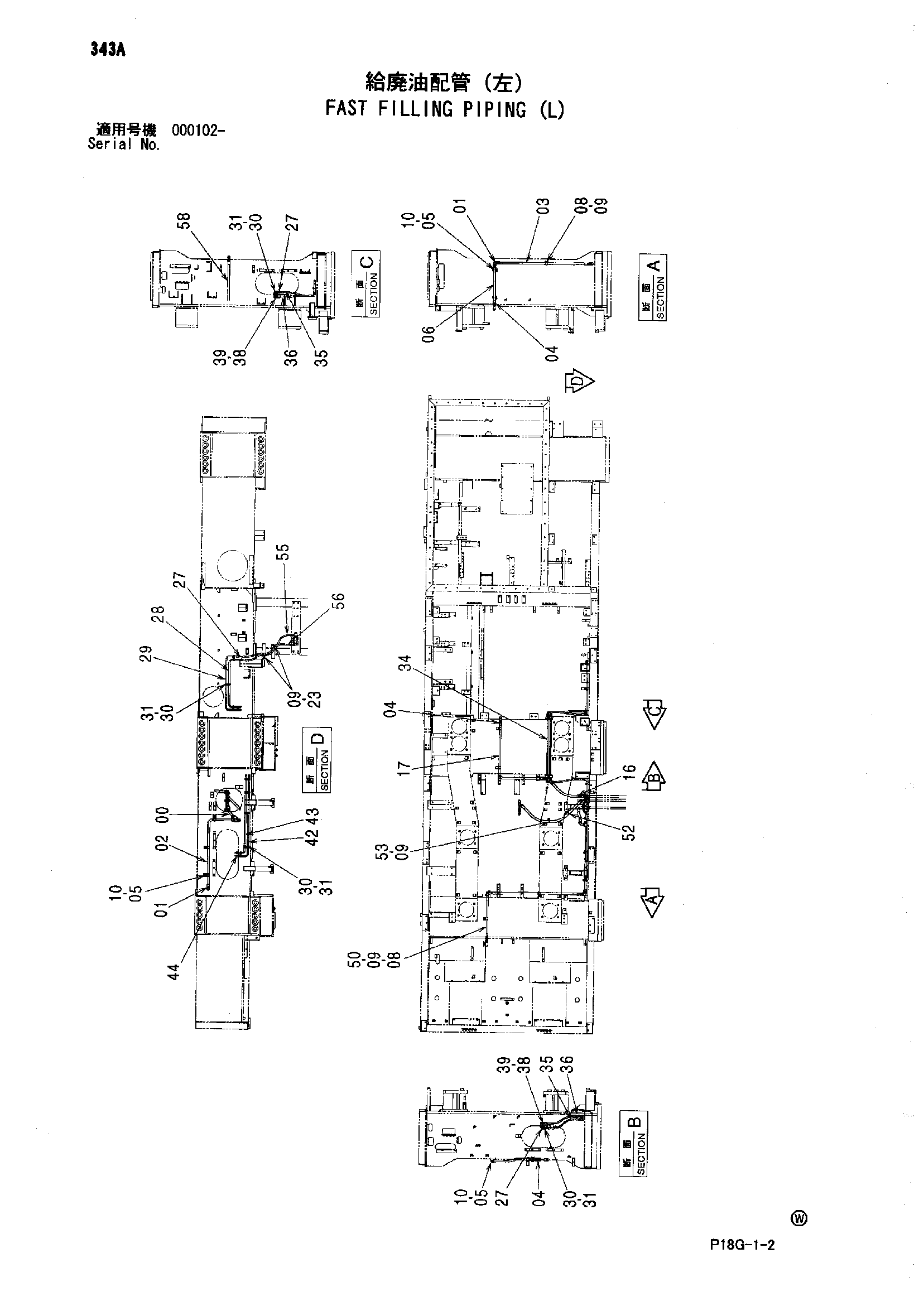

Заводская схема «Быстрый заправка трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4623466 | Шланг | 1 |
| 01 | A852366 | Угловой штуцер | 3 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 9763146 | Трубка | 1 |
| 03 | 4385683 | Шланг | 1 |
| 04 | A852166 | Адаптер | 3 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 9 |
| 06 | 9763147 | Трубка | 1 |
| 08 | 4192035 | Зажим | 2 |
| 09 | J271025 | Болт с шайбой | 5 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271255 | Болт с шайбой | 9 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 16 | 4623360 | Шланг | 1 |
| 17 | 8097242 | Трубка | 1 |
| 23 | 4190282 | Зажим | 2 |
| 27 | A852333 | Угловой штуцер | 8 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 9763159 | Трубка | 1 |
| 29 | 9763160 | Трубка | 1 |
| 30 | 4053593 | Хомут трубки | 10 |
| 31 | J271045 | Болт с шайбой | 10 |
| 31A | J901045 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | 9762813 | Трубка | 2 |
| 35 | 4622537 | Шланг | 2 |
| 36 | 4622639 | Шланг | 2 |
| 38 | 9763187 | Кронштейн | 2 |
| 39 | J281230 | Болт с шайбой | 4 |
| 39A | J901230 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 42 | 9762817 | Трубка | 1 |
| 43 | 9762814 | Трубка | 1 |
| 44 | A852133 | Адаптер | 4 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4402714 | Шланг | 1 |
| 52 | 4485419 | Шланг | 1 |
| 53 | 4190263 | Зажим | 1 |
| 55 | 4353886 | Шланг | 1 |
| 56 | 4369079 | Шланг | 1 |
| 58 | 4627708 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
