Вентилятор гидромотор дренажные трубопроводы (масляный радиатор)(правый) — HITACHI EX8000

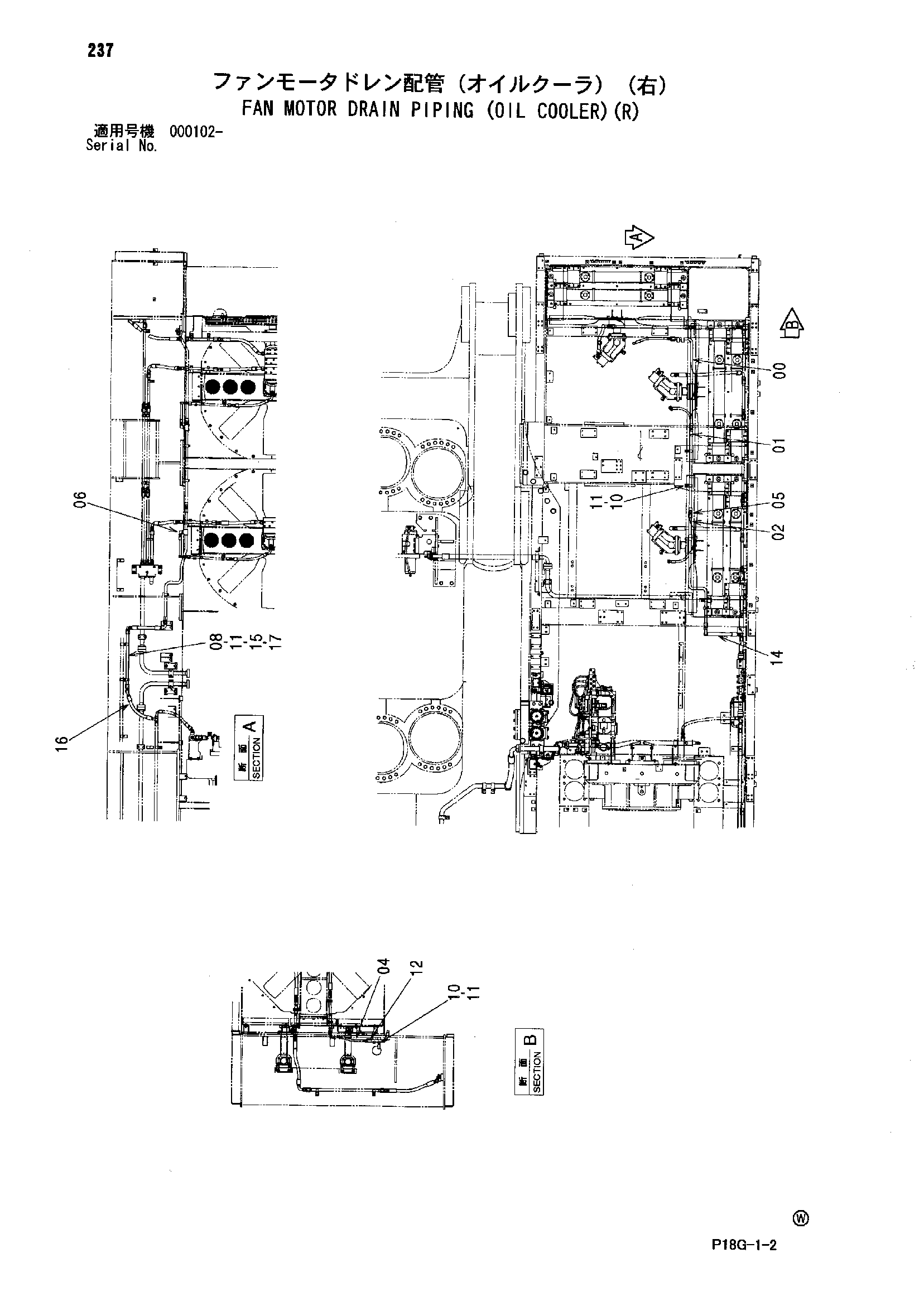

Заводская схема «Вентилятор гидромотор дренажные трубопроводы (масляный радиатор)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762908 | Трубка | 1 |
| 01 | 9762920 | Трубка | 1 |
| 02 | 8101474 | Трубка | 1 |
| 04 | 4313149 | Шланг | 3 |
| 05 | A852166 | Адаптер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4353073 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4308002 | Хомут трубки | 2 |
| 10 | 4053595 | Хомут трубки | 5 |
| 11 | J271260 | Болт с шайбой | 7 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4317612 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4639926 | Шланг | 1 |
| 15 | 9762922 | Трубка | 1 |
| 16 | 4616859 | Шланг | 1 |
| 17 | A852366 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
