Клапан блок — HITACHI EX8000

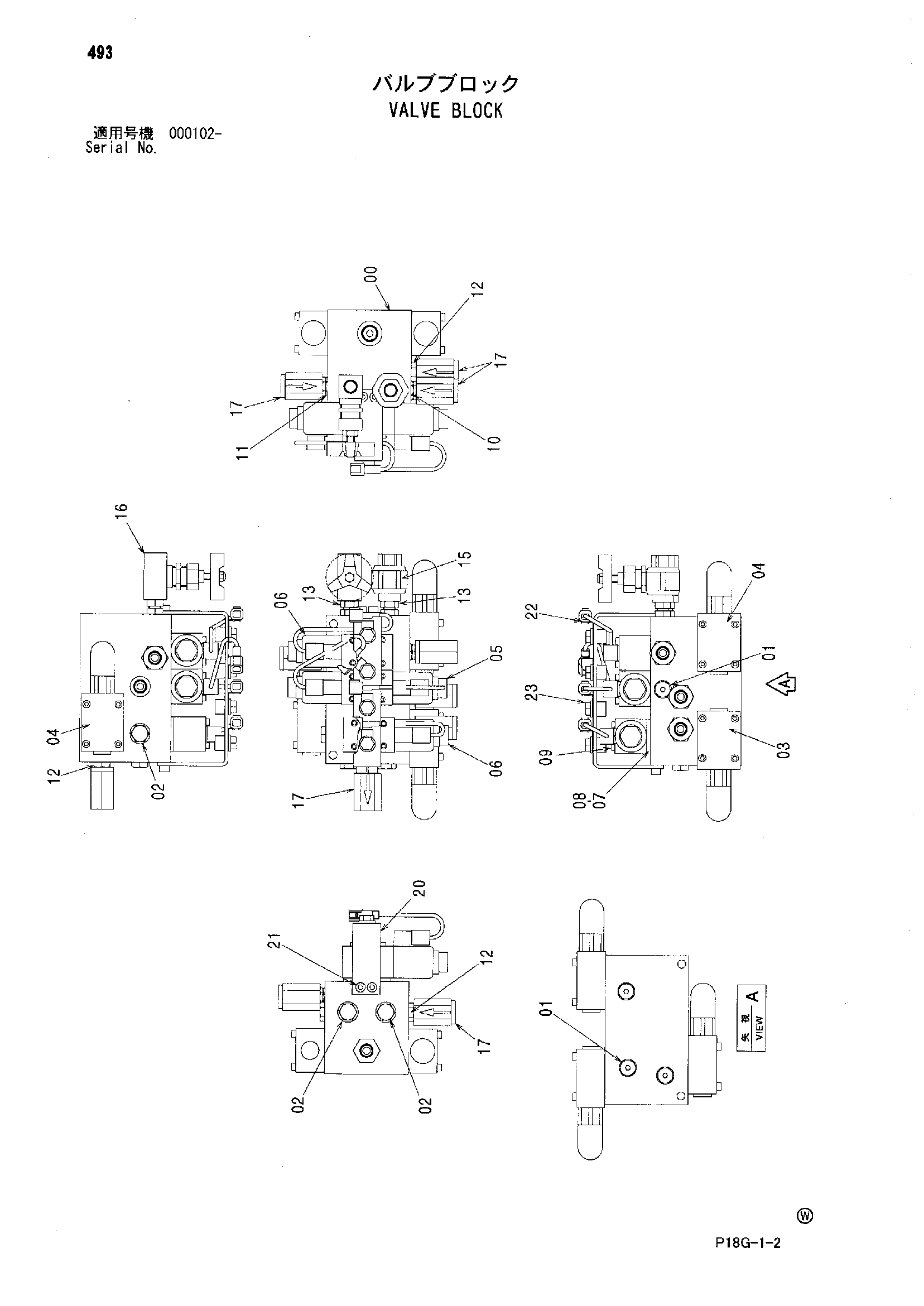

Заводская схема «Клапан блок» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9259087 | Клапан блок | 1 | |
| 00 | 1033022 | Коллектор | 1 |
| 01 | 9134110 | Пробка | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4640099 | Предохранительный клапан | 1 |
| 04 | 4640098 | Предохранительный клапан | 2 |
| 05 | 4639915 | Электромагнитный клапан | 1 |
| 06 | 4620795 | Электромагнитный клапан | 2 |
| 07 | 4640100 | Пластина | 1 |
| 08 | 4506409 | Уплотнительное кольцо | 3 |
| 09 | J780550 | Болт с внутренним шестигранником | 4 |
| 10 | 4640112 | Дроссель | 1 |
| 11 | 4620793 | Дроссель | 1 |
| 12 | 4620794 | Адаптер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 2 |
| 13 | 4198472 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 2 |
| 15 | 4620789 | Клапан словретур | 1 |
| 16 | 4620787 | Запорный клапан | 1 |
| 17 | 4404795 | Обратный клапан | 5 |
| 20 | 9764768 | Кронштейн | 1 |
| 21 | J780816 | Болт с внутренним шестигранником | 4 |
| 22 | 4257159 | Кронштейн | 4 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
