Двигатель кабина вентилятор трубопроводы (правый) — HITACHI EX8000

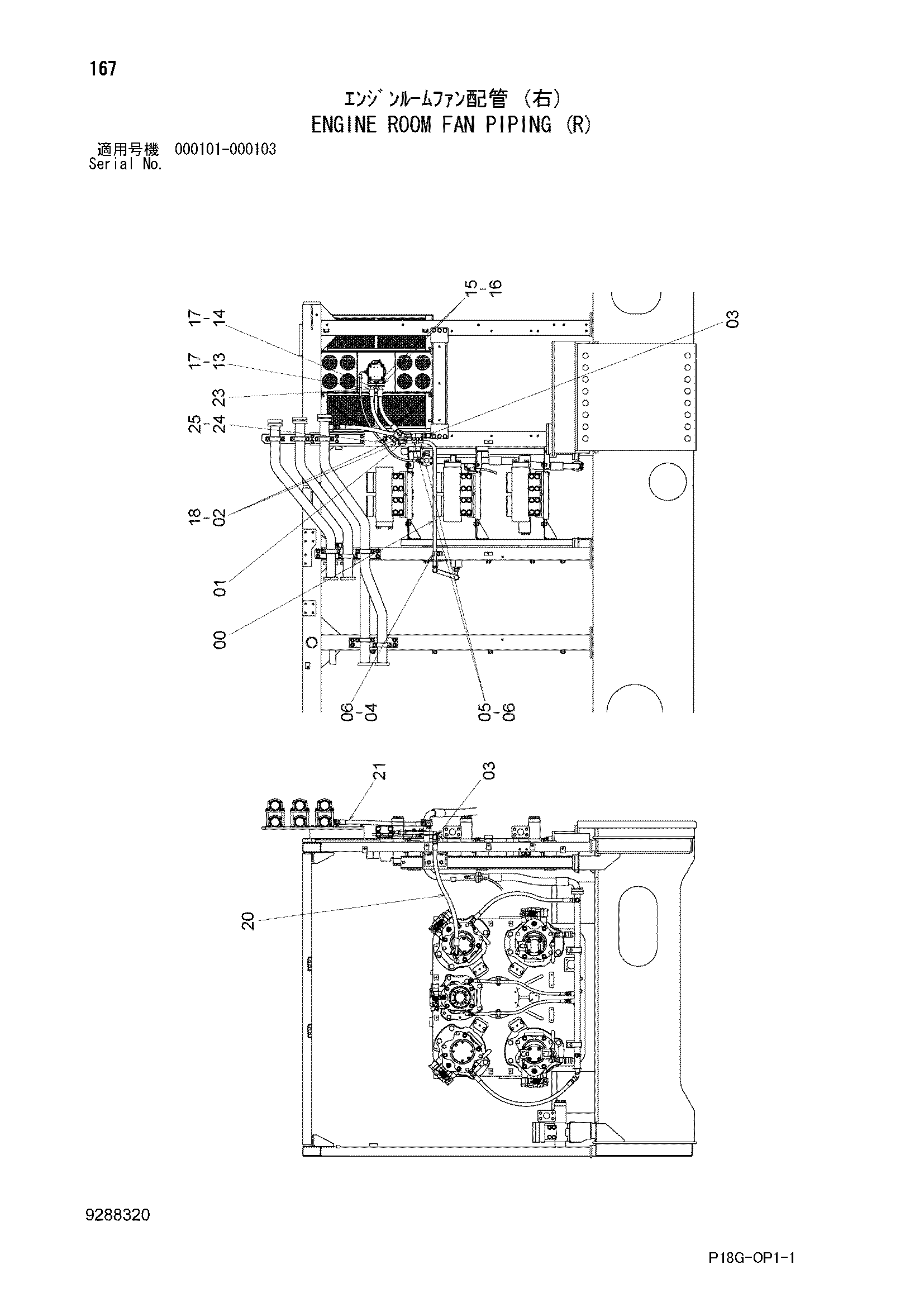

Заводская схема «Двигатель кабина вентилятор трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113936 | Трубка | 1 |
| 01 | 9769689 | Трубка | 1 |
| 02 | A853266 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4190126 | Хомут трубки | 1 |
| 05 | 4189859 | Хомут трубки | 2 |
| 06 | J271255 | Болт с шайбой | 3 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 13 | 4673496 | Шланг | 1 |
| 14 | 4685692 | Шланг | 1 |
| 15 | 986910 | Разъёмный фланец | 4 |
| 16 | M341030 | Болт с внутренним шестигранником | 8 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4685688 | Шланг | 1 |
| 21 | 4685691 | Шланг | 1 |
| 23 | 4313341 | Шланг | 1 |
| 24 | 4190275 | Зажим | 1 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
