Пилотные гидролинии (1-2)(левый) — HITACHI EX8000

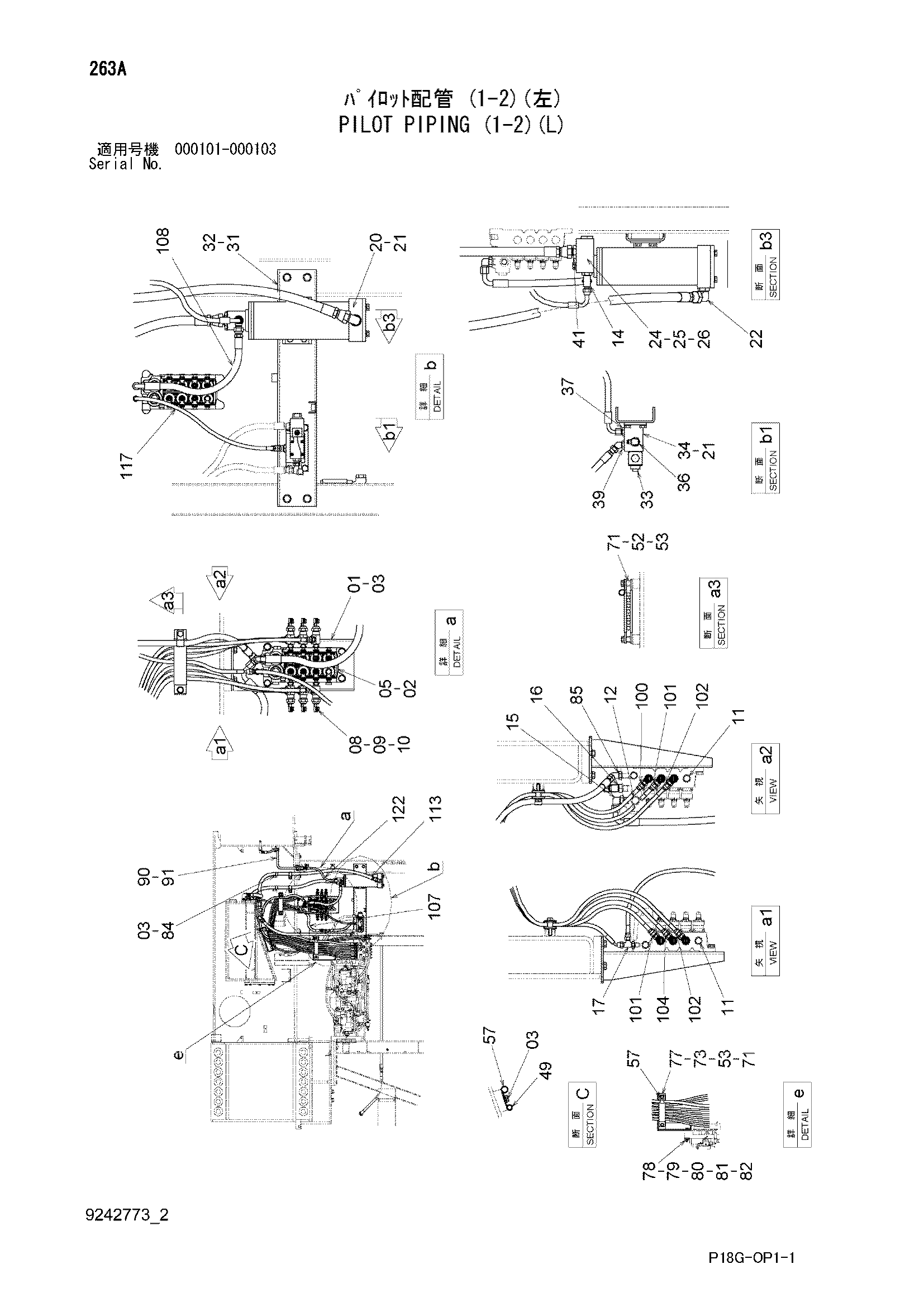

Заводская схема «Пилотные гидролинии (1-2)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8097267 | Кронштейн | 1 |
| 02 | J271040 | Болт с шайбой | 4 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 9 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 9305228 | Электромагнитный клапан | 1 |
| 08 | 4454002 | Тройник | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436535 | Датчик давления | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885003 | Пробка | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4296066 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852244 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852422 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9140223 | Фильтр | 1 |
| 21 | J271030 | Болт с шайбой | 8 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | A852366 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4348749 | Предохранительный клапан | 1 |
| 25 | J271075 | Болт с шайбой | 2 |
| 25A | J901075 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 954493 | Уплотнительное кольцо | 1 |
| 31 | 7047034 | Кронштейн | 1 |
| 32 | J271225 | Болт с шайбой | 4 |
| 32A | J901225 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4358791 | Электромагнитный клапан | 1 |
| 34 | 8065675 | Блок | 1 |
| 36 | A852333 | Угловой штуцер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852133 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852232 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4190272 | Зажим | 1 |
| 52 | 4326088 | Проставка | 2 |
| 53 | 9727637 | Пластина | 3 |
| 57 | 4190253 | Зажим | 2 |
| 71 | J271045 | Болт с шайбой | 4 |
| 71A | J901045 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 77 | 8098550 | Кронштейн | 1 |
| 78 | 4347147 | Проставка | 2 |
| 79 | A590110 | Плоская шайба | 4 |
| 80 | J950010 | Гайка | 2 |
| 81 | J901080 | Болт | 2 |
| 82 | 4347154 | Пластина | 1 |
| 84 | 4192035 | Зажим | 4 |
| 85 | A852233 | Угловой штуцер | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 90 | A852133 | Адаптер | 2 |
| 90A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 8112168 | Трубка | 1 |
| 100 | 4615495 | Шланг | 1 |
| 101 | 4455840 | Шланг | 2 |
| 102 | 4461127 | Шланг | 2 |
| 104 | 4471866 | Шланг | 1 |
| 107 | 4624544 | Шланг | 1 |
| 108 | 4420423 | Шланг | 1 |
| 113 | 4480082 | Шланг | 1 |
| 117 | 4452031 | Шланг | 1 |
| 122 | 4665948 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
