Впускной система(деталь-2) — HITACHI EX8000

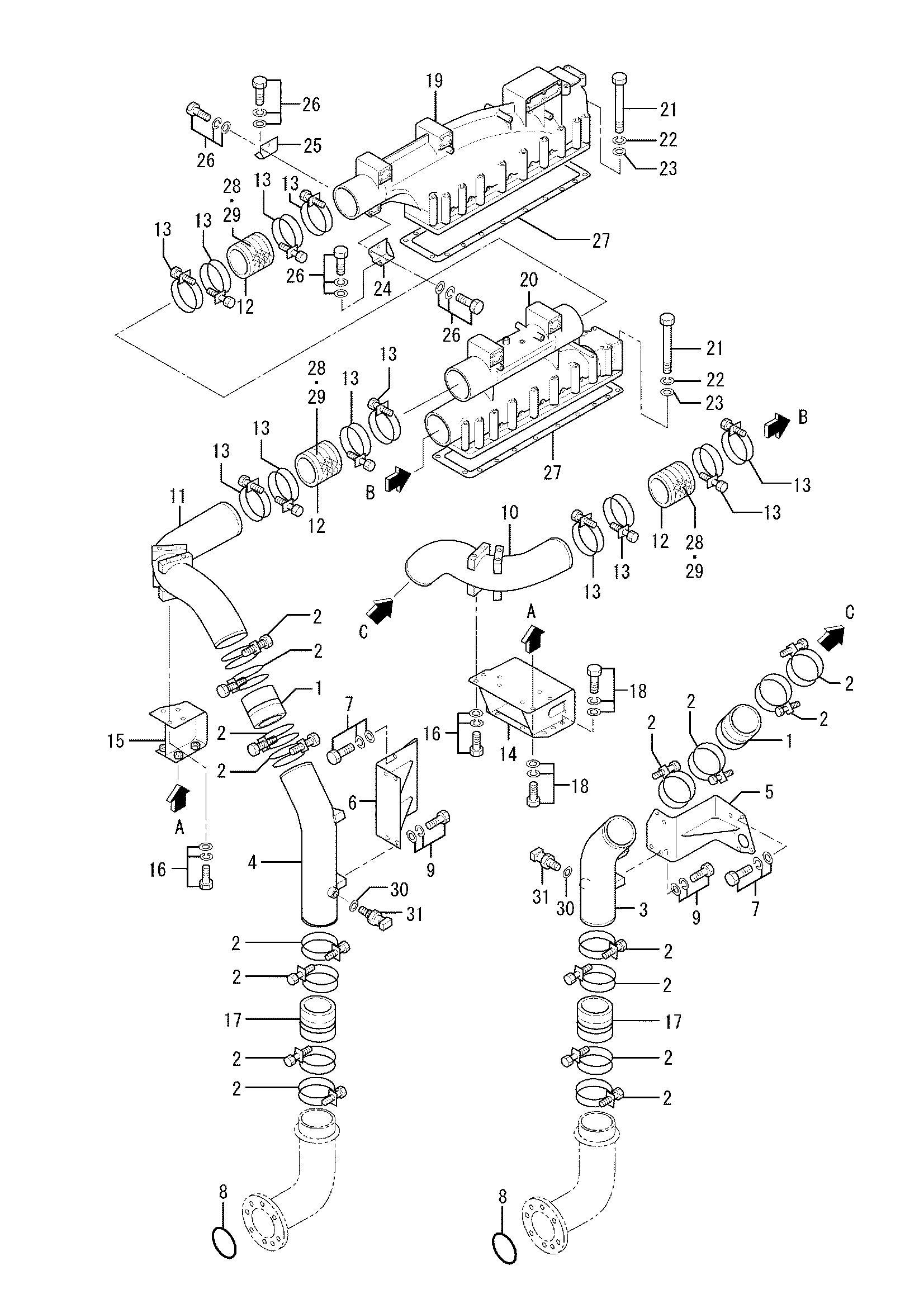

Заводская схема «Впускной система(деталь-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3753105201 | Шланг, резиновый | 2 |
| 2 | H0483001460 | Хомут | 16 |
| 3 | H3783114601 | Воздуховод, воздушный | 1 |
| 3 | H3783114602 | Воздуховод, воздушный | 1 |
| 4 | H3783114701 | Воздуховод, воздушный | 1 |
| 4 | H3783114702 | Воздуховод, воздушный | 1 |
| 5 | H3783113500 | Стойка, воздуховод | 1 |
| 6 | H3783113600 | Стойка, воздуховод | 1 |
| 7 | HF182512035 | Болт, W/шайба | 12 |
| 8 | H0550711600 | Уплотнительное кольцо | 2 |
| 9 | HF182512030 | Болт, W/шайба | 8 |
| 10 | H3783104801 | Воздуховод, воздушный | 1 |
| 10 | H3783104802 | Воздуховод, воздушный | 1 |
| 11 | H3783104901 | Воздуховод, воздушный | 1 |
| 11 | H3783104902 | Воздуховод, воздушный | 1 |
| 12 | H3753105201 | Шланг, резиновый | 3 |
| 13 | H0483001460 | Хомут | 12 |
| 14 | H3773113100 | Стойка, воздушный воздуховод | 1 |
| 15 | H3773103200 | Стойка, воздушный воздуховод | 1 |
| 16 | HF182512035 | Болт, W/шайба | 8 |
| 17 | H3753105500 | Шланг, резиновый | 2 |
| 18 | HF182512025 | Болт, W/шайба | 13 |
| 19 | H3783121500 | Короб, воздушный RE | 1 |
| 20 | H3783111400 | Короб, воздушный FR | 1 |
| 21 | H0597810180 | Болт | 40 |
| 22 | HF251510000 | Пружинная шайба | 40 |
| 23 | HF250010000 | Шайба, плаин | 40 |
| 24 | H3783105400 | Стойка, воздушный воздуховод | 1 |
| 25 | H3783105500 | Стойка, воздушный воздуховод | 1 |
| 26 | HF182512025 | Болт, W/шайба | 8 |
| 27 | H3785500500 | Прокладка | 2 |
| 28 | H3753103800 | Изолятор, подогрев | 3 |
| 29 | H3723200423 | Провод | 3 |
| 30 | H3789200700 | Шайба | 2 |
| 31 | H3789200800 | Датчик, термостатический | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
